泡沫灭火系统-计算实例

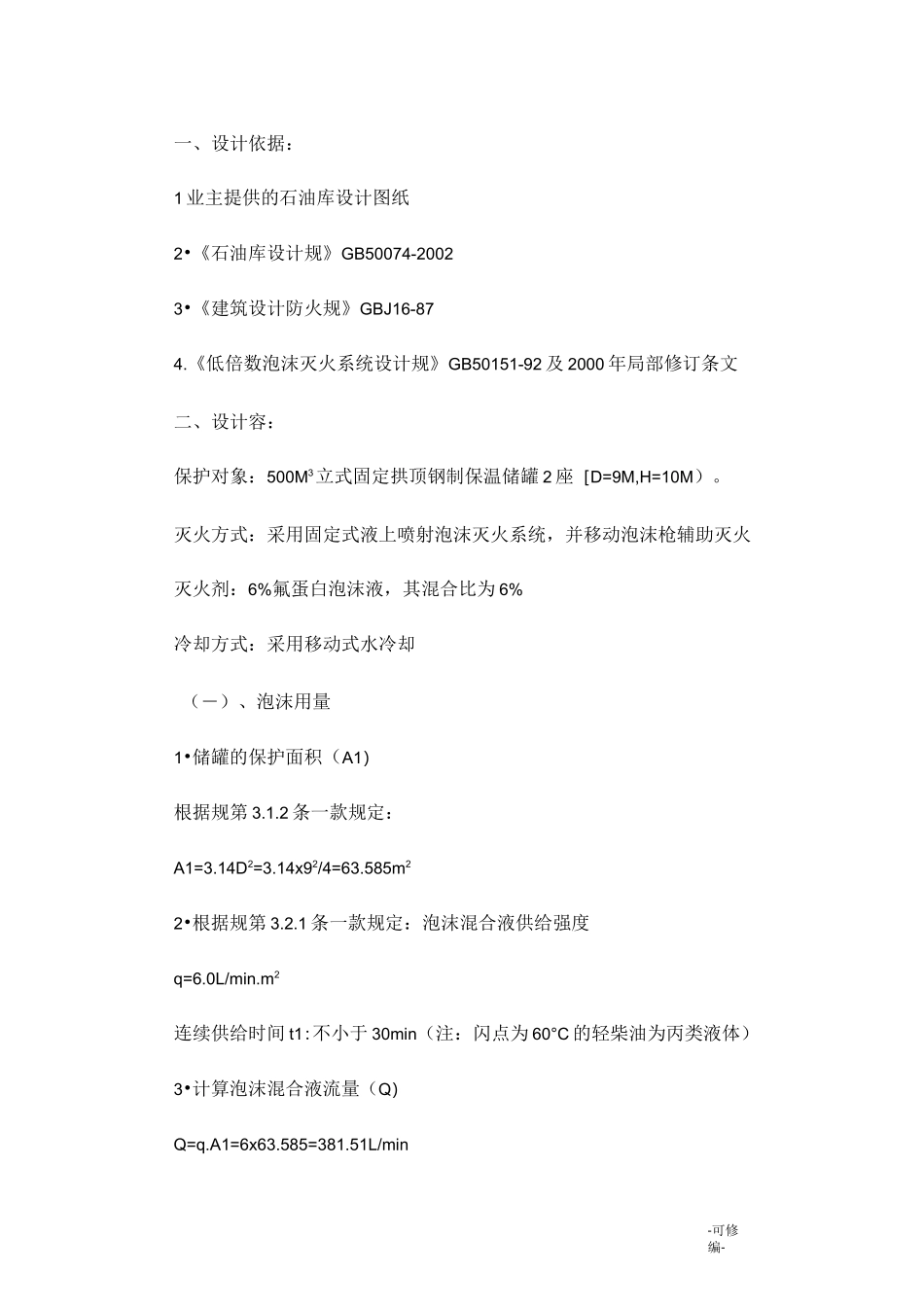

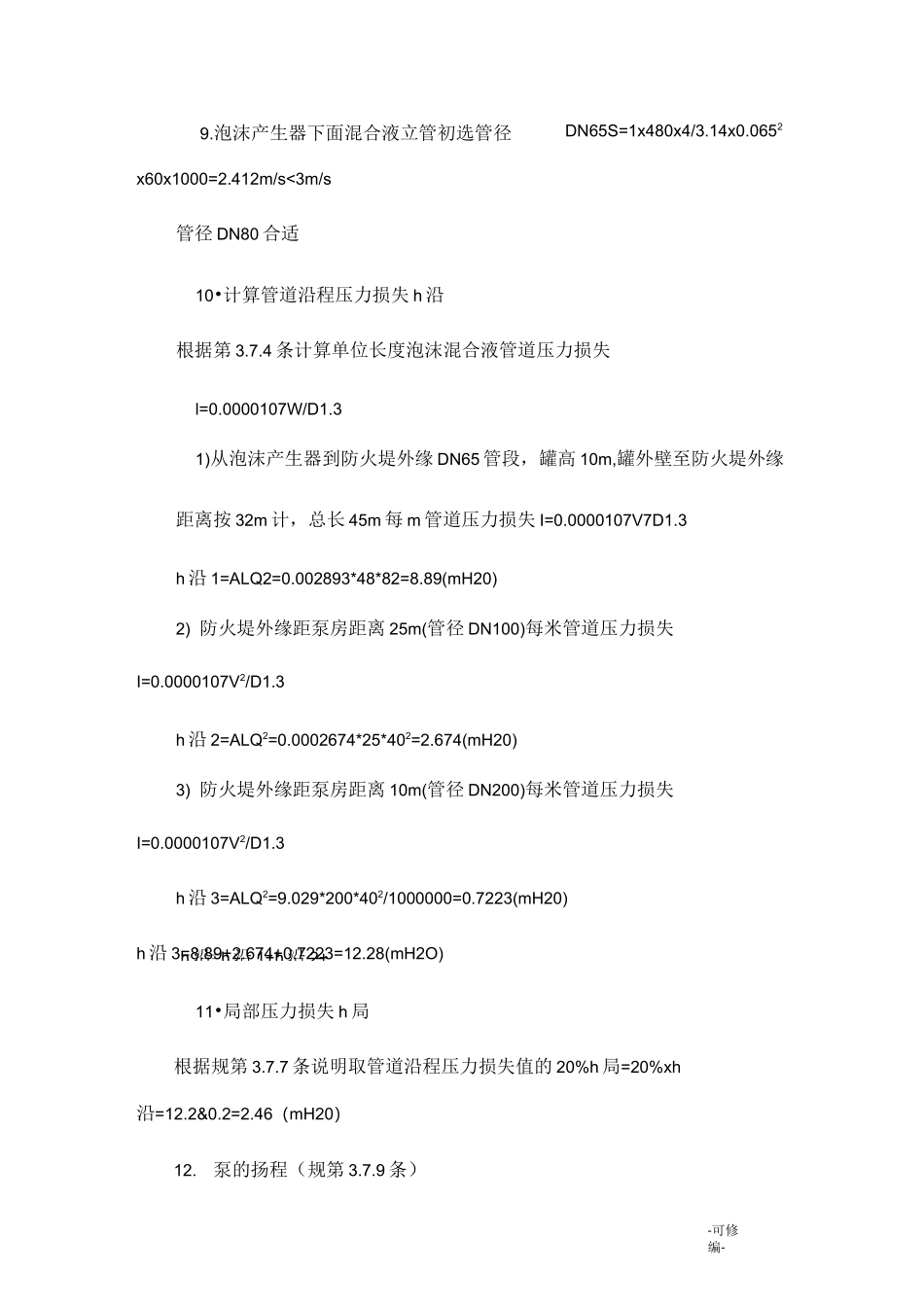

-可修编-一、设计依据：1 业主提供的石油库设计图纸2•《石油库设计规》GB50074-20023•《建筑设计防火规》GBJ16-874.《低倍数泡沫灭火系统设计规》GB50151-92 及 2000 年局部修订条文二、设计容：保护对象：500M3立式固定拱顶钢制保温储罐 2 座［D=9M,H=10M）。灭火方式：采用固定式液上喷射泡沫灭火系统，并移动泡沫枪辅助灭火灭火剂：6%氟蛋白泡沫液，其混合比为 6%冷却方式：采用移动式水冷却（―）、泡沫用量1•储罐的保护面积（A1）根据规第 3.1.2 条一款规定：A1=3.14D2=3.14x92/4=63.585m22•根据规第 3.2.1 条一款规定：泡沫混合液供给强度q=6.0L/min.m2连续供给时间 t1:不小于 30min（注：闪点为 60°C 的轻柴油为丙类液体）3•计算泡沫混合液流量（Q）Q=q.A1=6x63.585=381.51L/min-可修编-4•根据规第 3.2.4 条规定：泡沫产生器数量及流量（Q 产）PC8 泡沫产生器 2个，Q 产为 480L/min注：泡沫产生器工作压力按 0.5MPa 计5•泡沫枪数量及连续供给时间、流量 Q 枪根据规第 3.1.4 条，用于扑救防火堤流散液体火灾的泡沫枪数量为 1支，其泡沫枪的泡沫混合液流量不应小于 240L/min，选 Q 枪=240L/min 即PQ4 型泡沫枪：1 支连续供给时间 t2：不小于 20min6.泡沫混合液用量 M 混 V（系统管道泡沫混合液剩余量）：考虑设 DN100 管道 170.0m 及 DN65 管道 150.0m。管道容积为 1823LM 混=门产 xQ 产 xt1+n 枪 xQ 枪xt2+V（系统管道泡沫混合液剩余量）=2x480x30+1x240x20+3800=28800+4800+1823=35423L7.泡沫液用量 V=K.V 混/1000=6%x35423/1000=则泡沫贮罐的容积为 2.125m3配制泡沫混合液所需的水量为：35423Lx94%=33298L=33.298M3泡沫比例混合器的流量为：8x2+4=20L/S配制泡沫混合液的水流量：20L/Sx94%=18.8L/S8•根据规第 3.7.3 条储罐区泡沫灭火系统管道的泡沫混合液流速，不宜大于3m/s 主管初选管径 DN100流速 S=4Qmax/3.14D2=（2x480+1x240）x4/3.14x0.12x60x1000=2.265M/S规第 3.7.3 条泡沫灭火系统管道的混合液流速不宜大于 3M/S 故管径 DN100选择合适-可修编-h 沿=h 沿 1+h 沿 2+9.泡沫产生器下面混合液立管初选管径DN65S=1x480x4/3.14x0.0652x60x1000=2.412m/s<3m/s管径 DN80 合适10•计算管道沿程压力损失 h 沿根据第 3.7.4 条计算单位长度泡沫混合液管道压力损失l=0.0000107W/D1.31)从泡沫产生器到防火堤外缘 DN65 管段，罐高 10m,罐外壁至防火堤...
