试验一叠加定理的验证

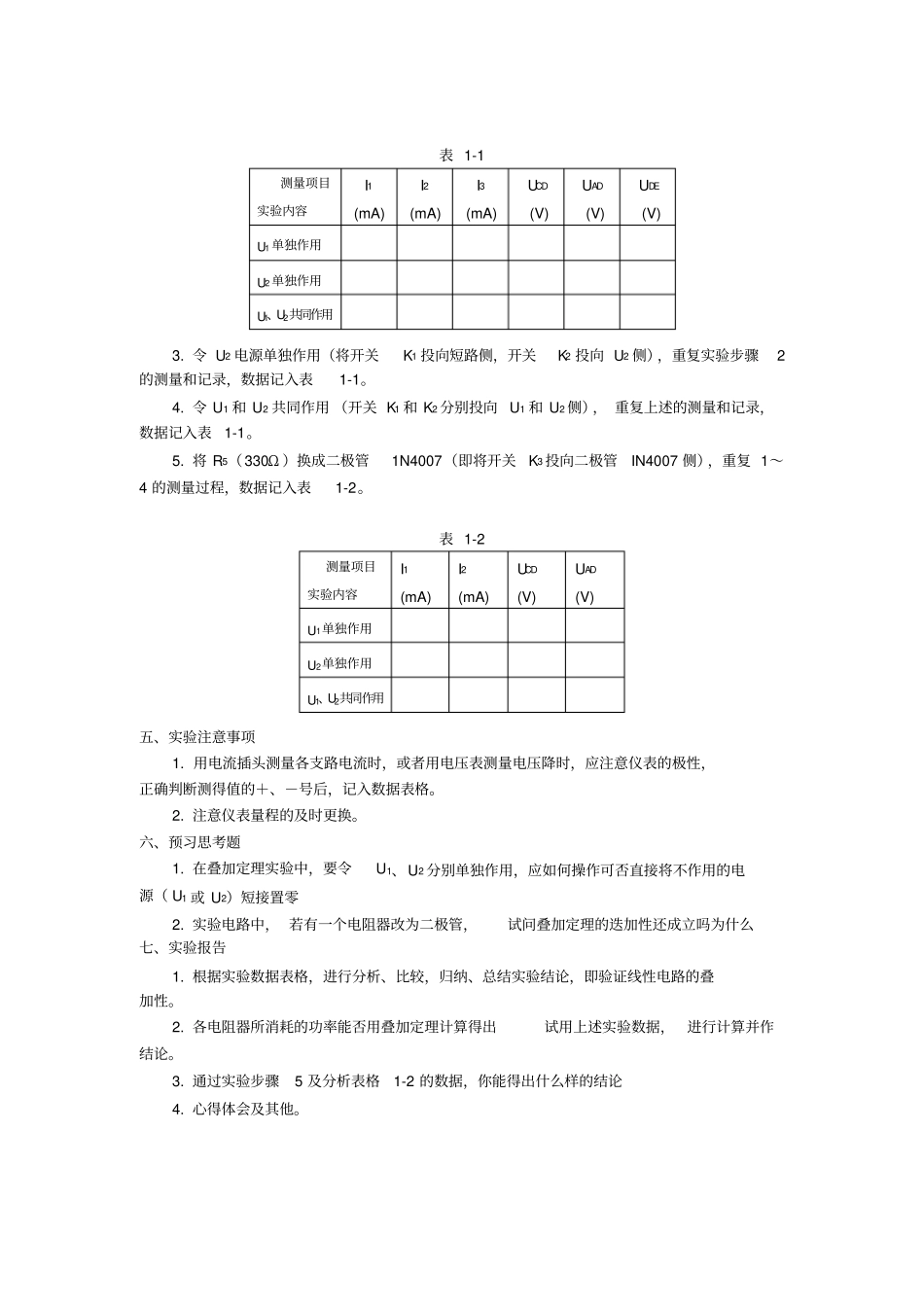

实验一叠加定理的验证一、实验目的验证线性电路叠加定理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。二、原理说明叠加定理指出： 在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压， 可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K 倍。三、实验设备序号名称型号与规格数量备注1直流稳压电源0~30V 可调二路DG042直流恒流源2mA、20mA、500mA1DG042万用表1自备3直流数字电压表0~300V1D314直流数字毫安表0~200mA1D315叠加定理实验电路板1DG05四、实验内容实验线路如图1-1 所示，用 DG05 挂箱的“基尔夫定律/叠加定理”线路。图 1-11. 将两路稳压源的输出分别调节为12V 和 6V，接入 U1和 U2 处， K3 合至 330Ω。2. 令 U1 电源单独作用（将开关K1 投向 U1 侧，开关 K2投向短路侧） 。用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入表1-1。mA电源插头电流插座＋－F121KΩ表 1-1测量项目实验内容I1(mA)I2(mA)I3(mA)UCD(V)UAD(V)UDE(V)U1 单独作用U2 单独作用U1、U2共同作用3. 令 U2 电源单独作用（将开关K1 投向短路侧，开关K2 投向 U2 侧），重复实验步骤2的测量和记录，数据记入表1-1。4. 令 U1 和 U2 共同作用 （开关 K1 和 K2 分别投向 U1 和 U2 侧）， 重复上述的测量和记录，数据记入表1-1。5. 将 R5（330Ω ）换成二极管1N4007（即将开关K3 投向二极管IN4007 侧），重复 1～4 的测量过程，数据记入表1-2。表 1-2测量项目实验内容I1(mA)I2(mA)UCD(V)UAD(V)U1单独作用U2单独作用U1、U2共同作用五、实验注意事项1. 用电流插头测量各支路电流时，或者用电压表测量电压降时，应注意仪表的极性，正确判断测得值的＋、－号后，记入数据表格。2. 注意仪表量程的及时更换。六、预习思考题1. 在叠加定理实验中，要令U1、U2 分别单独作用，应如何操作可否直接将不作用的电源（ U1 或 U2）短接置零2. 实验电路中， 若有一个电阻器改为二极管，试问叠加定理的迭加性还成立吗为什么七、实验报告1. 根据实验数据表格，进行分析、比较，归纳、总结实验结论，即验证线性电路的叠加性。2. 各电阻器所消耗的功率能否用叠加定理计算得...
