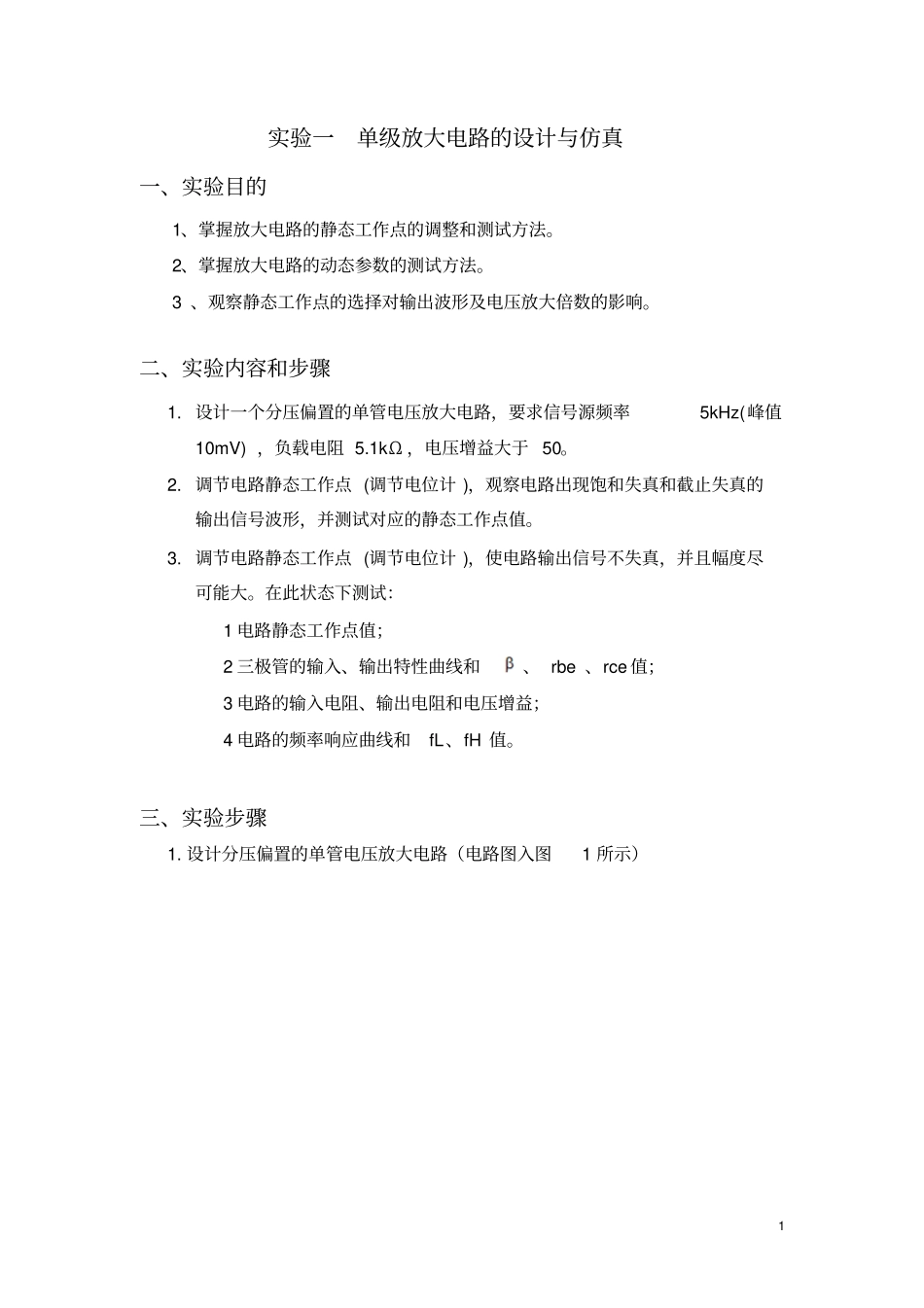

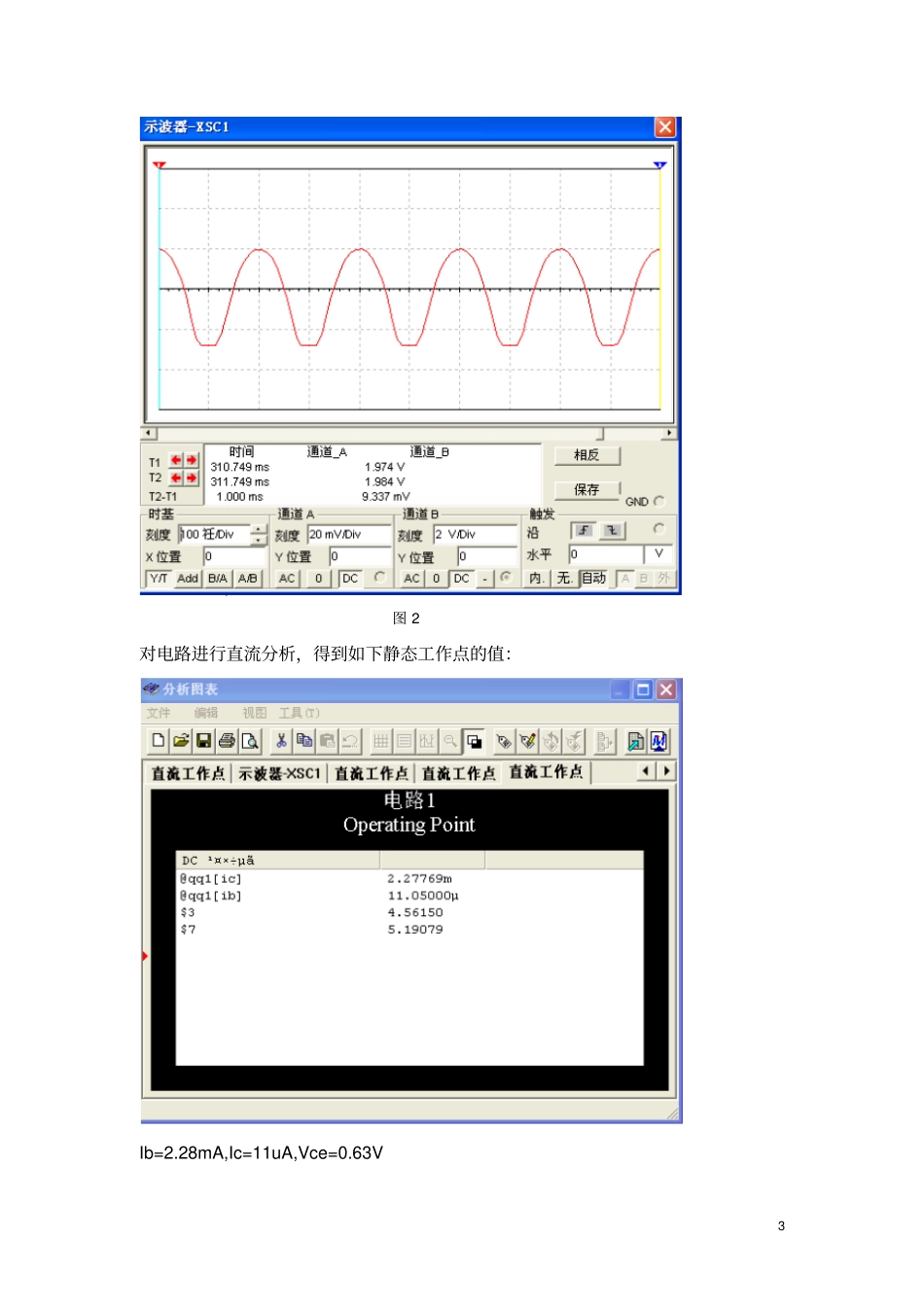

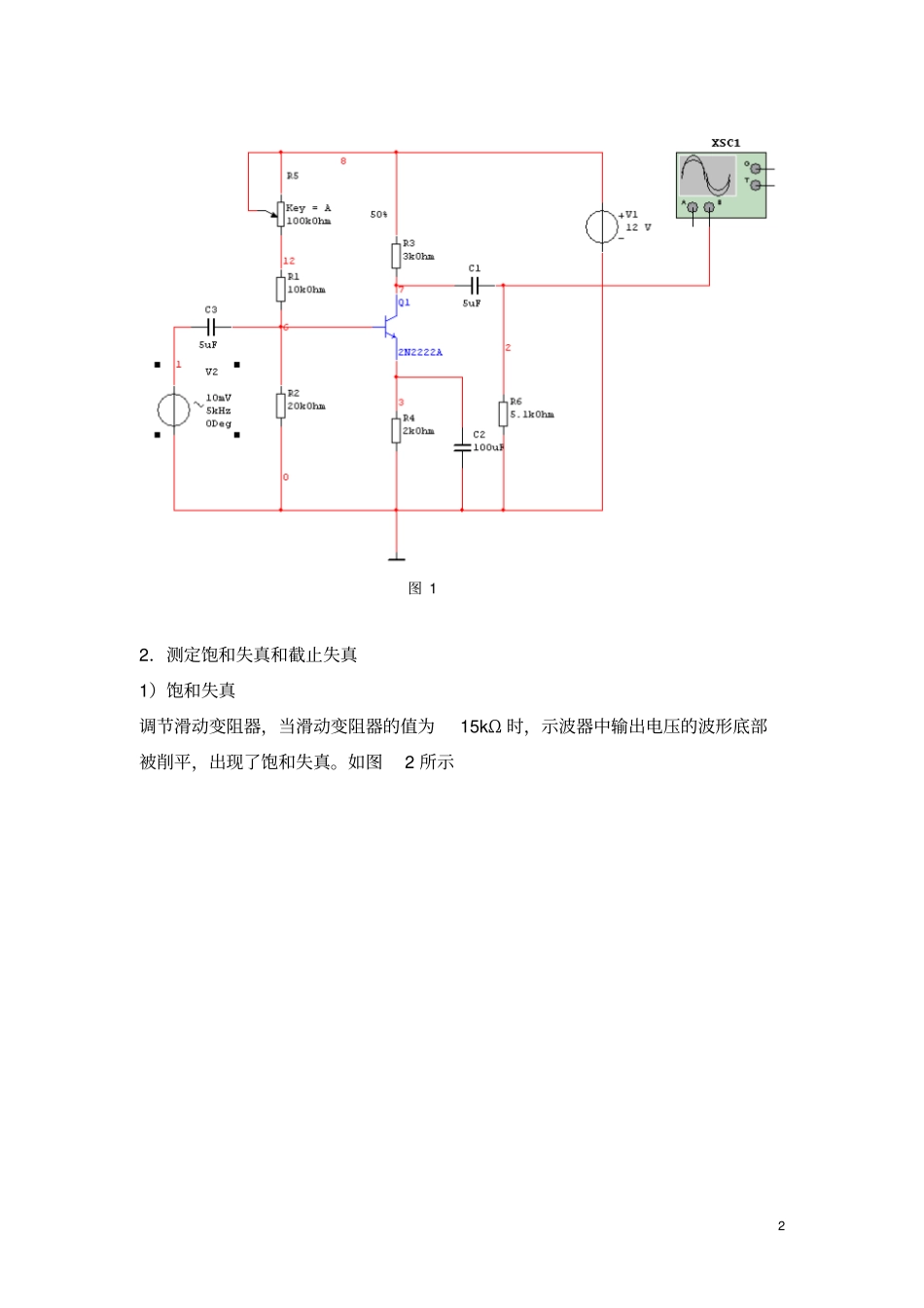

1 实验一单级放大电路的设计与仿真一、实验目的1、掌握放大电路的静态工作点的调整和测试方法。2、掌握放大电路的动态参数的测试方法。3 、观察静态工作点的选择对输出波形及电压放大倍数的影响。二、实验内容和步骤1. 设计一个分压偏置的单管电压放大电路，要求信号源频率5kHz(峰值10mV) ，负载电阻 5.1kΩ ，电压增益大于 50。2. 调节电路静态工作点 (调节电位计 )，观察电路出现饱和失真和截止失真的输出信号波形，并测试对应的静态工作点值。3. 调节电路静态工作点 (调节电位计 )，使电路输出信号不失真，并且幅度尽可能大。在此状态下测试：1 电路静态工作点值；2 三极管的输入、输出特性曲线和、 rbe 、rce 值；3 电路的输入电阻、输出电阻和电压增益；4 电路的频率响应曲线和fL、fH 值。三、实验步骤1. 设计分压偏置的单管电压放大电路（电路图入图1 所示）2 图 1 2．测定饱和失真和截止失真1）饱和失真调节滑动变阻器，当滑动变阻器的值为15kΩ 时，示波器中输出电压的波形底部被削平，出现了饱和失真。如图2 所示3 图 2 对电路进行直流分析，得到如下静态工作点的值：Ib=2.28mA,Ic=11uA,Vce=0.63V 4 2) 截止失真由于输入的信号过小， 因此很难观察到截止失真的现象，因此将小信号的峰值调至 50mV，调节滑动变阻器， 当滑动变阻器的值为50kΩ 时，示波器中输出电压的波形顶部被削平，出现截止失真。如图3 所示。图 3 对电路进行直流分析，得到如下静态工作点的值：5 Ib=5.27uA,Ic=1.14uA.Vce=6.28V 3) 观察不失真并测定参数调节滑动变阻器，当滑动变阻器的值为30kΩ 时，波形基本对称且幅度最大，如图 5 所示图 5 再通过对电路图进行直流分析，得到如下静态工作点的值：6 Ib=7.64uA,Ic=1.62mA.Vce=3.88V 4. 测试三极管的输入、输出特性曲线和、 r be 、r ce值1) 当电路不失真时，可根据Ib 与 Ic 的值测得=Ic/Ib=2122) 三极管的输入特性曲线：图 6 为测试三极管输入的实验图，使用直流扫描，可得输入特性曲线如图7所示：图 6 7 图 7 静态时 Ib=7.64uA, 在图 7 中找到静态工作点Q, 在 Q点附近取两个点， 斜率的倒数即为 r be, r be=dx/dy=5.25K Ω3）三极管的输出特性曲线：图 8 为测试三极管输出的实验图，使用直流扫描，可得输出特性曲线如图9所示：图 8 8 图 9 通 过 静 态 时 的 Ic找 到 Q 点 ， 在 Q 点 附近 取 两 个 点 ...
