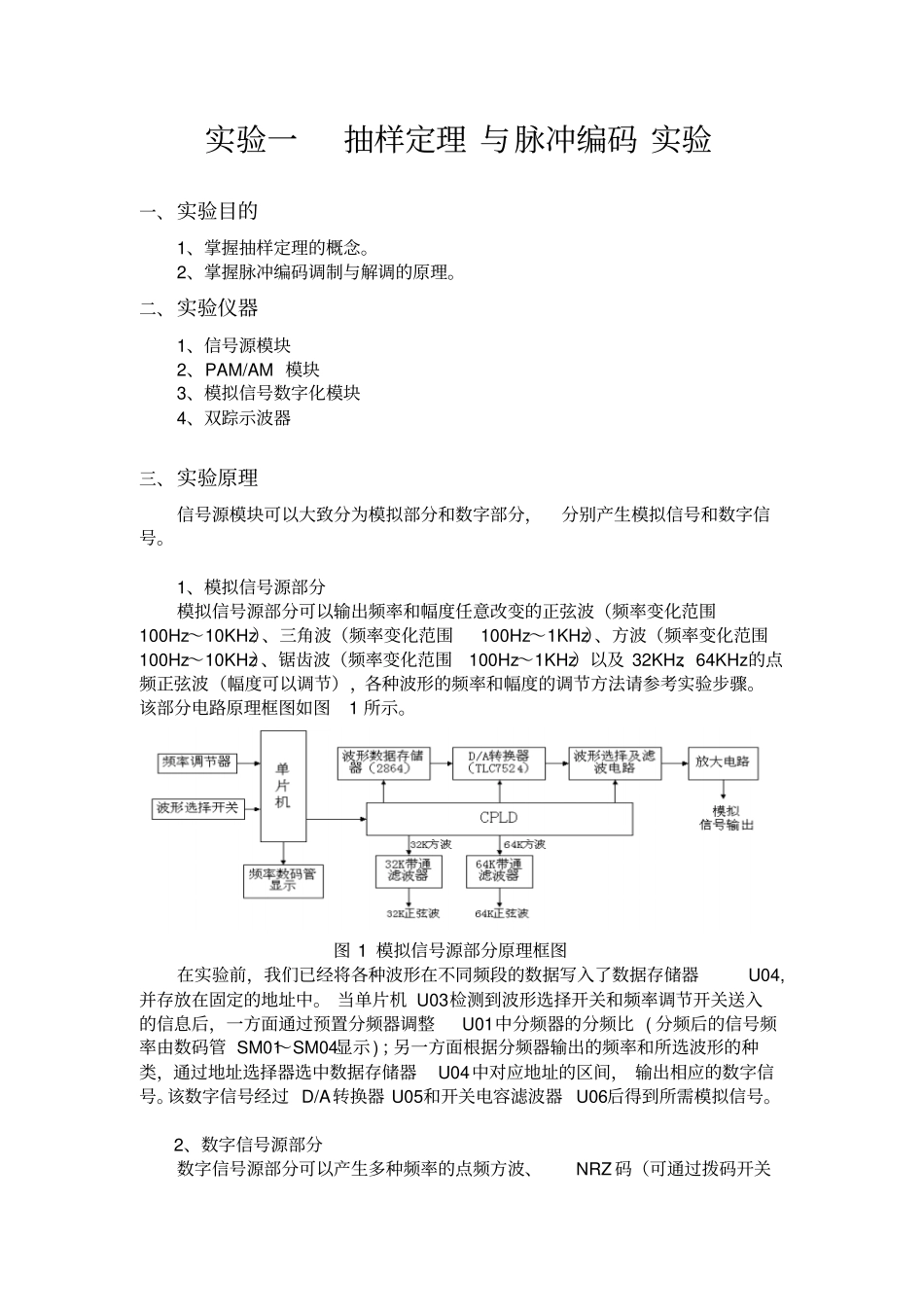

试验一抽样定理和脉冲编码试验_第1页
1/13

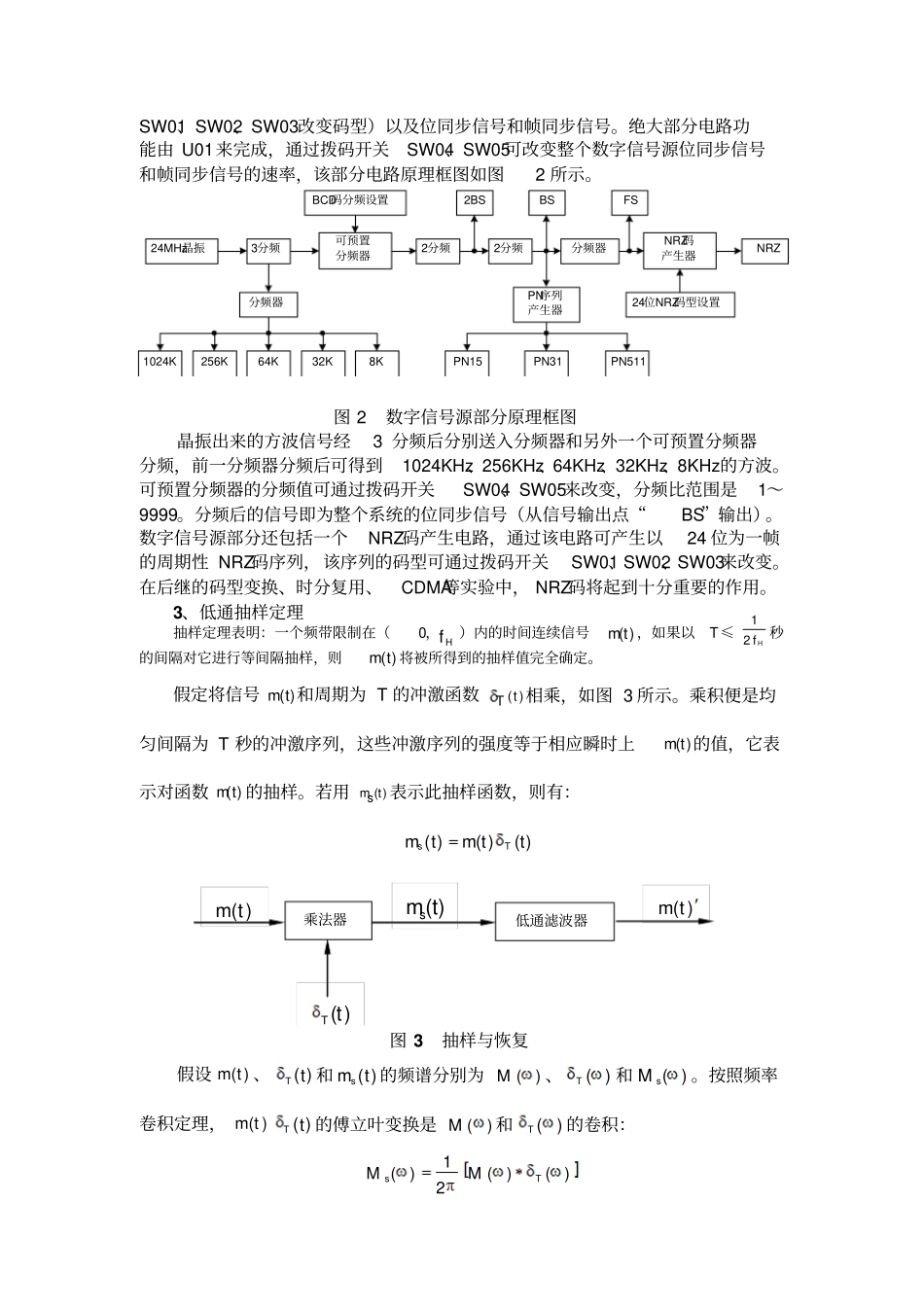

试验一抽样定理和脉冲编码试验_第2页
2/13

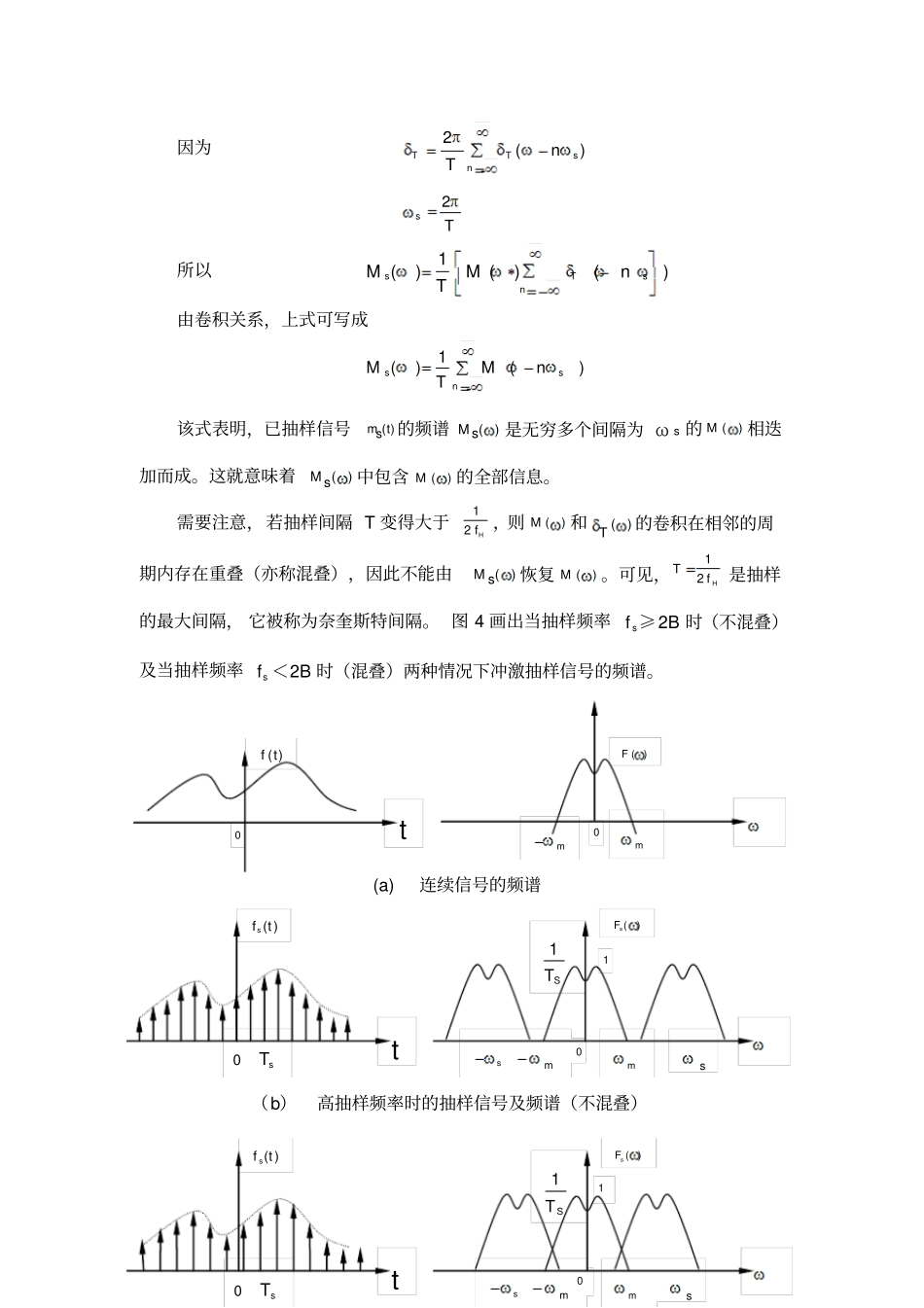

试验一抽样定理和脉冲编码试验_第3页
3/13
实验一抽样定理 与脉冲编码 实验一、实验目的1、掌握抽样定理的概念。2、掌握脉冲编码调制与解调的原理。二、实验仪器1、信号源模块2、PAM/AM 模块3、模拟信号数字化模块4、双踪示波器三、实验原理信号源模块可以大致分为模拟部分和数字部分,分别产生模拟信号和数字信号。1、模拟信号源部分模拟信号源部分可以输出频率和幅度任意改变的正弦波(频率变化范围100Hz~10KHz)、三角波(频率变化范围100Hz~1KHz)、方波(频率变化范围100Hz~10KHz)、锯齿波(频率变化范围100Hz~1KHz)以及 32KHz、64KHz的点频正弦波(幅度可以调节),各种波形的频率和幅度的调节方法请参考实验步骤。该部分电路原理框图如图1 所示。图 1 模拟信号源部分原理框图在实验前,我们已经将各种波形在不同频段的数据写入了数据存储器U04,并存放在固定的地址中。 当单片机 U03检测到波形选择开关和频率调节开关送入的信息后,一方面通过预置分频器调整U01中分频器的分频比 ( 分频后的信号频率由数码管 SM01~SM04显示 ) ;另一方面根据分频器输出的频率和所选波形的种类,通过地址选择器选中数据存储器U04中对应地址的区间, 输出相应的数字信号。该数字信号经过 D/A转换器 U05和开关电容滤波器 U06后得到所需模拟信号。2、数字信号源部分数字信号源部分可以产生多种频率的点频方波、NRZ 码(可通过拨码开关SW01、SW02、SW03改变码型)以及位同步信号和帧同步信号。绝大部分电路功能由 U01来完成,通过拨码开关SW04、SW05可改变整个数字信号源位同步信号和帧同步信号的速率,该部分电路原理框图如图2 所示。24MHz晶振3分频可预置分频器2分频2分频分频器NRZNRZ码产生器分频器2BSBSFS24位NRZ码型设置1024K256K64K32K8KBCD码分频设置PN序列产生器PN15PN31PN511图 2 数字信号源部分原理框图晶振出来的方波信号经3 分频后分别送入分频器和另外一个可预置分频器分频,前一分频器分频后可得到1024KHz、256KHz、64KHz、32KHz、8KHz的方波。可预置分频器的分频值可通过拨码开关SW04、SW05来改变,分频比范围是1~9999。分频后的信号即为整个系统的位同步信号(从信号输出点“BS”输出)。数字信号源部分还包括一个NRZ码产生电路,通过该电路可产生以24 位为一帧的周期性 NRZ码序列,该序列的码型可通过拨码开关SW01、SW02、SW03来改变。在后继的码型变换、时分复用、CDMA等实验中, NRZ码将起到十分重要的作用。3、低通抽样定理抽样定理表明:一个频带...
