试验一静态应变测试工艺及静态应变仪的操作方法

试验一静态应变测试工艺及静态应变仪的操作方法_第1页
1/6
试验一静态应变测试工艺及静态应变仪的操作方法_第2页
2/6
试验一静态应变测试工艺及静态应变仪的操作方法_第3页
3/6

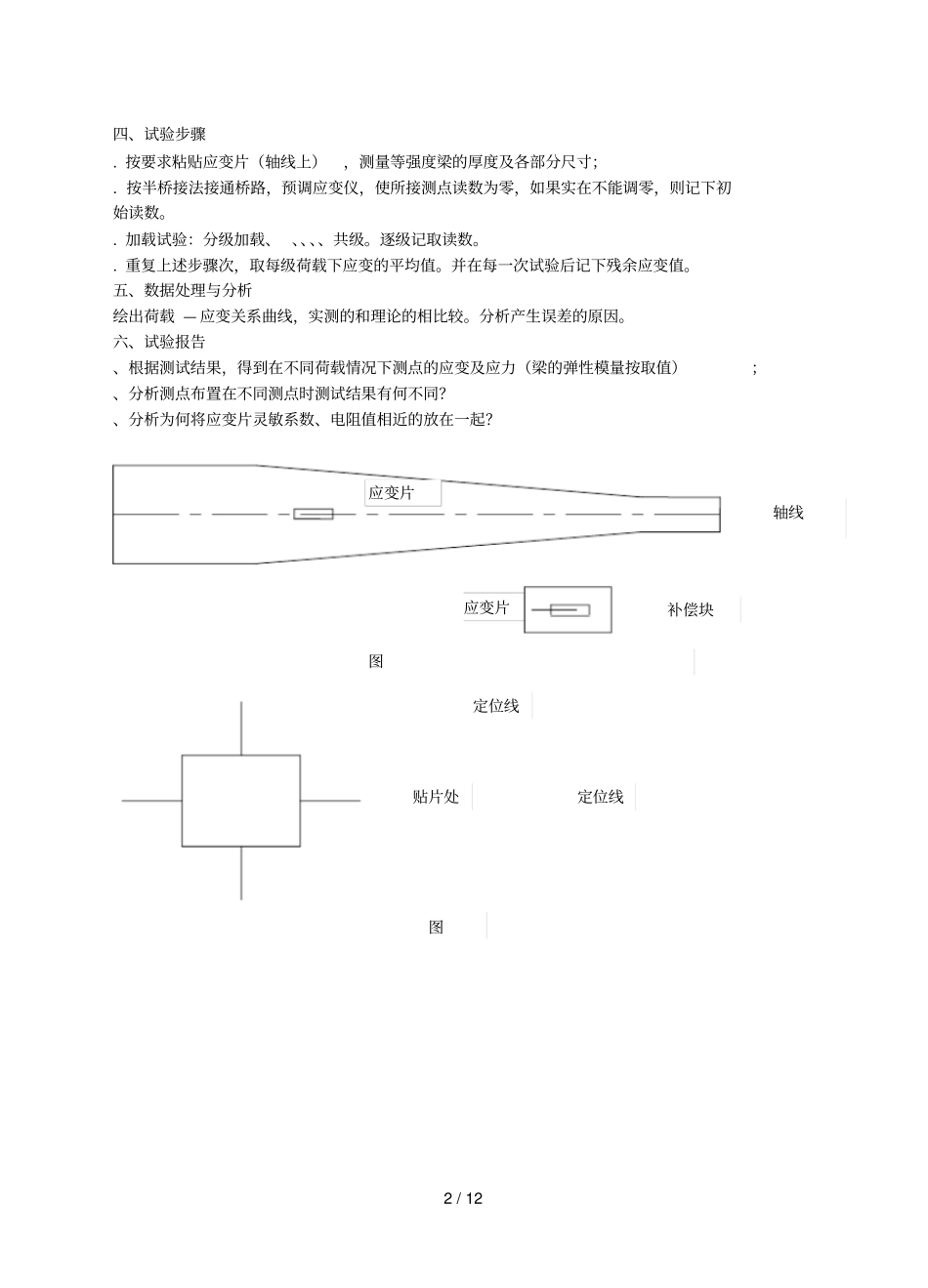

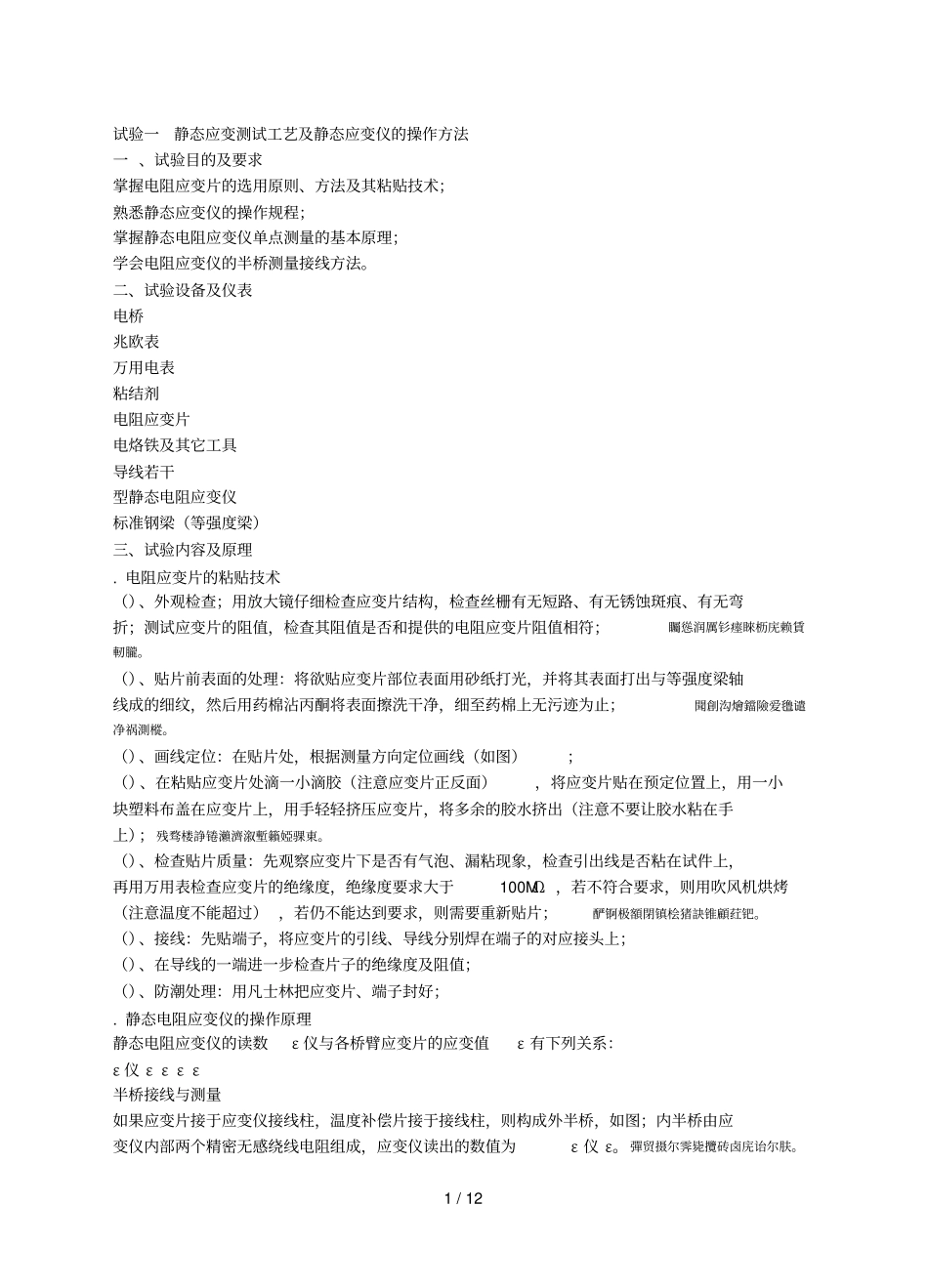

1 / 12 试验一静态应变测试工艺及静态应变仪的操作方法一 、试验目的及要求掌握电阻应变片的选用原则、方法及其粘贴技术;熟悉静态应变仪的操作规程;掌握静态电阻应变仪单点测量的基本原理;学会电阻应变仪的半桥测量接线方法。二、试验设备及仪表电桥兆欧表万用电表粘结剂电阻应变片电烙铁及其它工具导线若干型静态电阻应变仪标准钢梁(等强度梁)三、试验内容及原理. 电阻应变片的粘贴技术()、外观检查;用放大镜仔细检查应变片结构,检查丝栅有无短路、有无锈蚀斑痕、有无弯折;测试应变片的阻值,检查其阻值是否和提供的电阻应变片阻值相符;矚慫润厲钐瘗睞枥庑赖賃軔朧。()、贴片前表面的处理:将欲贴应变片部位表面用砂纸打光,并将其表面打出与等强度梁轴线成的细纹,然后用药棉沾丙酮将表面擦洗干净,细至药棉上无污迹为止;聞創沟燴鐺險爱氇谴净祸測樅。()、画线定位:在贴片处,根据测量方向定位画线(如图);()、在粘贴应变片处滴一小滴胶(注意应变片正反面),将应变片贴在预定位置上,用一小块塑料布盖在应变片上,用手轻轻挤压应变片,将多余的胶水挤出(注意不要让胶水粘在手上); 残骛楼諍锩瀨濟溆塹籟婭骒東。()、检查贴片质量:先观察应变片下是否有气泡、漏粘现象,检查引出线是否粘在试件上,再用万用表检查应变片的绝缘度,绝缘度要求大于100MΩ ,若不符合要求,则用吹风机烘烤(注意温度不能超过) ,若仍不能达到要求,则需要重新贴片;酽锕极額閉镇桧猪訣锥顧荭钯。()、接线:先贴端子,将应变片的引线、导线分别焊在端子的对应接头上;()、在导线的一端进一步检查片子的绝缘度及阻值;()、防潮处理:用凡士林把应变片、端子封好;. 静态电阻应变仪的操作原理静态电阻应变仪的读数ε 仪与各桥臂应变片的应变值ε 有下列关系:ε 仪 ε ε ε ε半桥接线与测量如果应变片接于应变仪接线柱,温度补偿片接于接线柱,则构成外半桥,如图;内半桥由应变仪内部两个精密无感绕线电阻组成,应变仪读出的数值为ε 仪 ε。 彈贸摄尔霁毙攬砖卤庑诒尔肤。2 / 12 四、试验步骤. 按要求粘贴应变片(轴线上),测量等强度梁的厚度及各部分尺寸;. 按半桥接法接通桥路,预调应变仪,使所接测点读数为零,如果实在不能调零,则记下初始读数。. 加载试验:分级加载、 、、、、共级。逐级记取读数。. 重复上述步骤次,取每级荷载下应变的平均值。并在每一次试验后记下残余应变值。五、数据...
