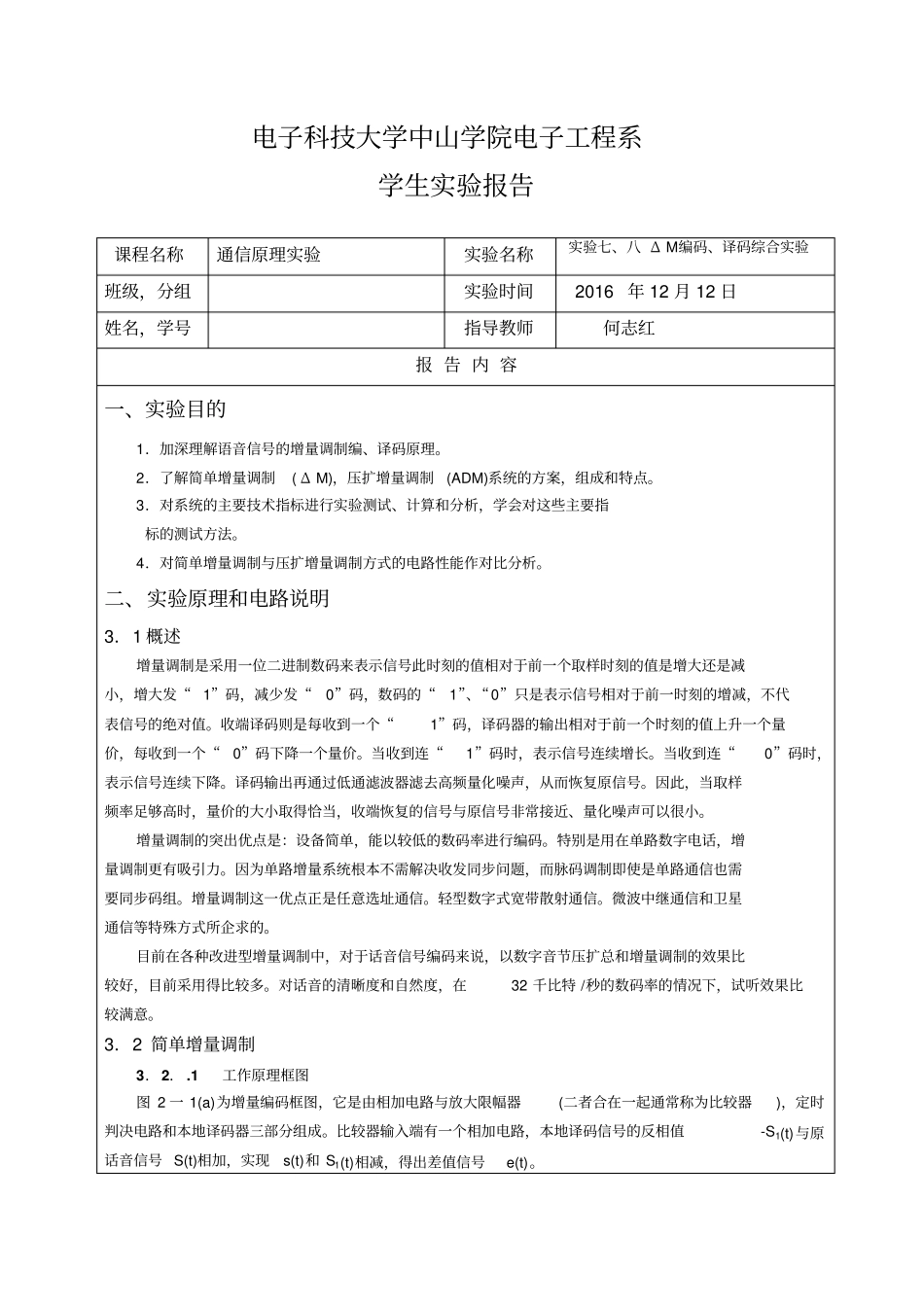

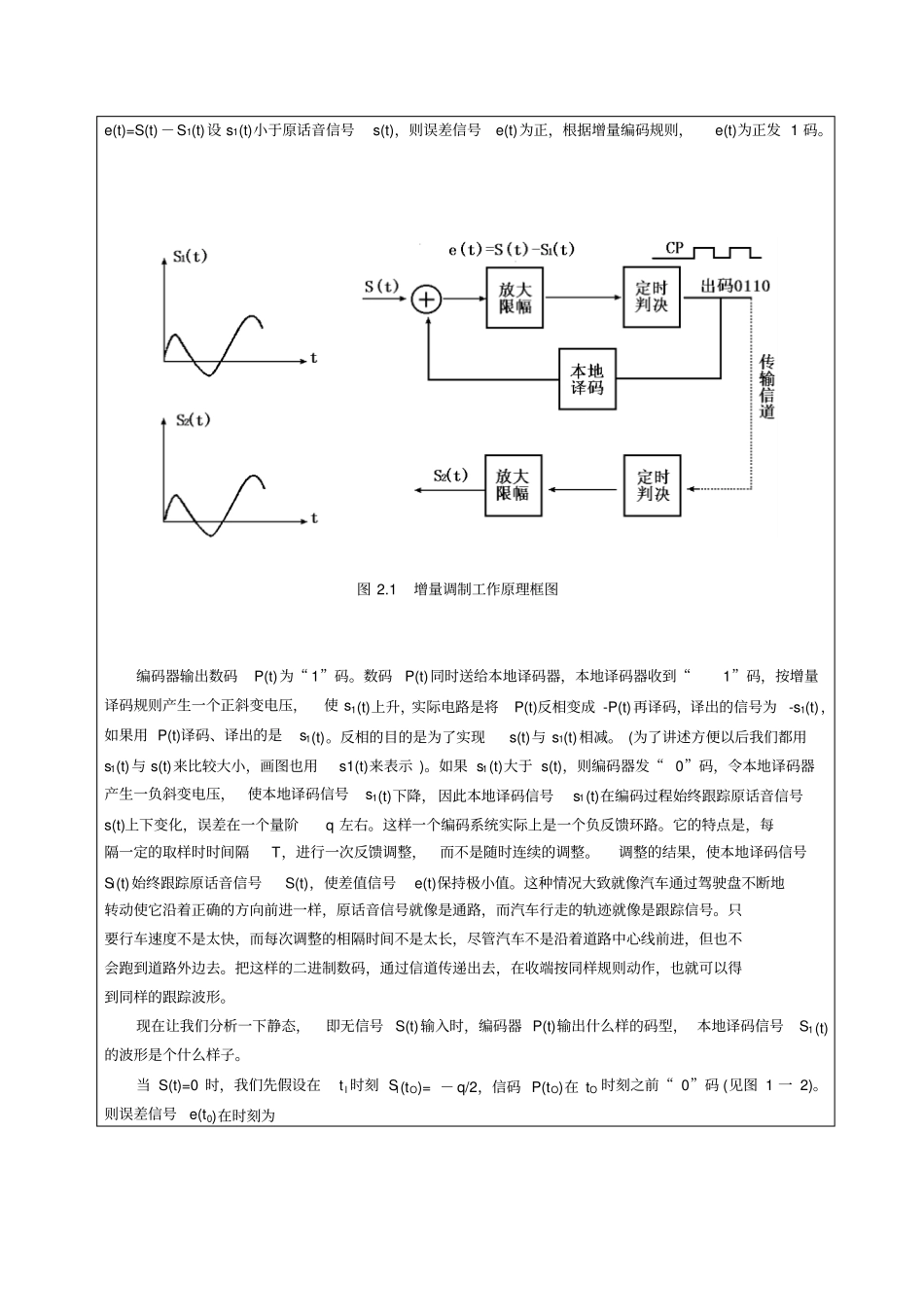

电子科技大学中山学院电子工程系学生实验报告课程名称通信原理实验实验名称实验七、八 Δ M编码、译码综合实验班级，分组实验时间 2016 年 12 月 12 日姓名，学号指导教师何志红报 告 内 容一、实验目的1．加深理解语音信号的增量调制编、译码原理。2．了解简单增量调制( Δ M)，压扩增量调制(ADM)系统的方案，组成和特点。3．对系统的主要技术指标进行实验测试、计算和分析，学会对这些主要指标的测试方法。4．对简单增量调制与压扩增量调制方式的电路性能作对比分析。二、实验原理和电路说明3．1 概述增量调制是采用一位二进制数码来表示信号此时刻的值相对于前一个取样时刻的值是增大还是减小，增大发“ 1”码，减少发“0”码，数码的“1”、“0”只是表示信号相对于前一时刻的增减，不代表信号的绝对值。收端译码则是每收到一个“1”码，译码器的输出相对于前一个时刻的值上升一个量价，每收到一个“0”码下降一个量价。当收到连“1”码时，表示信号连续增长。当收到连“0”码时，表示信号连续下降。译码输出再通过低通滤波器滤去高频量化噪声，从而恢复原信号。因此，当取样频率足够高时，量价的大小取得恰当，收端恢复的信号与原信号非常接近、量化噪声可以很小。增量调制的突出优点是：设备简单，能以较低的数码率进行编码。特别是用在单路数字电话，增量调制更有吸引力。因为单路增量系统根本不需解决收发同步问题，而脉码调制即使是单路通信也需要同步码组。增量调制这一优点正是任意选址通信。轻型数字式宽带散射通信。微波中继通信和卫星通信等特殊方式所企求的。目前在各种改进型增量调制中，对于话音信号编码来说，以数字音节压扩总和增量调制的效果比较好，目前采用得比较多。对话音的清晰度和自然度，在32 千比特 /秒的数码率的情况下，试听效果比较满意。3．2 简单增量调制3．2． .1 工作原理框图图 2 一 1(a)为增量编码框图，它是由相加电路与放大限幅器(二者合在一起通常称为比较器)，定时判决电路和本地译码器三部分组成。比较器输入端有一个相加电路，本地译码信号的反相值-S1(t)与原话音信号 S(t)相加，实现s(t)和 S1(t)相减，得出差值信号e(t)。e(t)=S(t) －S1(t)设 s1(t)小于原话音信号s(t)，则误差信号e(t)为正，根据增量编码规则，e(t)为正发 1 码。图 2.1 增量调制工作原理框图编码器输出数码P(t)为“ 1”码。数码P(t)同时送给本地译码器，本地译码器收到“1”码，按增量译码规则产生一...
