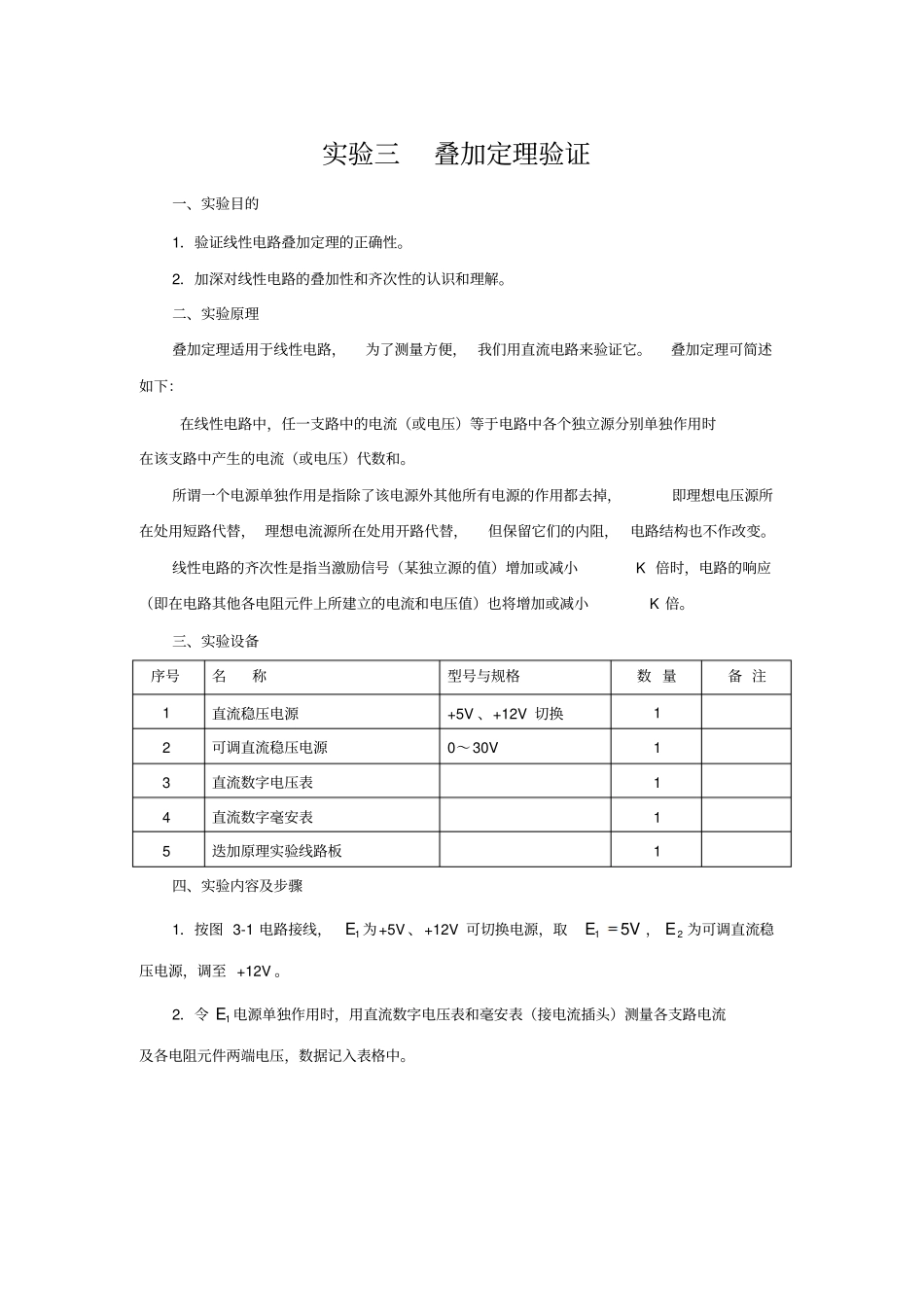

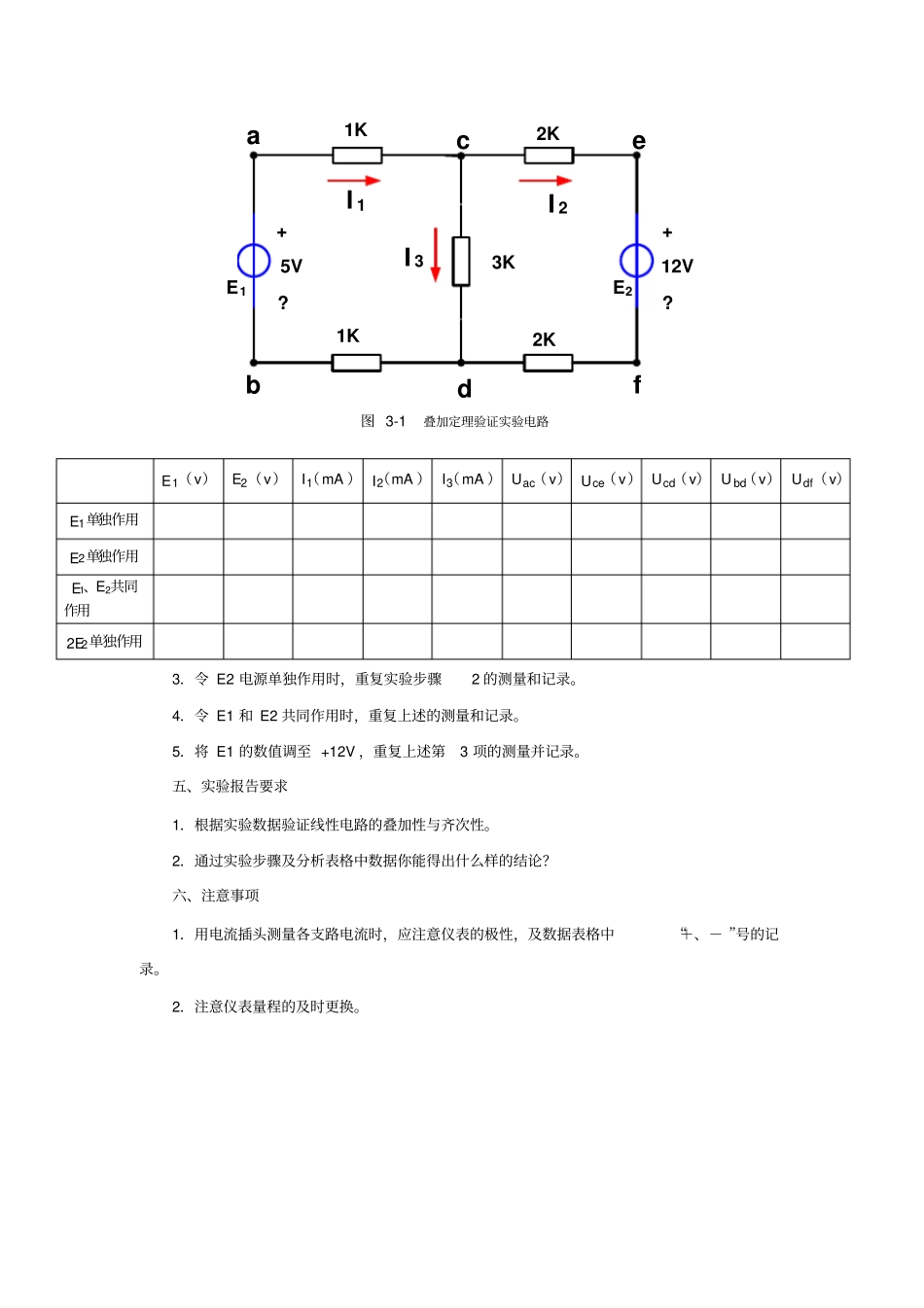

实验三叠加定理验证一、实验目的1．验证线性电路叠加定理的正确性。2．加深对线性电路的叠加性和齐次性的认识和理解。二、实验原理叠加定理适用于线性电路，为了测量方便， 我们用直流电路来验证它。叠加定理可简述如下：在线性电路中，任一支路中的电流（或电压）等于电路中各个独立源分别单独作用时在该支路中产生的电流（或电压）代数和。所谓一个电源单独作用是指除了该电源外其他所有电源的作用都去掉，即理想电压源所在处用短路代替， 理想电流源所在处用开路代替，但保留它们的内阻， 电路结构也不作改变。线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路其他各电阻元件上所建立的电流和电压值）也将增加或减小K 倍。三、实验设备序号名称型号与规格数 量备 注1 直流稳压电源+5V 、+12V 切换1 2 可调直流稳压电源0～30V 1 3 直流数字电压表1 4 直流数字毫安表1 5 迭加原理实验线路板1 四、实验内容及步骤1．按图 3-1 电路接线，1E 为+5V 、+12V 可切换电源，取VE51，2E 为可调直流稳压电源，调至 +12V 。2．令1E 电源单独作用时，用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端电压，数据记入表格中。I 1fba2K+?5Ved1K+?12V1K2Kc3KI 2I 3E1E2图 3-1 叠加定理验证实验电路E1（v）E2（v）I1（mA ） I2（mA ） I3（mA ） Uac（v） Uce（v） Ucd（v） U bd（v） Udf（v）E1单独作用E2单独作用E1、E2共同作用2E2单独作用3．令 E2 电源单独作用时，重复实验步骤2 的测量和记录。4．令 E1 和 E2 共同作用时，重复上述的测量和记录。5．将 E1 的数值调至 +12V ，重复上述第3 项的测量并记录。五、实验报告要求1．根据实验数据验证线性电路的叠加性与齐次性。2．通过实验步骤及分析表格中数据你能得出什么样的结论？六、注意事项1．用电流插头测量各支路电流时，应注意仪表的极性，及数据表格中“＋、－ ”号的记录。2．注意仪表量程的及时更换。
