试验三路由器基本的应用

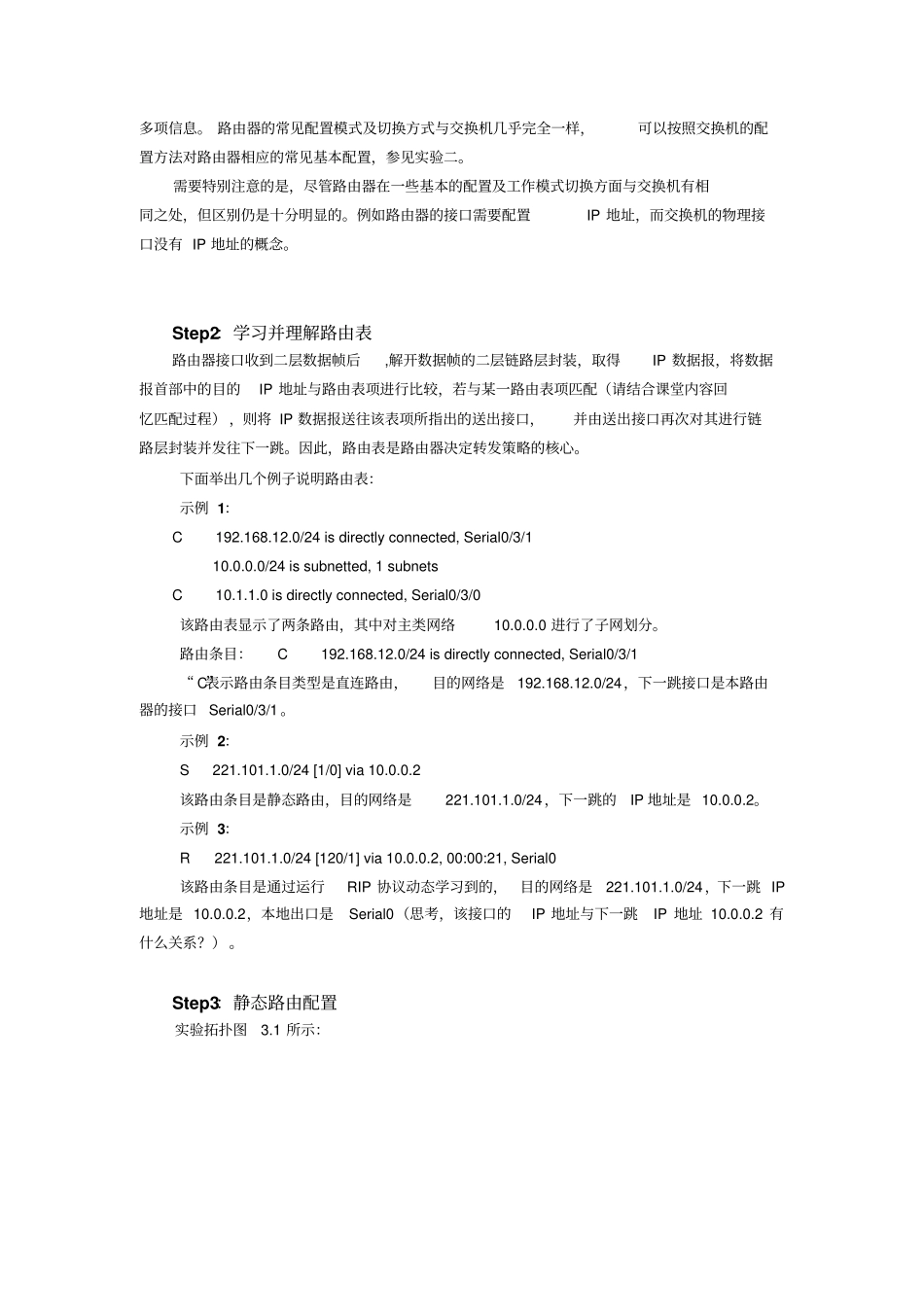

实验三路由器基本应用实验3.1 预备知识路由器是网络的核心，位于网络体系结构的第三层，它的作用就是将各个网络彼此连接起来，负责不同网络之间的数据包传送。IP 数据包的目的地可以是国外的Web 服务器，也可以是局域网中的电子邮件服务器。这些数据包都是由路由器来负责及时传送的。在很大程度上， 网际通信的效率取决于路由器的性能，即取决于路由器是否能以最有效的方式转发数据包。路由器是一种特殊功能的计算机，与普通PC 机一样，路由器中也包含CPU、内存、ROM 等硬件结构， 同时运行 IOS 操作系统， IOS 保存在路由器的flash 中。通过在路由器上配置静态路由、默认路由以及动态路由协议，可以实现不同网络之间的分组转发。3.2 实验目的1. 了解路由器的基本结构工作原理。2. 掌握路由器的基本配置方法。3.3 实验内容1. 进一步熟悉cisco 网络设备的工作模式和基本配置。2. 学习路由表的组成，深入理解路由转发过程。3. 尝试在路由器上配置静态路由和动态路由协议。4. 了解路由协议的调试过程。3.4 实验要求每位同学现在Cisco Packet Tracer 环境中按实验步骤完成实验，然后以每排为小组单位在实际设备上进行配置实现。其中每排的推荐一位同学为组长，实验过程有其负责协调。3.5 实验步骤Step1：路由器基本配置Cisco 路由器的配置方式与交换机类似，可以在路由器配置诸如主机名、口令、密码等多项信息。 路由器的常见配置模式及切换方式与交换机几乎完全一样，可以按照交换机的配置方法对路由器相应的常见基本配置，参见实验二。需要特别注意的是，尽管路由器在一些基本的配置及工作模式切换方面与交换机有相同之处，但区别仍是十分明显的。例如路由器的接口需要配置IP 地址，而交换机的物理接口没有 IP 地址的概念。Step2：学习并理解路由表路由器接口收到二层数据帧后,解开数据帧的二层链路层封装，取得IP 数据报，将数据报首部中的目的IP 地址与路由表项进行比较，若与某一路由表项匹配（请结合课堂内容回忆匹配过程） ，则将 IP 数据报送往该表项所指出的送出接口，并由送出接口再次对其进行链路层封装并发往下一跳。因此，路由表是路由器决定转发策略的核心。下面举出几个例子说明路由表：示例 1：C 192.168.12.0/24 is directly connected, Serial0/3/1 10.0.0.0/24 is subnetted, 1 subnets C 10.1.1.0 is directly connected, Serial0/3/0 该路由表显示了两条路由，其中对主类...
