试验二单冲压片机和粉碎机讲解

试验二单冲压片机和粉碎机讲解_第1页
1/11
试验二单冲压片机和粉碎机讲解_第2页
2/11
试验二单冲压片机和粉碎机讲解_第3页
3/11

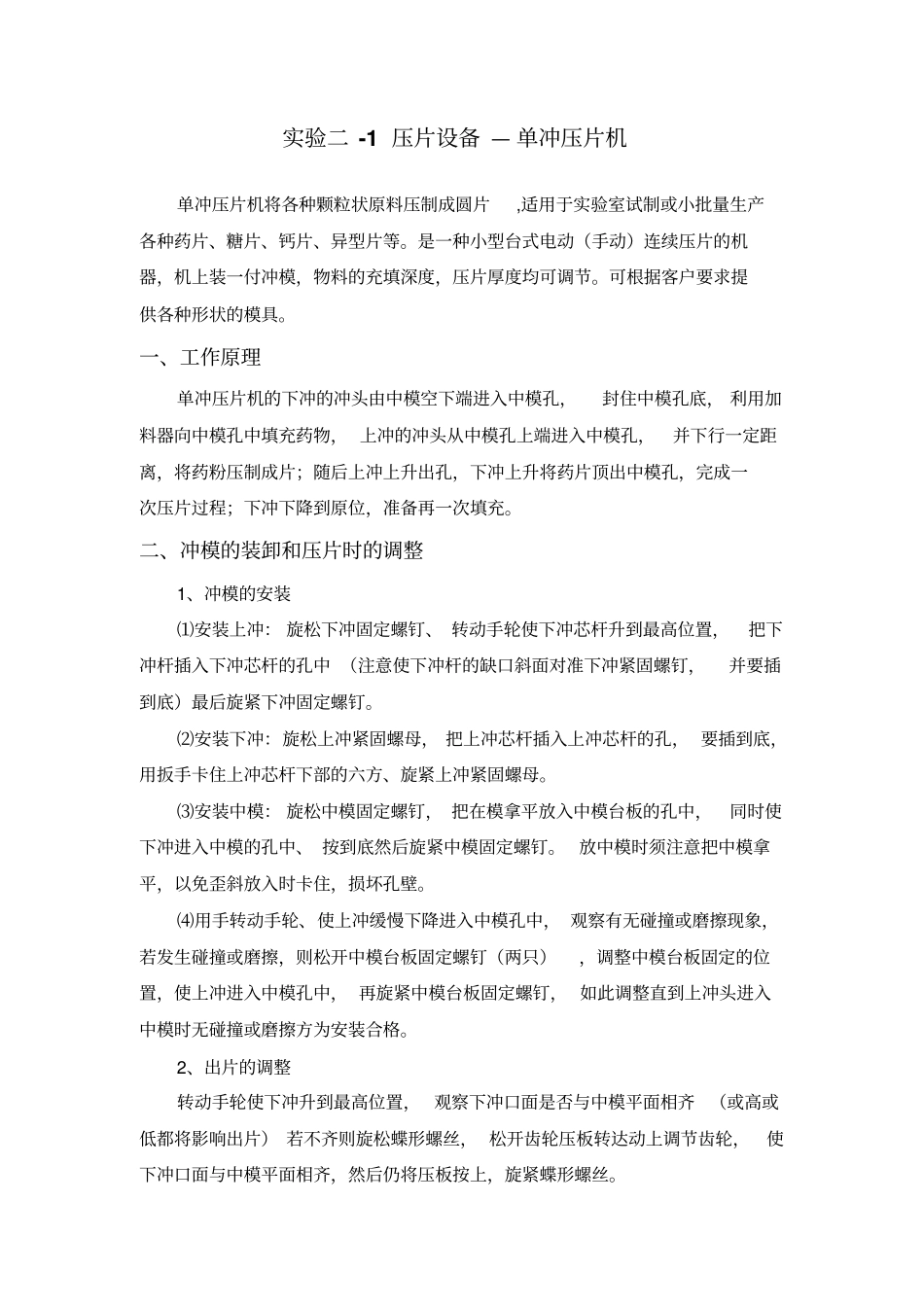

实验二 -1 压片设备 — 单冲压片机单冲压片机将各种颗粒状原料压制成圆片,适用于实验室试制或小批量生产各种药片、糖片、钙片、异型片等。是一种小型台式电动(手动)连续压片的机器,机上装一付冲模,物料的充填深度,压片厚度均可调节。可根据客户要求提供各种形状的模具。一、工作原理单冲压片机的下冲的冲头由中模空下端进入中模孔,封住中模孔底, 利用加料器向中模孔中填充药物, 上冲的冲头从中模孔上端进入中模孔,并下行一定距离,将药粉压制成片;随后上冲上升出孔,下冲上升将药片顶出中模孔,完成一次压片过程;下冲下降到原位,准备再一次填充。二、冲模的装卸和压片时的调整1、冲模的安装⑴安装上冲: 旋松下冲固定螺钉、 转动手轮使下冲芯杆升到最高位置,把下冲杆插入下冲芯杆的孔中 (注意使下冲杆的缺口斜面对准下冲紧固螺钉,并要插到底)最后旋紧下冲固定螺钉。⑵安装下冲:旋松上冲紧固螺母, 把上冲芯杆插入上冲芯杆的孔, 要插到底,用扳手卡住上冲芯杆下部的六方、旋紧上冲紧固螺母。⑶安装中模: 旋松中模固定螺钉, 把在模拿平放入中模台板的孔中,同时使下冲进入中模的孔中、 按到底然后旋紧中模固定螺钉。 放中模时须注意把中模拿平,以免歪斜放入时卡住,损坏孔壁。⑷用手转动手轮、使上冲缓慢下降进入中模孔中, 观察有无碰撞或磨擦现象,若发生碰撞或磨擦,则松开中模台板固定螺钉(两只),调整中模台板固定的位置,使上冲进入中模孔中, 再旋紧中模台板固定螺钉, 如此调整直到上冲头进入中模时无碰撞或磨擦方为安装合格。2、出片的调整转动手轮使下冲升到最高位置, 观察下冲口面是否与中模平面相齐(或高或低都将影响出片) 若不齐则旋松蝶形螺丝, 松开齿轮压板转达动上调节齿轮,使下冲口面与中模平面相齐,然后仍将压板按上,旋紧蝶形螺丝。至此,用手摇动手轮,空车运转十余转,若机器运转正常,则可加料试压,进行下一步调整。3、充填深度的调整(即药片重量的调整)旋松蝶形螺丝, 松开齿轮压板。 转动下调节齿轮向左转使下冲芯杆上升,则充填深度减少(药片重量减轻) 。调好后仍将轮齿压板按上,旋紧蝶形螺丝。4、压力的调整(即药片硬度的调整)旋松连杆锁紧螺母、 转动上冲芯杆, 向左转使上冲芯杆向下移动, 则压力加大,压出的药片硬度增加;反之,向右转则压力减少,药片硬度降低,调好后用扳手卡住上冲芯杆下部的六方,仍将连杆锁紧螺母锁紧。 至此,冲模的调整基本...
