试验五岩石单轴压缩试验

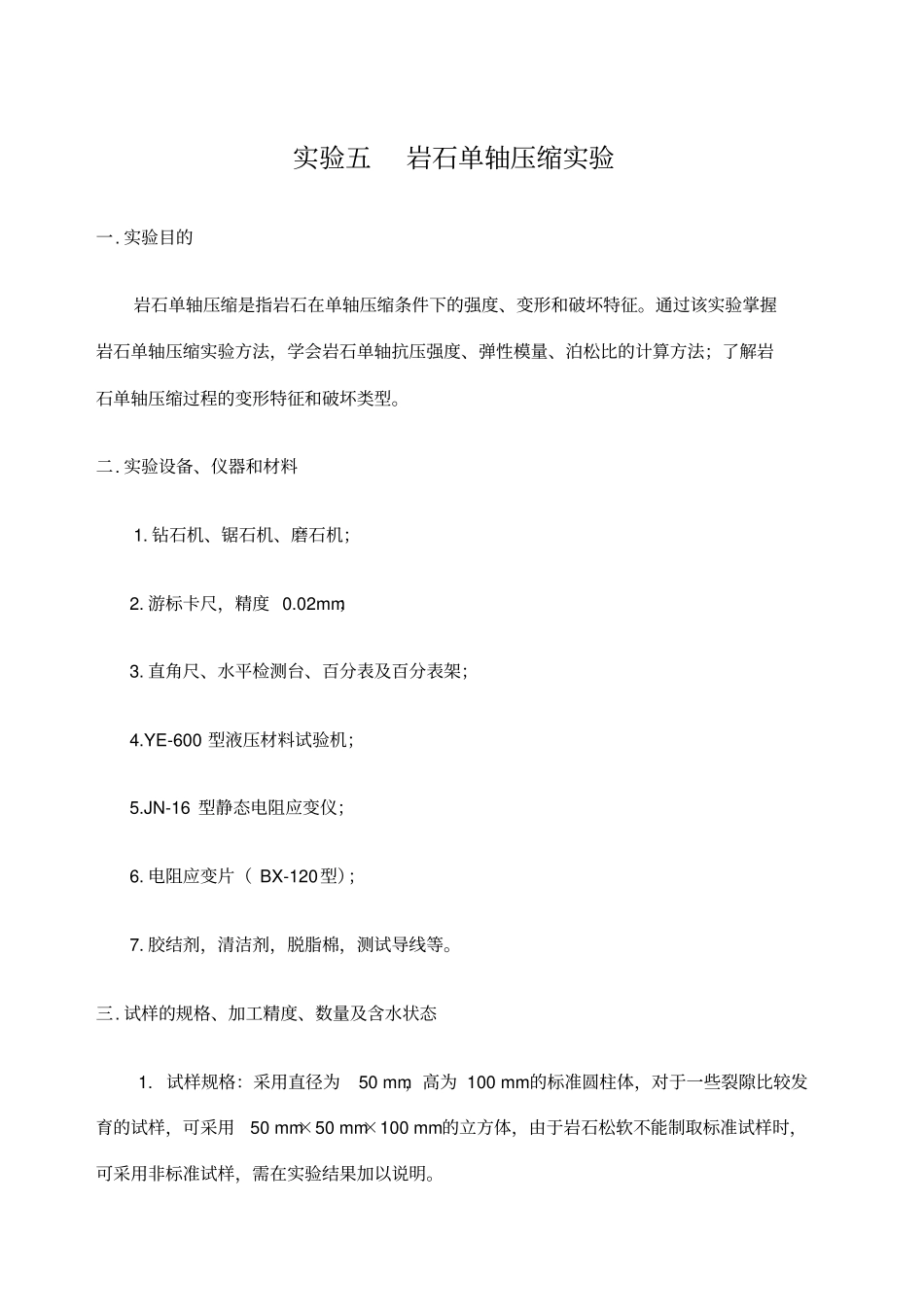

试验五岩石单轴压缩试验_第1页
1/18
试验五岩石单轴压缩试验_第2页
2/18
试验五岩石单轴压缩试验_第3页
3/18
实验五岩石单轴压缩实验一. 实验目的岩石单轴压缩是指岩石在单轴压缩条件下的强度、变形和破坏特征。通过该实验掌握岩石单轴压缩实验方法,学会岩石单轴抗压强度、弹性模量、泊松比的计算方法;了解岩石单轴压缩过程的变形特征和破坏类型。二. 实验设备、仪器和材料1. 钻石机、锯石机、磨石机;2. 游标卡尺,精度 0.02mm;3. 直角尺、水平检测台、百分表及百分表架;4.YE-600 型液压材料试验机;5.JN-16 型静态电阻应变仪;6. 电阻应变片( BX-120型);7. 胶结剂,清洁剂,脱脂棉,测试导线等。三. 试样的规格、加工精度、数量及含水状态1. 试样规格:采用直径为50 mm,高为 100 mm的标准圆柱体,对于一些裂隙比较发育的试样,可采用50 mm×50 mm×100 mm的立方体,由于岩石松软不能制取标准试样时,可采用非标准试样,需在实验结果加以说明。2. 加工精度: a 平行度:试样两端面的平行度偏差不得大于0.1mm。检测方法如图5-1 所示,将试样放在水平检测台上,调整百分表的位置,使百分表触头紧贴试样表面,然后水平移动试样百分表指针的摆动幅度小于10 格。 b 直径偏差:试样两端的直径偏差不得大于0.2 mm,用游标卡尺检查。 c 轴向偏差:试样的两端面应垂直于试样轴线。检测方法如图5-2 所示,将试样放在水平检测台上,用直角尺紧贴试样垂直边,转动试样两者之间无明显缝隙。3. 试样数量:每种状态下试样的数量一般不少于3 个。4. 含水状态:采用自然状态,即试样制成后放在底部有水的干燥器内1~2 d,以保持一定的湿度,但试样不得接触水面。四. 电阻应变片的粘贴1. 阻值检查 :要求电阻丝平直,间距均匀,无黄斑,电阻值一般选用 120 欧姆,测量片和补偿片的电阻差值不超过0.5 Ω 。2. 位置确定:纵向、横向电阻应变片粘贴在试样中部,纵向、横向应变片排列采用“┫”形,尽可能避开裂隙,节理等弱面。3. 粘贴工艺:试样表面清洗处理→涂胶→贴电阻应变片→固化处理→焊接导线→防潮1—百分表 2- 百分表架 3- 试样 41—直角尺 2- 试样 3- 水平检测台处理。五. 实验步骤1.测定前核对岩石名称和试样编号,并对岩石试样的颜色、颗粒、层理、裂隙、风化程度、含水状态等进行描述。2.检查试样加工精度。 并测量试样尺寸, 一般在试样中部两个互相垂直方向测量直径计算平均值。3.电阻应变仪接通电源并预热数分钟后, 连接测试导线, 接线方式采用公共补偿半桥连接方式。4.将试样放置在试验机...
