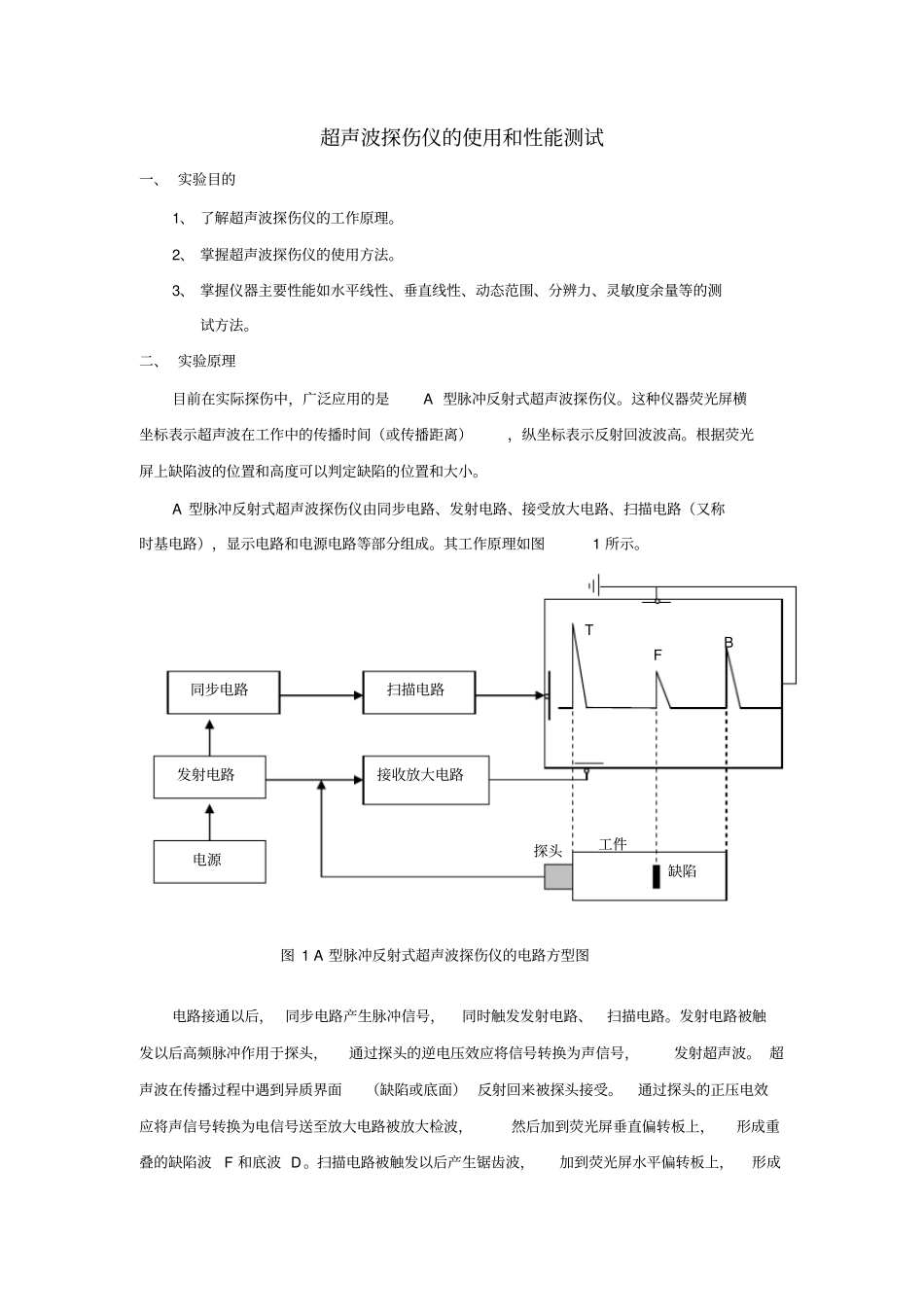

超声波探伤仪的使用和性能测试一、 实验目的1、 了解超声波探伤仪的工作原理
2、 掌握超声波探伤仪的使用方法
3、 掌握仪器主要性能如水平线性、垂直线性、动态范围、分辨力、灵敏度余量等的测试方法
二、 实验原理目前在实际探伤中，广泛应用的是A 型脉冲反射式超声波探伤仪
这种仪器荧光屏横坐标表示超声波在工作中的传播时间（或传播距离），纵坐标表示反射回波波高
根据荧光屏上缺陷波的位置和高度可以判定缺陷的位置和大小
A 型脉冲反射式超声波探伤仪由同步电路、发射电路、接受放大电路、扫描电路（又称时基电路），显示电路和电源电路等部分组成
其工作原理如图1 所示
电路接通以后， 同步电路产生脉冲信号，同时触发发射电路、扫描电路
发射电路被触发以后高频脉冲作用于探头，通过探头的逆电压效应将信号转换为声信号，发射超声波
超声波在传播过程中遇到异质界面（缺陷或底面） 反射回来被探头接受
通过探头的正压电效应将声信号转换为电信号送至放大电路被放大检波，然后加到荧光屏垂直偏转板上，形成重叠的缺陷波F 和底波 D

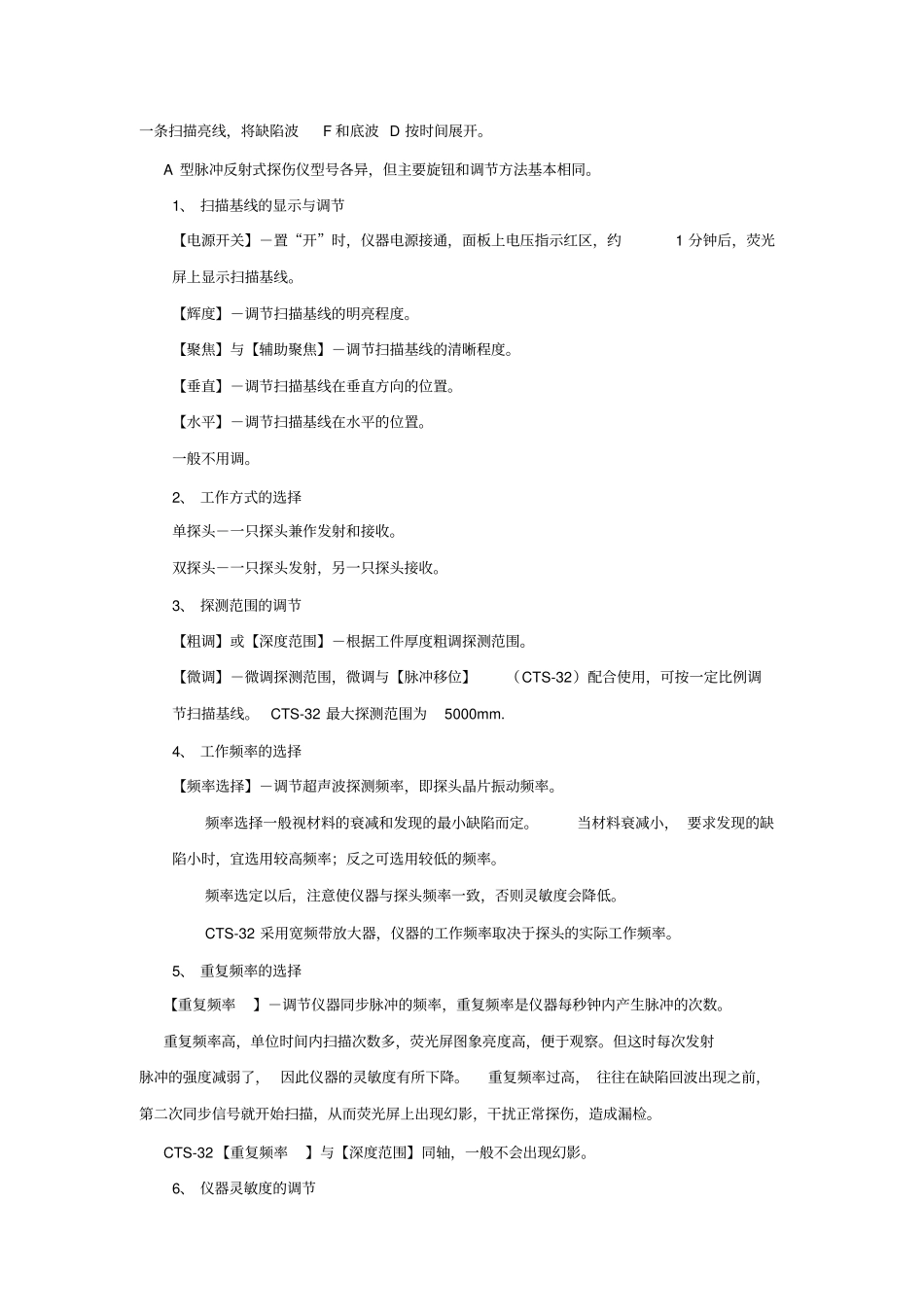

扫描电路被触发以后产生锯齿波，加到荧光屏水平偏转板上，形成图 1 A 型脉冲反射式超声波探伤仪的电路方型图同步电路扫描电路发射电路接收放大电路电源探头缺陷T F B 工件一条扫描亮线，将缺陷波F 和底波 D 按时间展开
A 型脉冲反射式探伤仪型号各异，但主要旋钮和调节方法基本相同
1、 扫描基线的显示与调节【电源开关】－置“开”时，仪器电源接通，面板上电压指示红区，约1 分钟后，荧光屏上显示扫描基线
【辉度】－调节扫描基线的明亮程度
【聚焦】与【辅助聚焦】－调节扫描基线的清晰程度
【垂直】－调节扫描基线在垂直方向的位置
【水平】－调节扫描基线在水平的位置
2、 工作方式的选择单探头－一只探头兼作发射和接收
双探头－一只探头发射，另一只探头接收
3、 探测范围的调节【粗调】或
