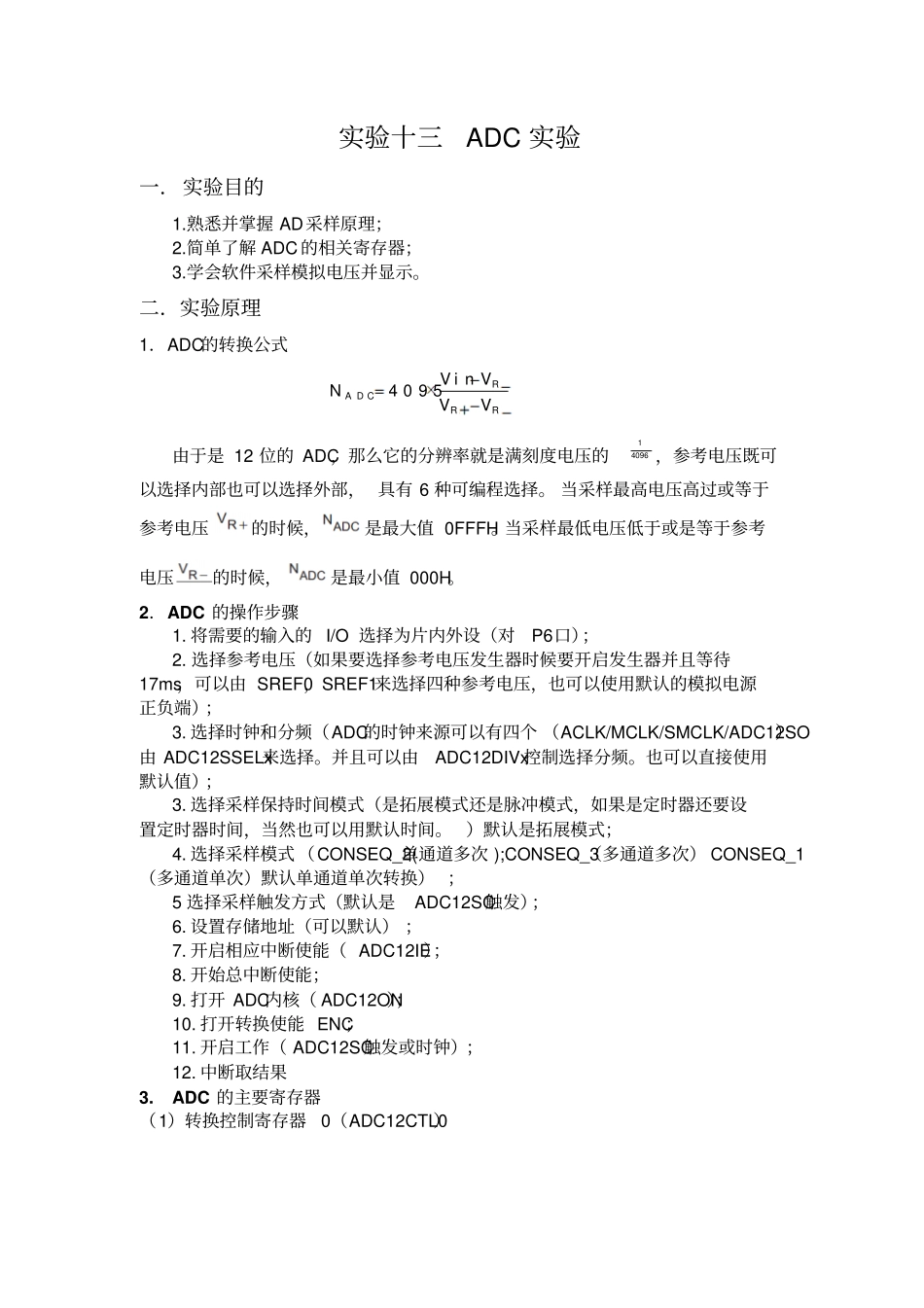

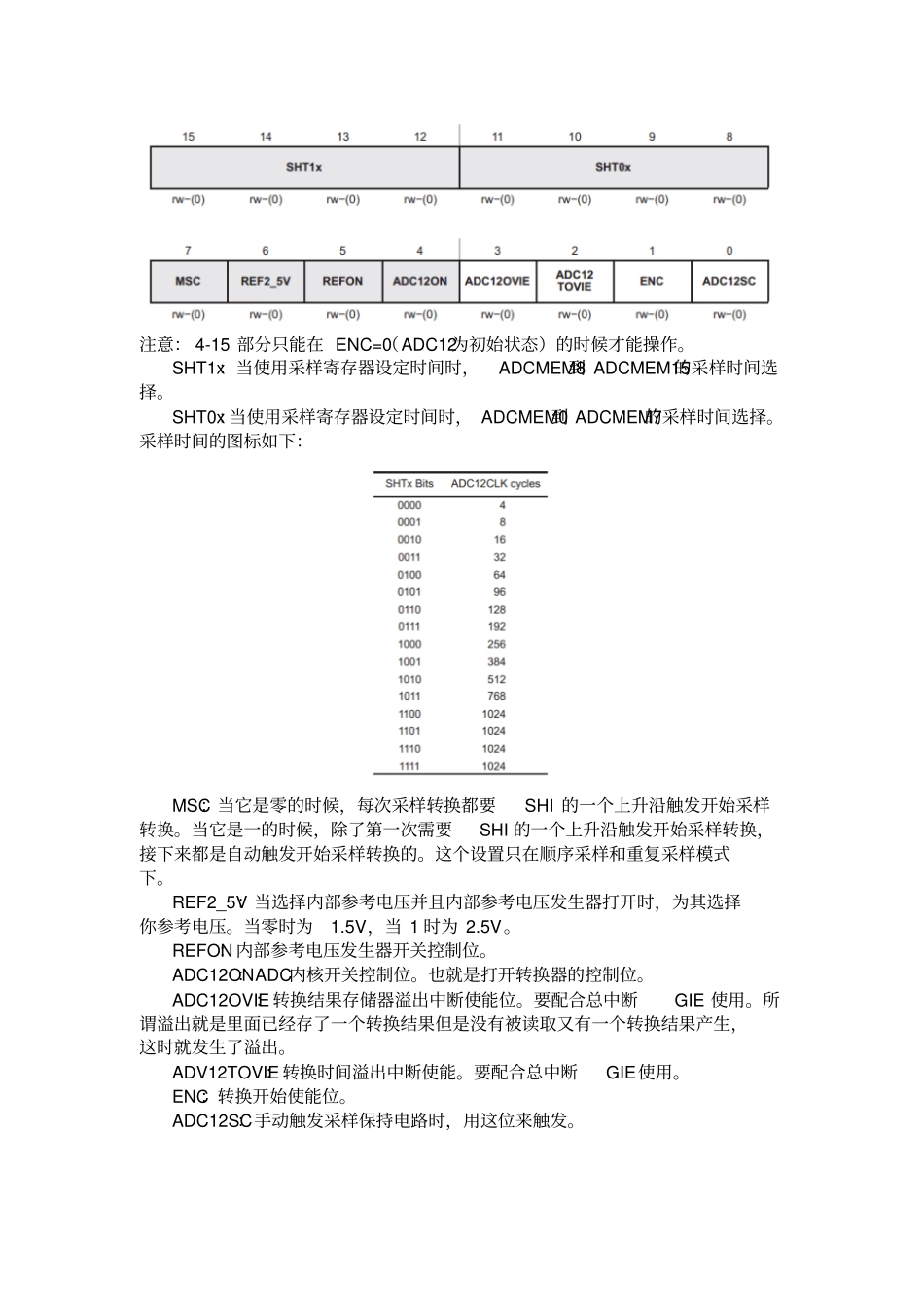

实验十三 ADC 实验一.实验目的1.熟悉并掌握 AD采样原理;2.简单了解 ADC 的相关寄存器;3.学会软件采样模拟电压并显示。二.实验原理1.ADC的转换公式RRRA D CVVVV i n4 0 9 5N由于是 12 位的 ADC,那么它的分辨率就是满刻度电压的40961,参考电压既可以选择内部也可以选择外部, 具有 6 种可编程选择。 当采样最高电压高过或等于参考电压的时候,是最大值 0FFFH。当采样最低电压低于或是等于参考电压的时候,是最小值 000H。2.ADC 的操作步骤1. 将需要的输入的 I/O 选择为片内外设(对P6口);2. 选择参考电压(如果要选择参考电压发生器时候要开启发生器并且等待17ms,可以由 SREF0,SREF1来选择四种参考电压,也可以使用默认的模拟电源正负端);3. 选择时钟和分频(ADC的时钟来源可以有四个 (ACLK/MCLK/SMCLK/ADC12SO)由 ADC12SSELx来选择。并且可以由ADC12DIVx控制选择分频。也可以直接使用默认值);3. 选择采样保持时间模式(是拓展模式还是脉冲模式,如果是定时器还要设置定时器时间,当然也可以用默认时间。 )默认是拓展模式;4. 选择采样模式 (CONSEQ_2(单通道多次 );CONSEQ_3(多通道多次) CONSEQ_1(多通道单次)默认单通道单次转换) ;5 选择采样触发方式(默认是ADC12SC触发);6. 设置存储地址(可以默认) ;7. 开启相应中断使能( ADC12IE);8. 开始总中断使能;9. 打开 ADC内核( ADC12ON);10. 打开转换使能 ENC;11. 开启工作( ADC12SC触发或时钟);12. 中断取结果3. ADC 的主要寄存器(1)转换控制寄存器0(ADC12CTL0)注意: 4-15 部分只能在 ENC=0(ADC12为初始状态)的时候才能操作。SHT1x:当使用采样寄存器设定时间时,ADCMEM8到 ADCMEM15的采样时间选择。SHT0x:当使用采样寄存器设定时间时, ADCMEM0到 ADCMEM7的采样时间选择。采样时间的图标如下:MSC:当它是零的时候,每次采样转换都要SHI 的一个上升沿触发开始采样转换。当它是一的时候,除了第一次需要SHI 的一个上升沿触发开始采样转换,接下来都是自动触发开始采样转换的。这个设置只在顺序采样和重复采样模式下。REF2_5V:当选择内部参考电压并且内部参考电压发生器打开时,为其选择你参考电压。当零时为1.5V,当 1 时为 2.5V。REFON:内部参考电压发生器开关控制位。ADC12ON:ADC内核开关控制位。也就是打开转换器的控制位。ADC12OVIE:转换结果存储器溢出中断使能位。要配合...
