课程设计减速器的设计

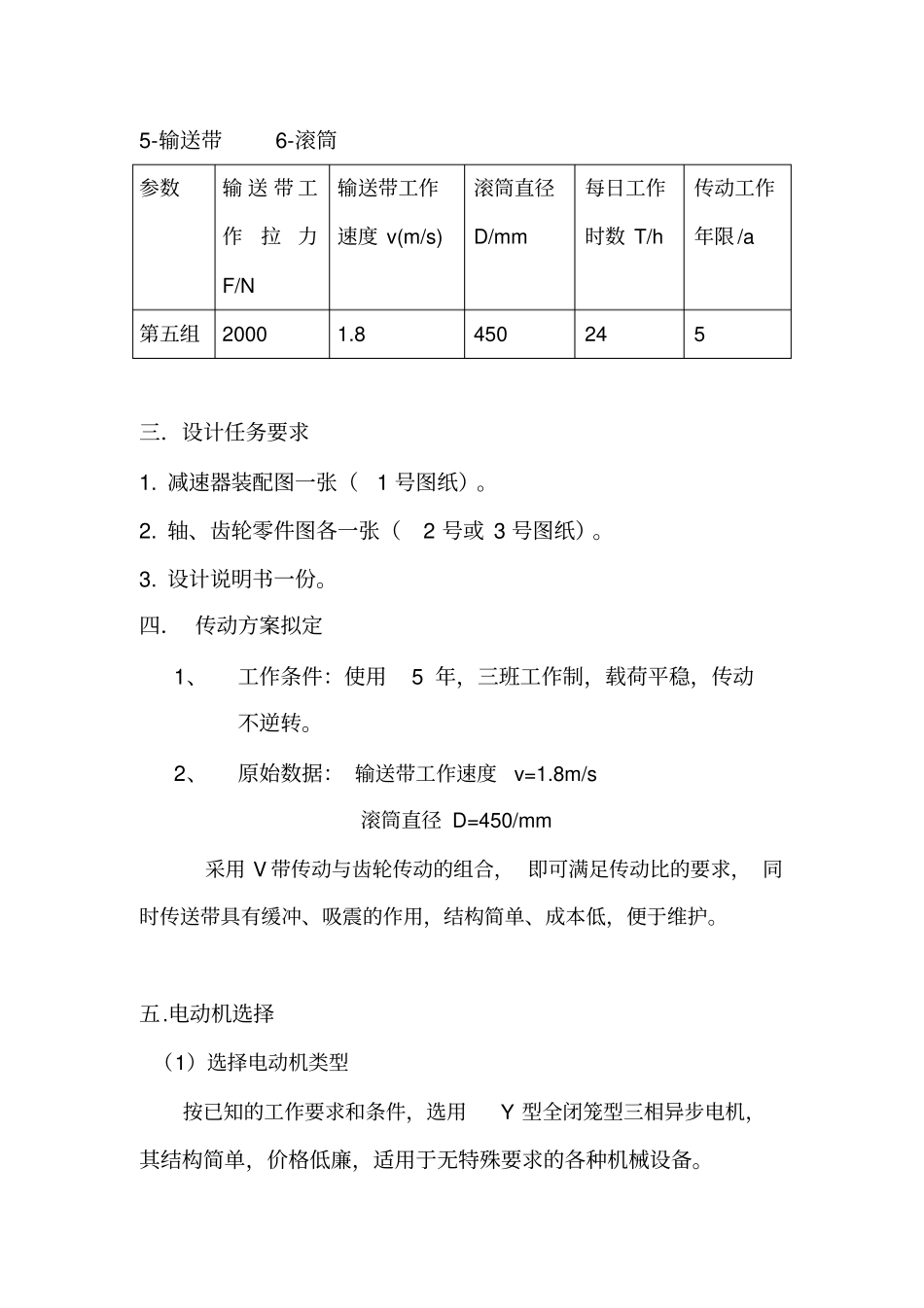

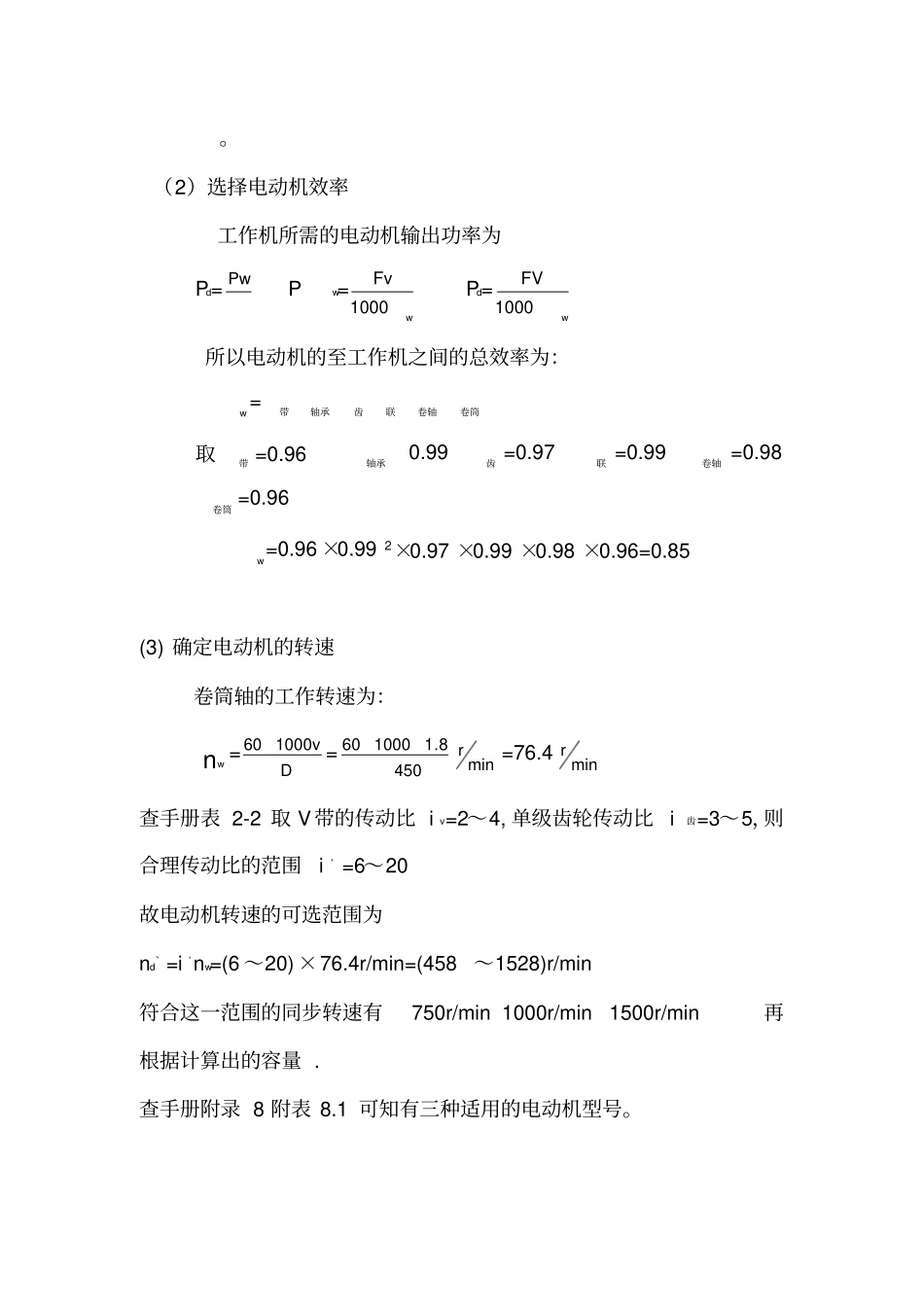

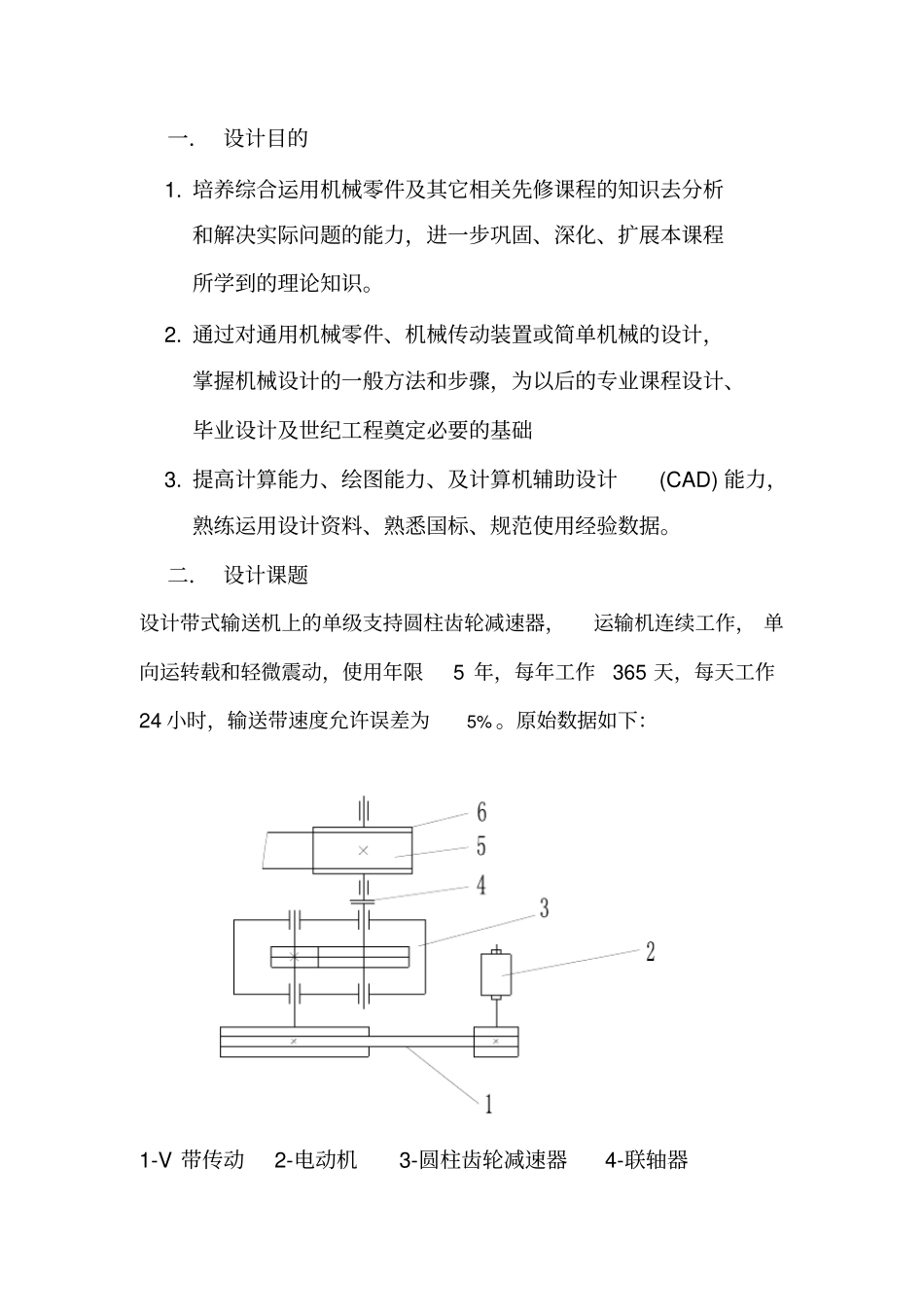

一． 设计目的1. 培养综合运用机械零件及其它相关先修课程的知识去分析和解决实际问题的能力，进一步巩固、深化、扩展本课程所学到的理论知识。2. 通过对通用机械零件、机械传动装置或简单机械的设计，掌握机械设计的一般方法和步骤，为以后的专业课程设计、毕业设计及世纪工程奠定必要的基础3. 提高计算能力、绘图能力、及计算机辅助设计(CAD) 能力，熟练运用设计资料、熟悉国标、规范使用经验数据。二． 设计课题设计带式输送机上的单级支持圆柱齿轮减速器，运输机连续工作， 单向运转载和轻微震动，使用年限5 年，每年工作365 天，每天工作24 小时，输送带速度允许误差为%5。原始数据如下：1-V 带传动2-电动机3-圆柱齿轮减速器4-联轴器5-输送带6-滚筒参数输 送 带 工作拉力F/N 输送带工作速度 v(m/s) 滚筒直径D/mm 每日工作时数 T/h 传动工作年限/a 第五组2000 1.8 450 24 5 三．设计任务要求1. 减速器装配图一张（1 号图纸）。2. 轴、齿轮零件图各一张（2 号或 3 号图纸）。3. 设计说明书一份。四． 传动方案拟定1、工作条件：使用5 年，三班工作制，载荷平稳，传动不逆转。2、原始数据： 输送带工作速度v=1.8m/s滚筒直径 D=450/mm 采用 V 带传动与齿轮传动的组合， 即可满足传动比的要求， 同时传送带具有缓冲、吸震的作用，结构简单、成本低，便于维护。五.电动机选择（1）选择电动机类型按已知的工作要求和条件，选用Y 型全闭笼型三相异步电机，其结构简单，价格低廉，适用于无特殊要求的各种机械设备。。（2）选择电动机效率工作机所需的电动机输出功率为Pd= Pw Pw=wFv1000Pd=wFV1000所以电动机的至工作机之间的总效率为：w=带轴承齿联卷轴卷筒取带 =0.96 轴承0.99 齿 =0.97联 =0.99 卷轴 =0.98 卷筒 =0.96 w=0.96 ×0.99 2×0.97 ×0.99 ×0.98 ×0.96=0.85 (3) 确定电动机的转速卷筒轴的工作转速为：nw =Dv100060=4508.1100060minr=76.4minr查手册表 2-2 取 V带的传动比 i v=2～4, 单级齿轮传动比i齿=3～5，则合理传动比的范围i，=6～20 故电动机转速的可选范围为nd、=i,nw=(6 ～20) ×76.4r/min=(458～1528)r/min 符合这一范围的同步转速有750r/min 1000r/min 1500r/min再根据计算出的容量 . 查手册附录 8 附表 8.1 可知有三种适用的电动机型号。其参数如下：方案电动机型号额定功率（ kw） 同步转速(r/min) nm (r/min) 1 Y160M2-85.5 750 7...
