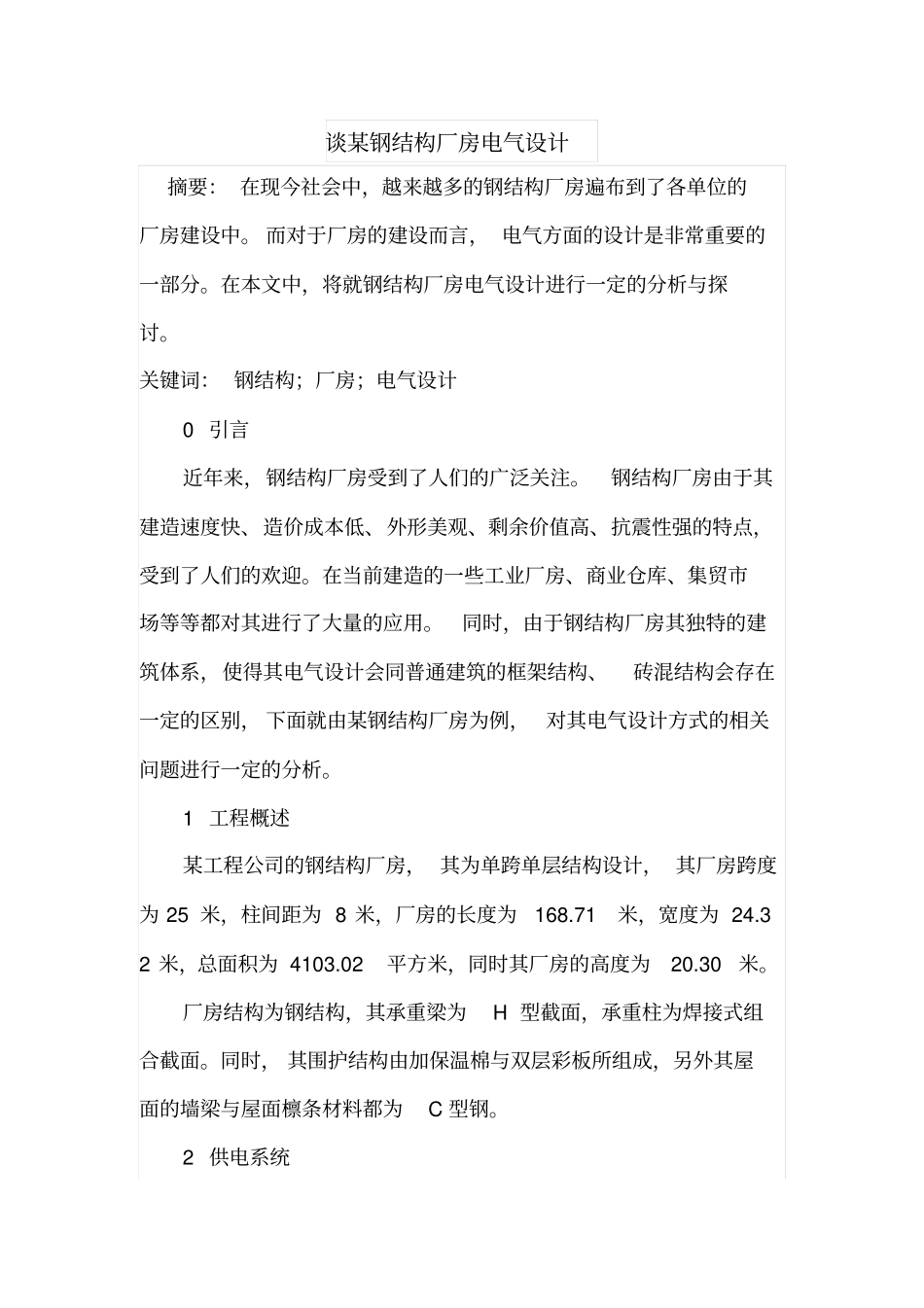

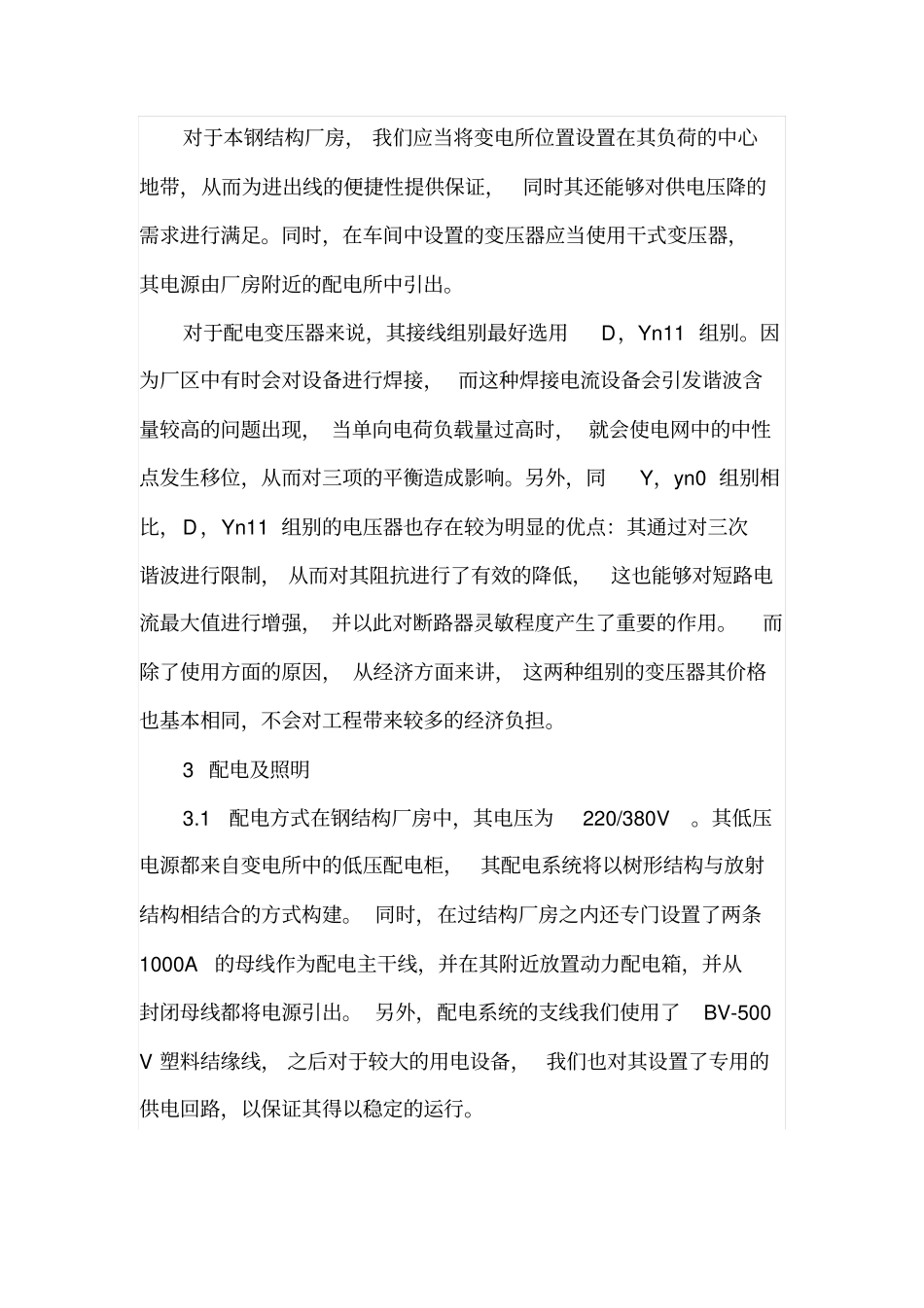

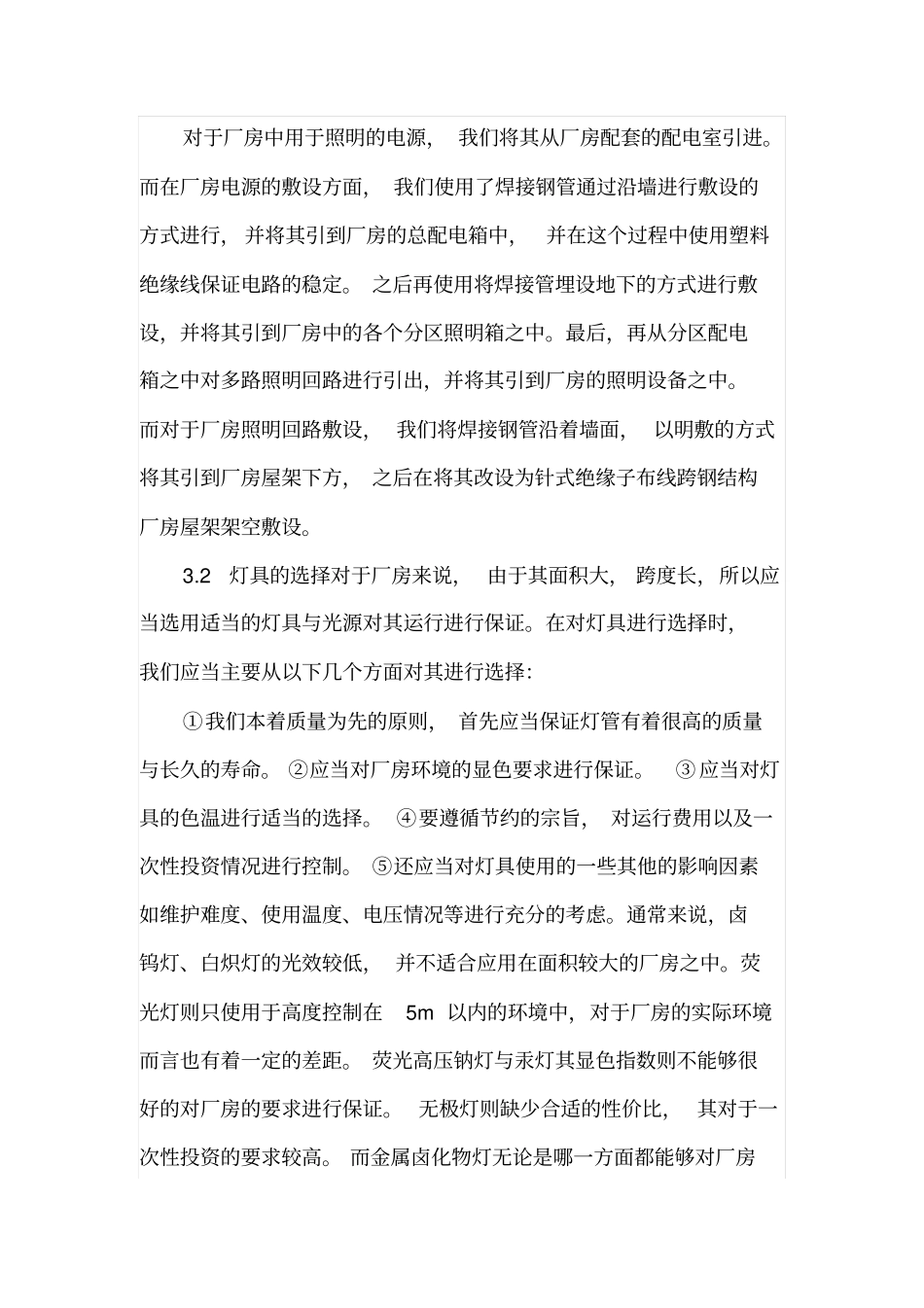

谈某钢结构厂房电气设计摘要： 在现今社会中，越来越多的钢结构厂房遍布到了各单位的厂房建设中。 而对于厂房的建设而言， 电气方面的设计是非常重要的一部分。在本文中，将就钢结构厂房电气设计进行一定的分析与探讨。关键词： 钢结构；厂房；电气设计0 引言近年来，钢结构厂房受到了人们的广泛关注。钢结构厂房由于其建造速度快、造价成本低、外形美观、剩余价值高、抗震性强的特点，受到了人们的欢迎。在当前建造的一些工业厂房、商业仓库、集贸市场等等都对其进行了大量的应用。同时，由于钢结构厂房其独特的建筑体系，使得其电气设计会同普通建筑的框架结构、砖混结构会存在一定的区别， 下面就由某钢结构厂房为例，对其电气设计方式的相关问题进行一定的分析。1 工程概述某工程公司的钢结构厂房， 其为单跨单层结构设计， 其厂房跨度为 25 米，柱间距为 8 米，厂房的长度为168.71米，宽度为 24.32 米，总面积为 4103.02平方米，同时其厂房的高度为20.30米。厂房结构为钢结构，其承重梁为H 型截面，承重柱为焊接式组合截面。同时， 其围护结构由加保温棉与双层彩板所组成，另外其屋面的墙梁与屋面檩条材料都为C 型钢。2 供电系统对于本钢结构厂房， 我们应当将变电所位置设置在其负荷的中心地带，从而为进出线的便捷性提供保证，同时其还能够对供电压降的需求进行满足。同时，在车间中设置的变压器应当使用干式变压器，其电源由厂房附近的配电所中引出。对于配电变压器来说，其接线组别最好选用D，Yn11 组别。因为厂区中有时会对设备进行焊接， 而这种焊接电流设备会引发谐波含量较高的问题出现， 当单向电荷负载量过高时， 就会使电网中的中性点发生移位，从而对三项的平衡造成影响。另外，同Y，yn0 组别相比，D，Yn11 组别的电压器也存在较为明显的优点：其通过对三次谐波进行限制， 从而对其阻抗进行了有效的降低，这也能够对短路电流最大值进行增强， 并以此对断路器灵敏程度产生了重要的作用。而除了使用方面的原因， 从经济方面来讲， 这两种组别的变压器其价格也基本相同，不会对工程带来较多的经济负担。3 配电及照明3.1 配电方式在钢结构厂房中，其电压为220/380V。其低压电源都来自变电所中的低压配电柜，其配电系统将以树形结构与放射结构相结合的方式构建。 同时，在过结构厂房之内还专门设置了两条1000A的母线作为配电主干线，并在其附近放置动力配电箱，并从封闭母线都将电源引出。 另外，...
