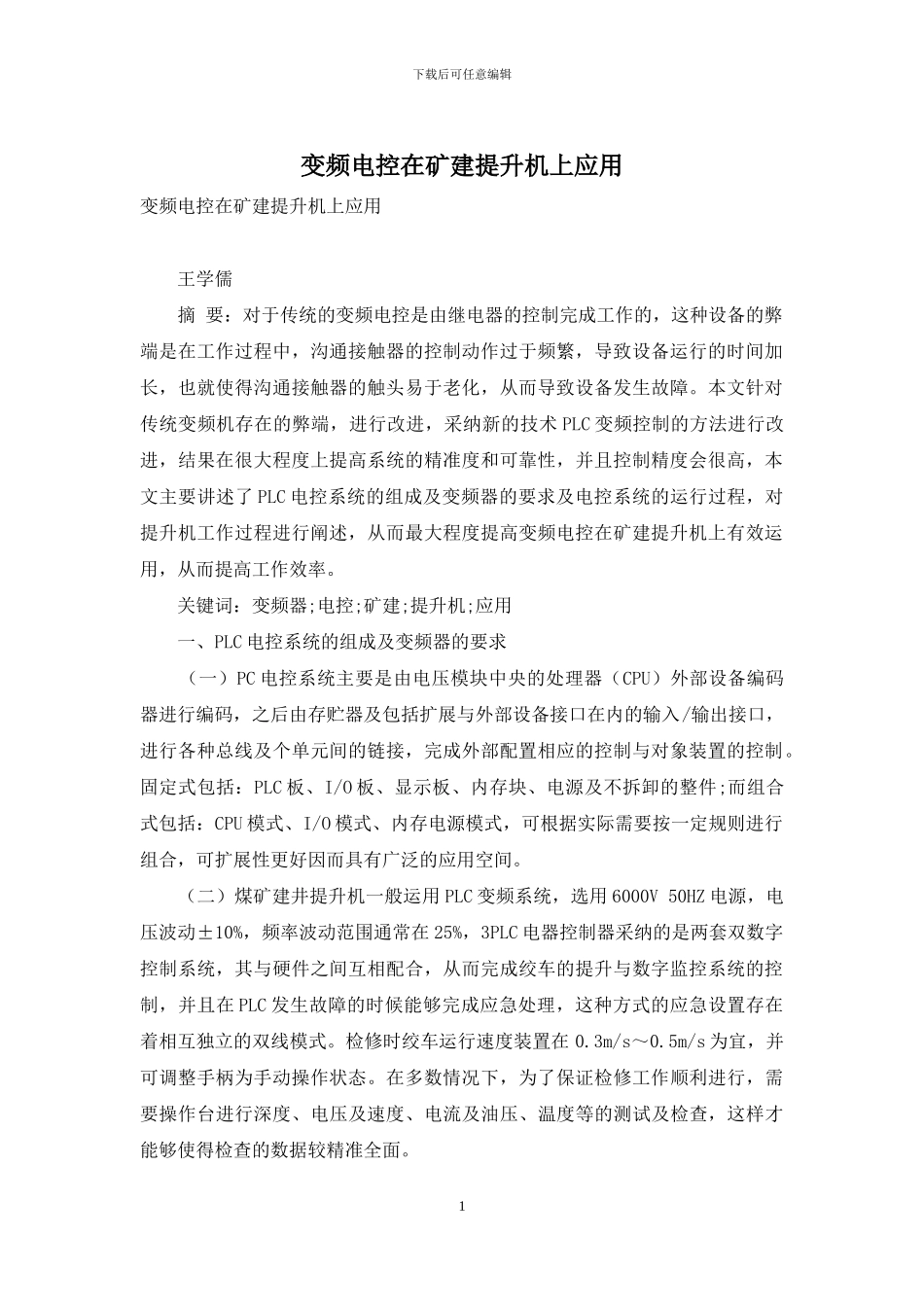

下载后可任意编辑变频电控在矿建提升机上应用变频电控在矿建提升机上应用 王学儒 摘 要：对于传统的变频电控是由继电器的控制完成工作的，这种设备的弊端是在工作过程中，沟通接触器的控制动作过于频繁，导致设备运行的时间加长，也就使得沟通接触器的触头易于老化，从而导致设备发生故障。本文针对传统变频机存在的弊端，进行改进，采纳新的技术 PLC 变频控制的方法进行改进，结果在很大程度上提高系统的精准度和可靠性，并且控制精度会很高，本文主要讲述了 PLC 电控系统的组成及变频器的要求及电控系统的运行过程，对提升机工作过程进行阐述，从而最大程度提高变频电控在矿建提升机上有效运用，从而提高工作效率。 关键词：变频器;电控;矿建;提升机;应用 一、PLC 电控系统的组成及变频器的要求 （一）PC 电控系统主要是由电压模块中央的处理器（CPU）外部设备编码器进行编码，之后由存贮器及包括扩展与外部设备接口在内的输入/输出接口，进行各种总线及个单元间的链接，完成外部配置相应的控制与对象装置的控制。固定式包括：PLC 板、I/O 板、显示板、内存块、电源及不拆卸的整件;而组合式包括：CPU 模式、I/O 模式、内存电源模式，可根据实际需要按一定规则进行组合，可扩展性更好因而具有广泛的应用空间。 （二）煤矿建井提升机一般运用 PLC 变频系统，选用 6000V 50HZ 电源，电压波动±10%，频率波动范围通常在 25%，3PLC 电器控制器采纳的是两套双数字控制系统，其与硬件之间互相配合，从而完成绞车的提升与数字监控系统的控制，并且在 PLC 发生故障的时候能够完成应急处理，这种方式的应急设置存在着相互独立的双线模式。检修时绞车运行速度装置在 0.3m/s～0.5m/s 为宜，并可调整手柄为手动操作状态。在多数情况下，为了保证检修工作顺利进行，需要操作台进行深度、电压及速度、电流及油压、温度等的测试及检查，这样才能够使得检查的数据较精准全面。 1下载后可任意编辑 二、电控系统的运行过程 绞车的启动要满足开车信号，开车方向速度经过传导与使能信号都具条件并工作闸打开，其运行过程由初始化开始。 （一）绞车启动时需要使得其设置达到同步，并且需要进行一系列计算，这计算是在绞车进行正反转工作的时候，达到相关位置时进行记录和计算，比如是同频的脉冲数计算，油压位为零时的计算。另外，系统需要利用安全闸来断开液压站的电源，使得它无法进行开机，才能够进行计算。 （二）该控制系统能够...
