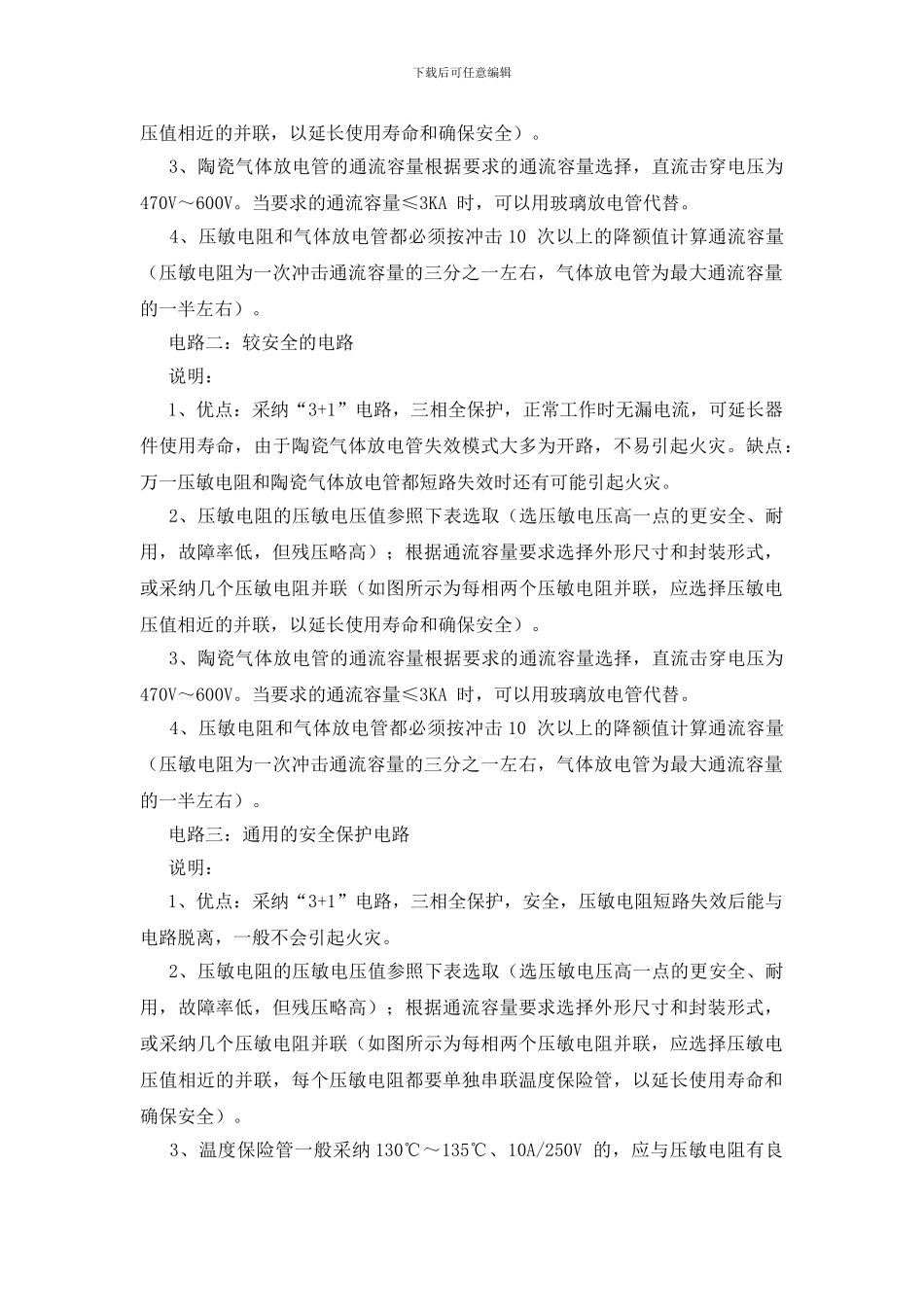

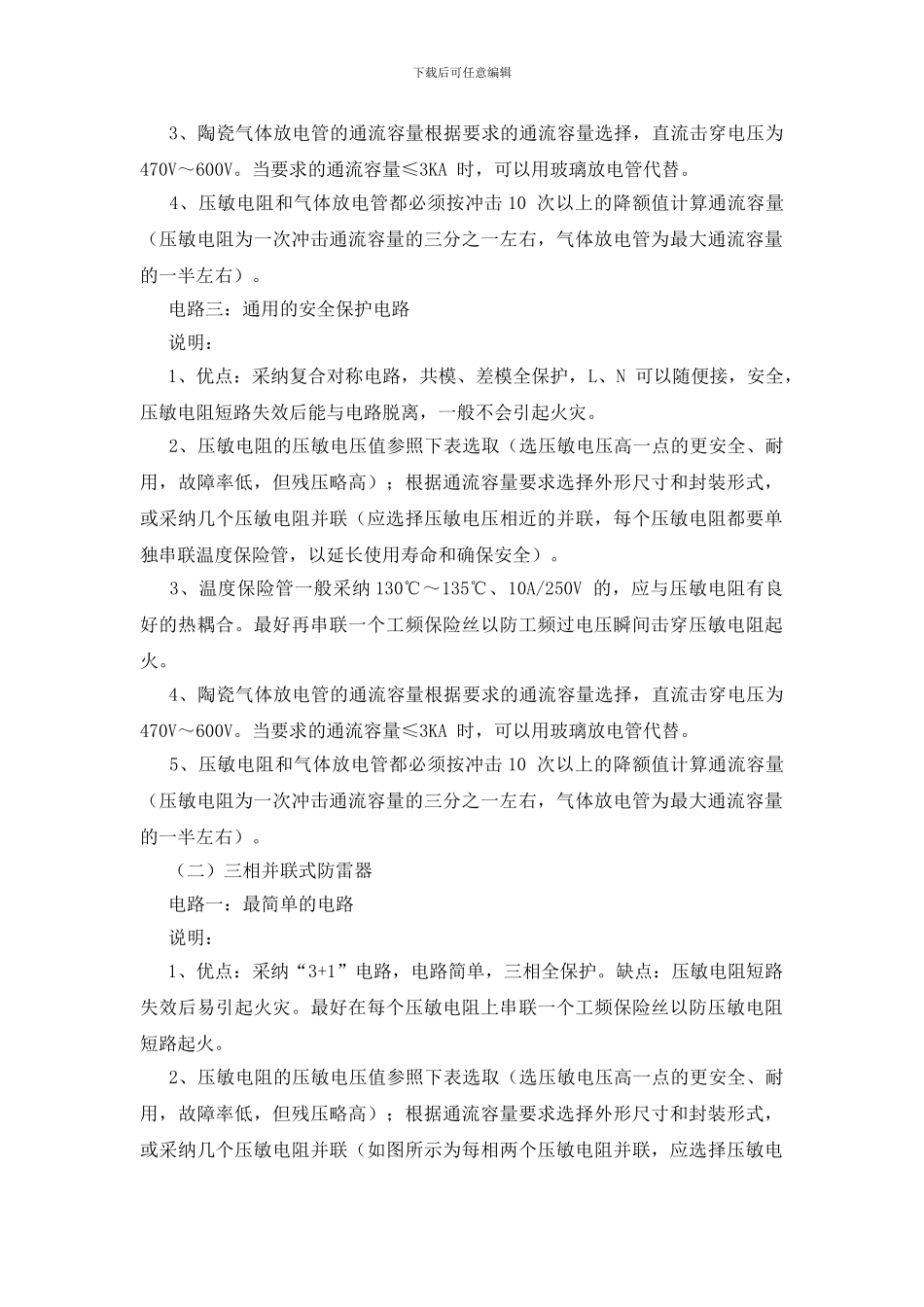

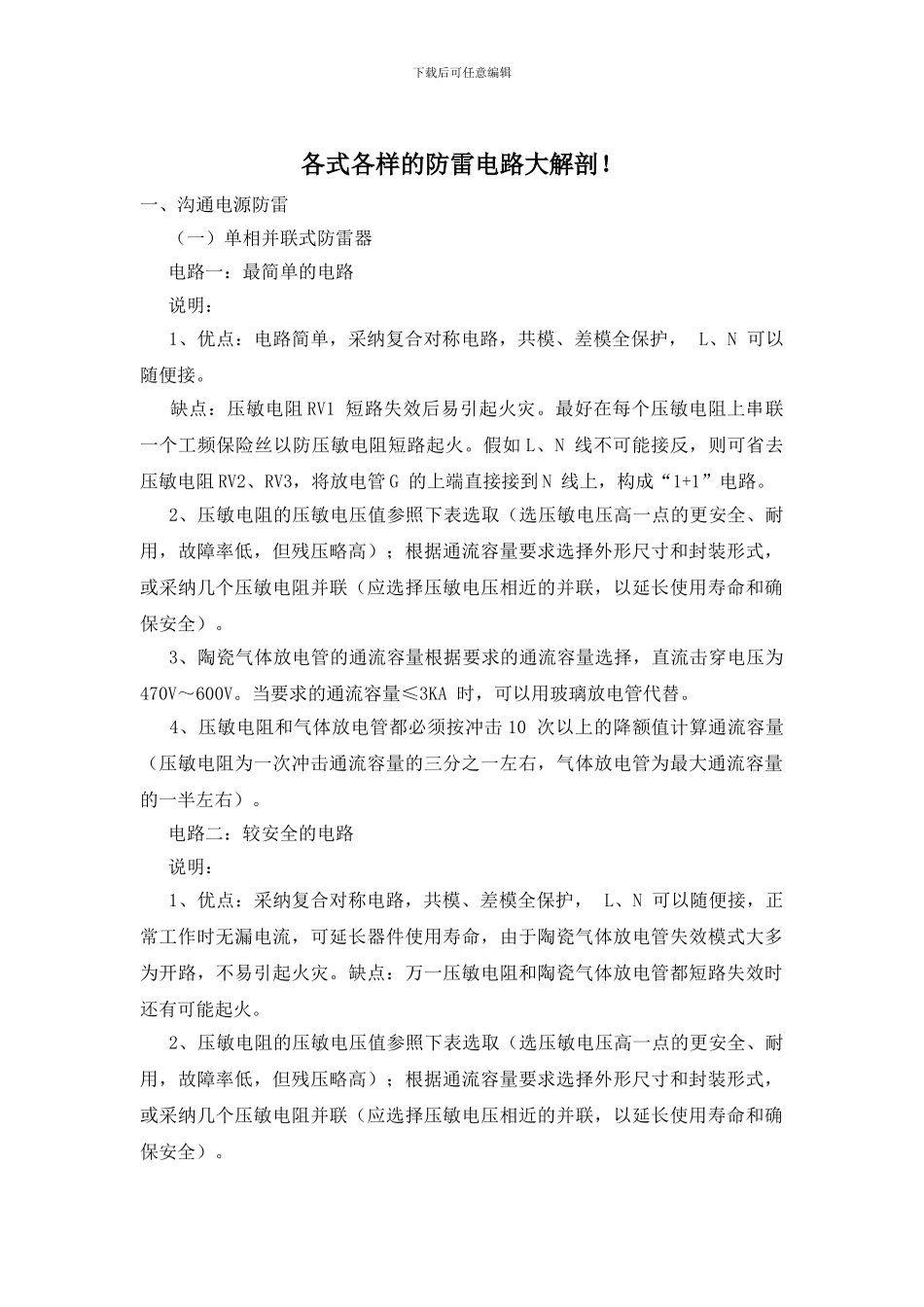

下载后可任意编辑各式各样的防雷电路大解剖！一、沟通电源防雷 （一）单相并联式防雷器 电路一：最简单的电路 说明： 1、优点：电路简单，采纳复合对称电路，共模、差模全保护， L、N 可以随便接。 缺点：压敏电阻 RV1 短路失效后易引起火灾。最好在每个压敏电阻上串联一个工频保险丝以防压敏电阻短路起火。假如 L、N 线不可能接反，则可省去压敏电阻 RV2、RV3，将放电管 G 的上端直接接到 N 线上，构成“1+1”电路。 2、压敏电阻的压敏电压值参照下表选取（选压敏电压高一点的更安全、耐用，故障率低，但残压略高）；根据通流容量要求选择外形尺寸和封装形式，或采纳几个压敏电阻并联（应选择压敏电压相近的并联，以延长使用寿命和确保安全）。 3、陶瓷气体放电管的通流容量根据要求的通流容量选择，直流击穿电压为470V～600V。当要求的通流容量≤3KA 时，可以用玻璃放电管代替。 4、压敏电阻和气体放电管都必须按冲击 10 次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。 电路二：较安全的电路 说明： 1、优点：采纳复合对称电路，共模、差模全保护， L、N 可以随便接，正常工作时无漏电流，可延长器件使用寿命，由于陶瓷气体放电管失效模式大多为开路，不易引起火灾。缺点：万一压敏电阻和陶瓷气体放电管都短路失效时还有可能起火。 2、压敏电阻的压敏电压值参照下表选取（选压敏电压高一点的更安全、耐用，故障率低，但残压略高）；根据通流容量要求选择外形尺寸和封装形式，或采纳几个压敏电阻并联（应选择压敏电压相近的并联，以延长使用寿命和确保安全）。下载后可任意编辑 3、陶瓷气体放电管的通流容量根据要求的通流容量选择，直流击穿电压为470V～600V。当要求的通流容量≤3KA 时，可以用玻璃放电管代替。 4、压敏电阻和气体放电管都必须按冲击 10 次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。 电路三：通用的安全保护电路 说明： 1、优点：采纳复合对称电路，共模、差模全保护，L、N 可以随便接，安全，压敏电阻短路失效后能与电路脱离，一般不会引起火灾。 2、压敏电阻的压敏电压值参照下表选取（选压敏电压高一点的更安全、耐用，故障率低，但残压略高）；根据通流容量要求选择外形尺寸和封装形式，或采纳几个压敏电阻并联（应选择压敏电压相近的并联，每...
