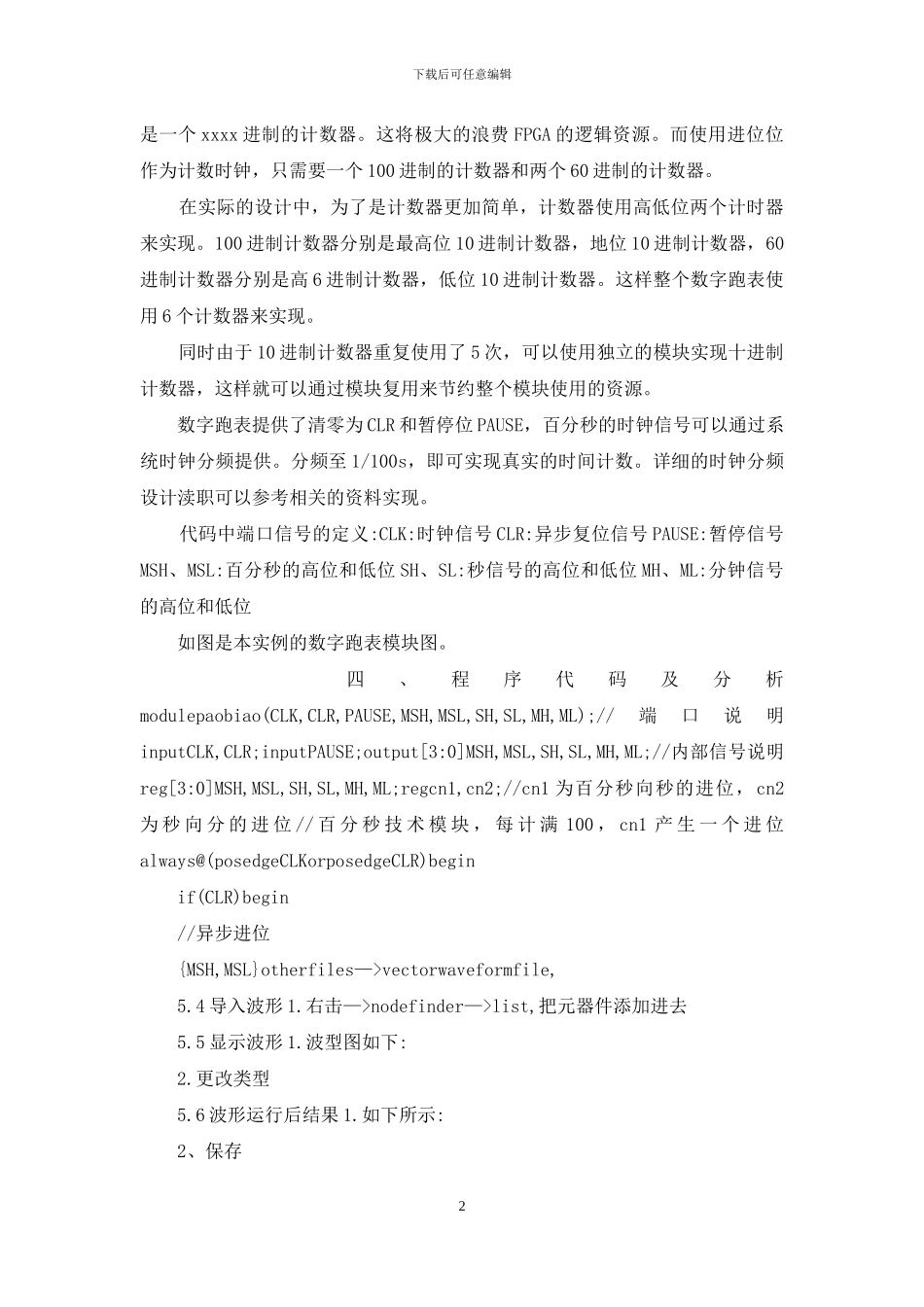

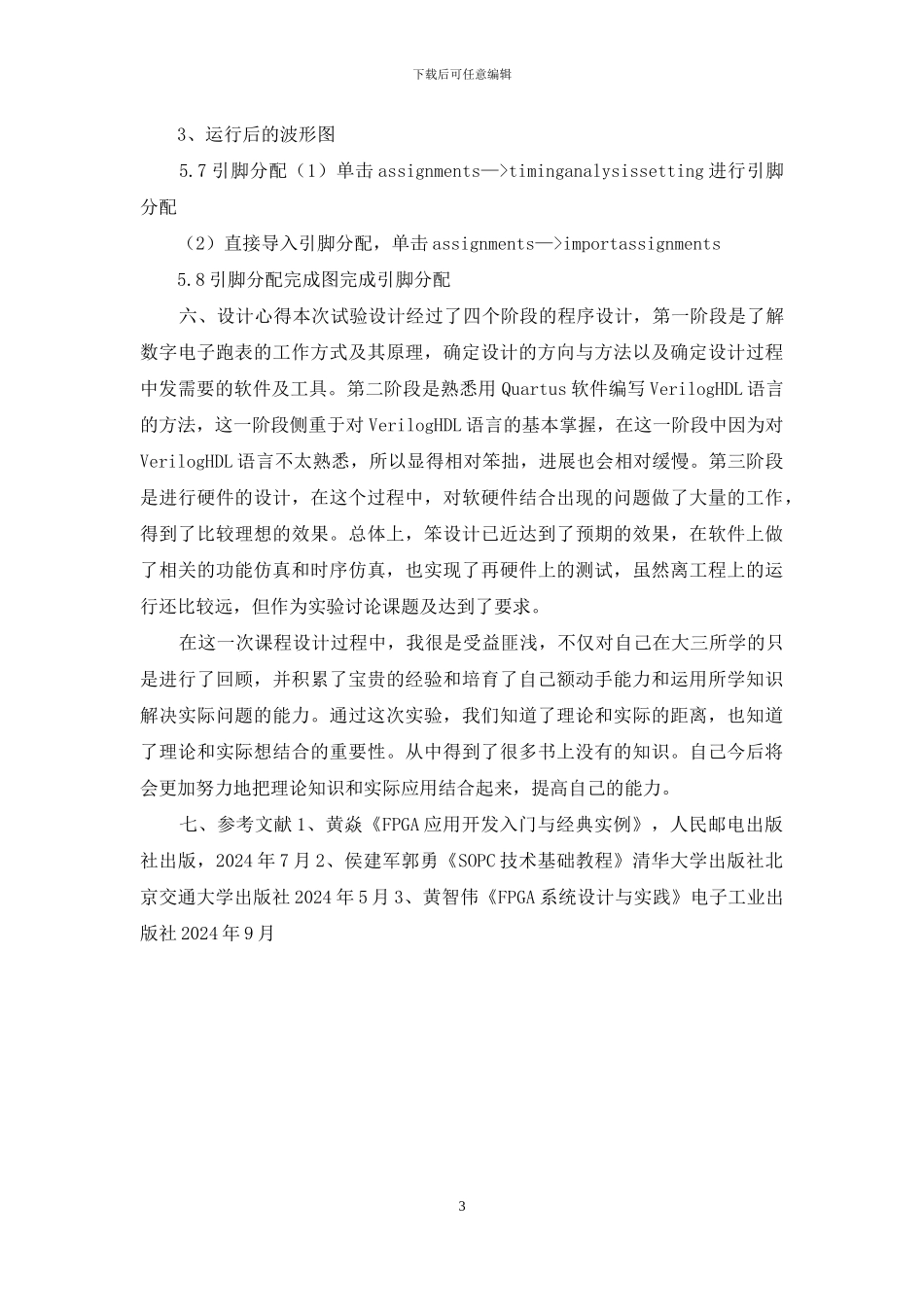

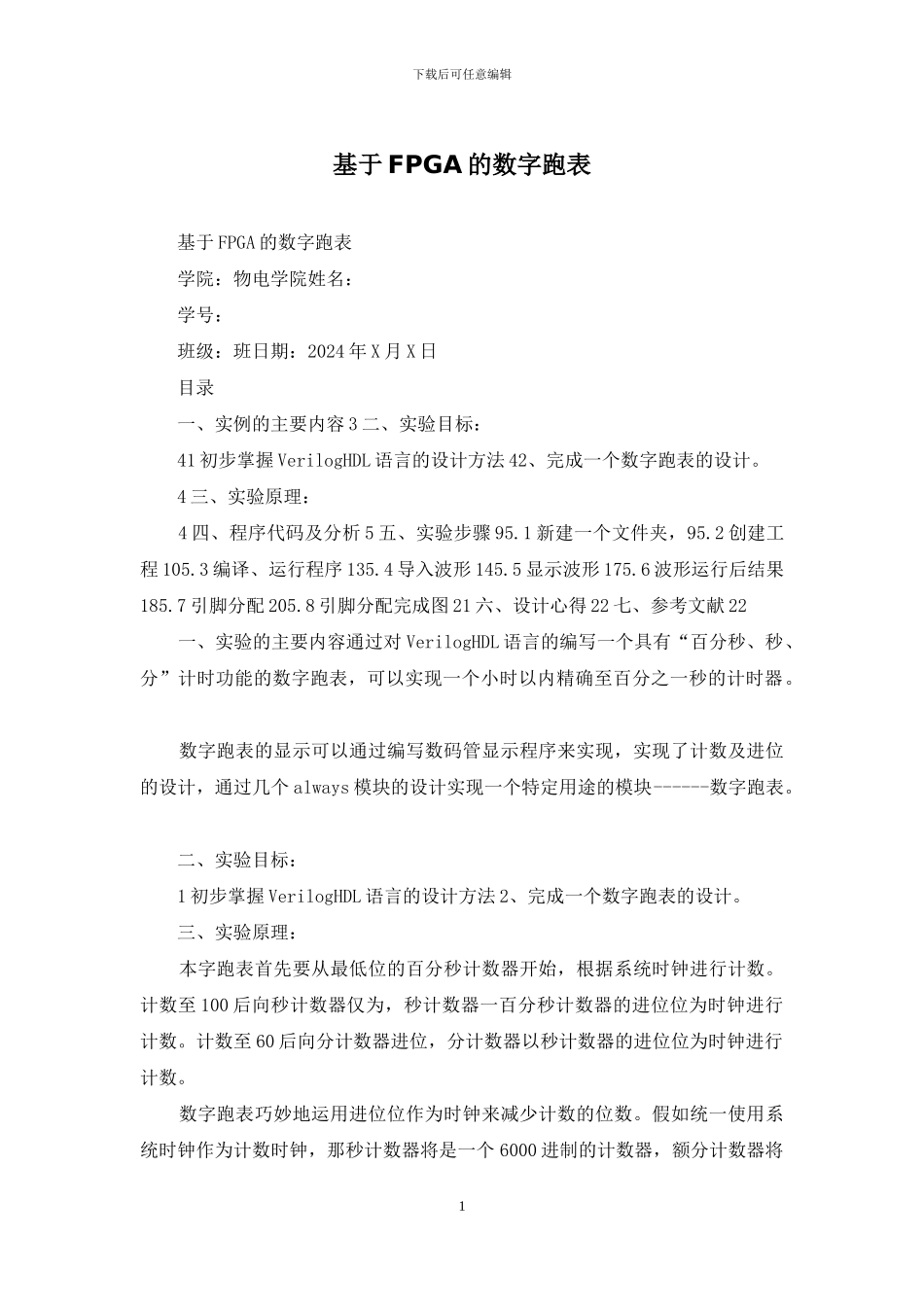

下载后可任意编辑基于 FPGA 的数字跑表 基于 FPGA 的数字跑表 学院：物电学院姓名： 学号： 班级：班日期：2024 年 X 月 X 日 目录 一、实例的主要内容 3 二、实验目标： 41 初步掌握 VerilogHDL 语言的设计方法 42、完成一个数字跑表的设计。 4 三、实验原理： 4 四、程序代码及分析 5 五、实验步骤 95.1 新建一个文件夹，95.2 创建工程 105.3 编译、运行程序 135.4 导入波形 145.5 显示波形 175.6 波形运行后结果185.7 引脚分配 205.8 引脚分配完成图 21 六、设计心得 22 七、参考文献 22 一、实验的主要内容通过对 VerilogHDL 语言的编写一个具有“百分秒、秒、分”计时功能的数字跑表，可以实现一个小时以内精确至百分之一秒的计时器。 数字跑表的显示可以通过编写数码管显示程序来实现，实现了计数及进位的设计，通过几个 always 模块的设计实现一个特定用途的模块------数字跑表。 二、实验目标： 1 初步掌握 VerilogHDL 语言的设计方法 2、完成一个数字跑表的设计。 三、实验原理： 本字跑表首先要从最低位的百分秒计数器开始，根据系统时钟进行计数。计数至 100 后向秒计数器仅为，秒计数器一百分秒计数器的进位位为时钟进行计数。计数至 60 后向分计数器进位，分计数器以秒计数器的进位位为时钟进行计数。 数字跑表巧妙地运用进位位作为时钟来减少计数的位数。假如统一使用系统时钟作为计数时钟，那秒计数器将是一个 6000 进制的计数器，额分计数器将1下载后可任意编辑是一个 xxxx 进制的计数器。这将极大的浪费 FPGA 的逻辑资源。而使用进位位作为计数时钟，只需要一个 100 进制的计数器和两个 60 进制的计数器。 在实际的设计中，为了是计数器更加简单，计数器使用高低位两个计时器来实现。100 进制计数器分别是最高位 10 进制计数器，地位 10 进制计数器，60进制计数器分别是高 6 进制计数器，低位 10 进制计数器。这样整个数字跑表使用 6 个计数器来实现。 同时由于 10 进制计数器重复使用了 5 次，可以使用独立的模块实现十进制计数器，这样就可以通过模块复用来节约整个模块使用的资源。 数字跑表提供了清零为 CLR 和暂停位 PAUSE，百分秒的时钟信号可以通过系统时钟分频提供。分频至 1/100s，即可实现真实的时间计数。详细的时钟分频设计渎职可以参考相关的资料实现。 代码中端口信号的定义:CLK:时钟信号 CLR:异步复位信号...
