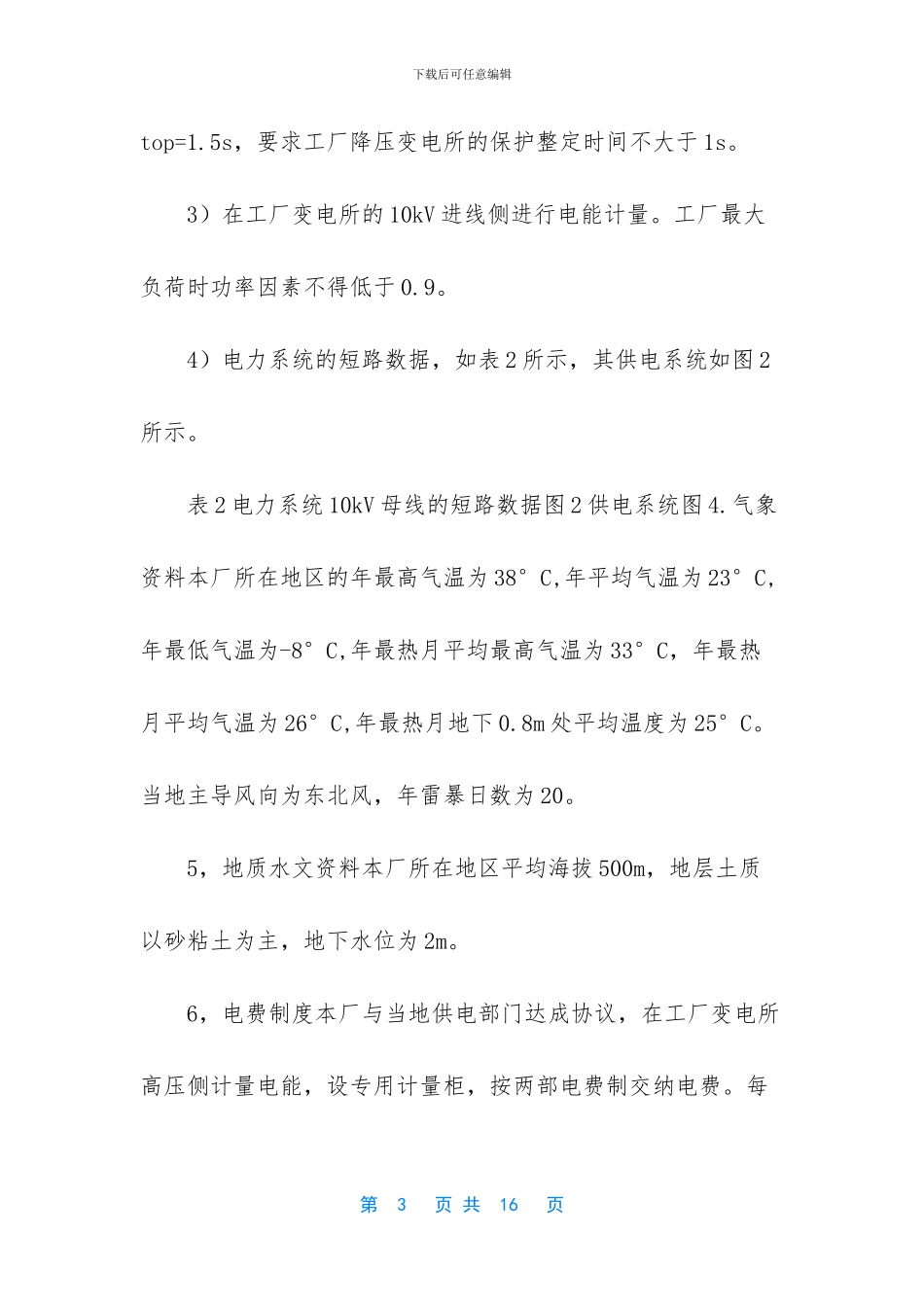

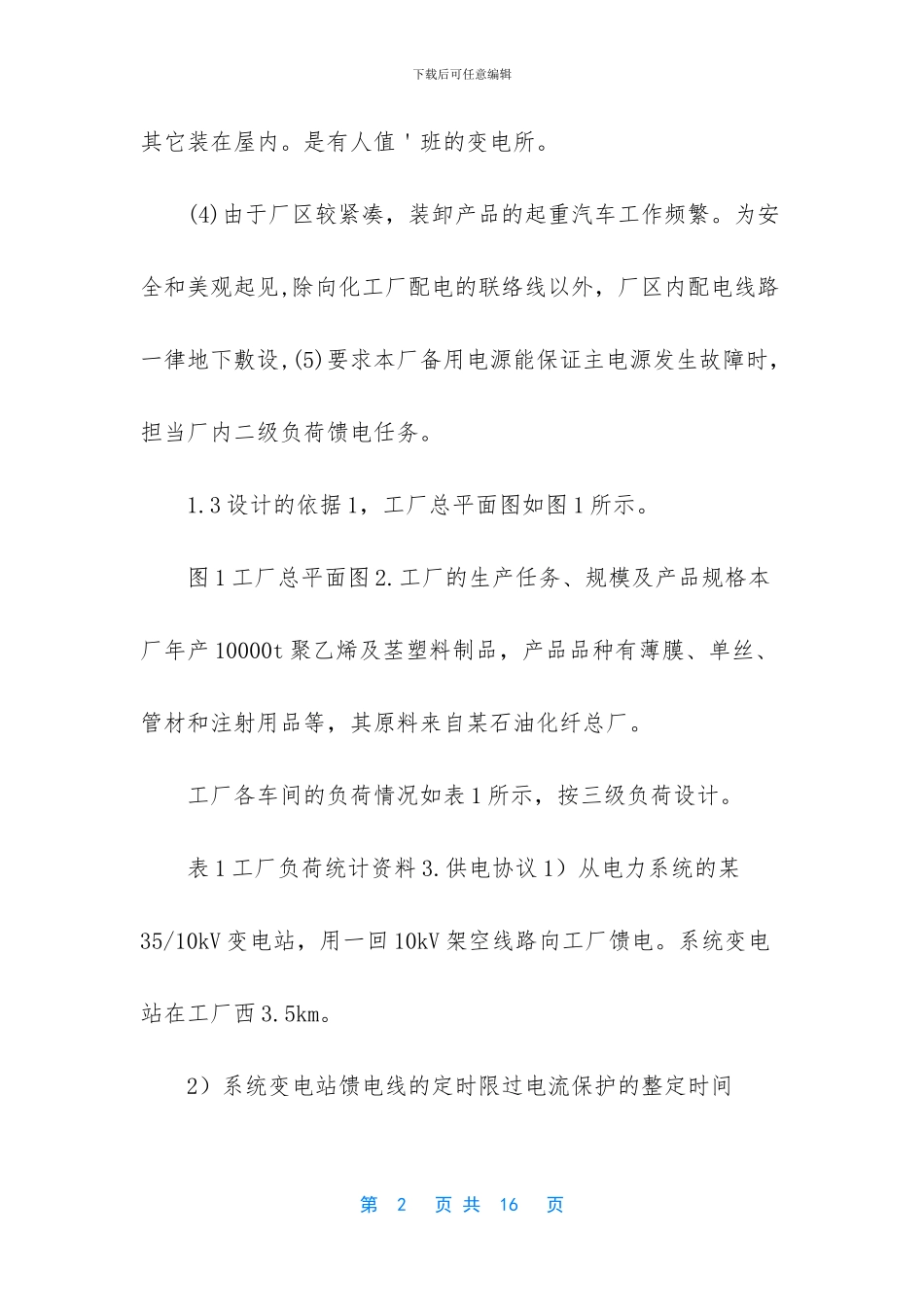

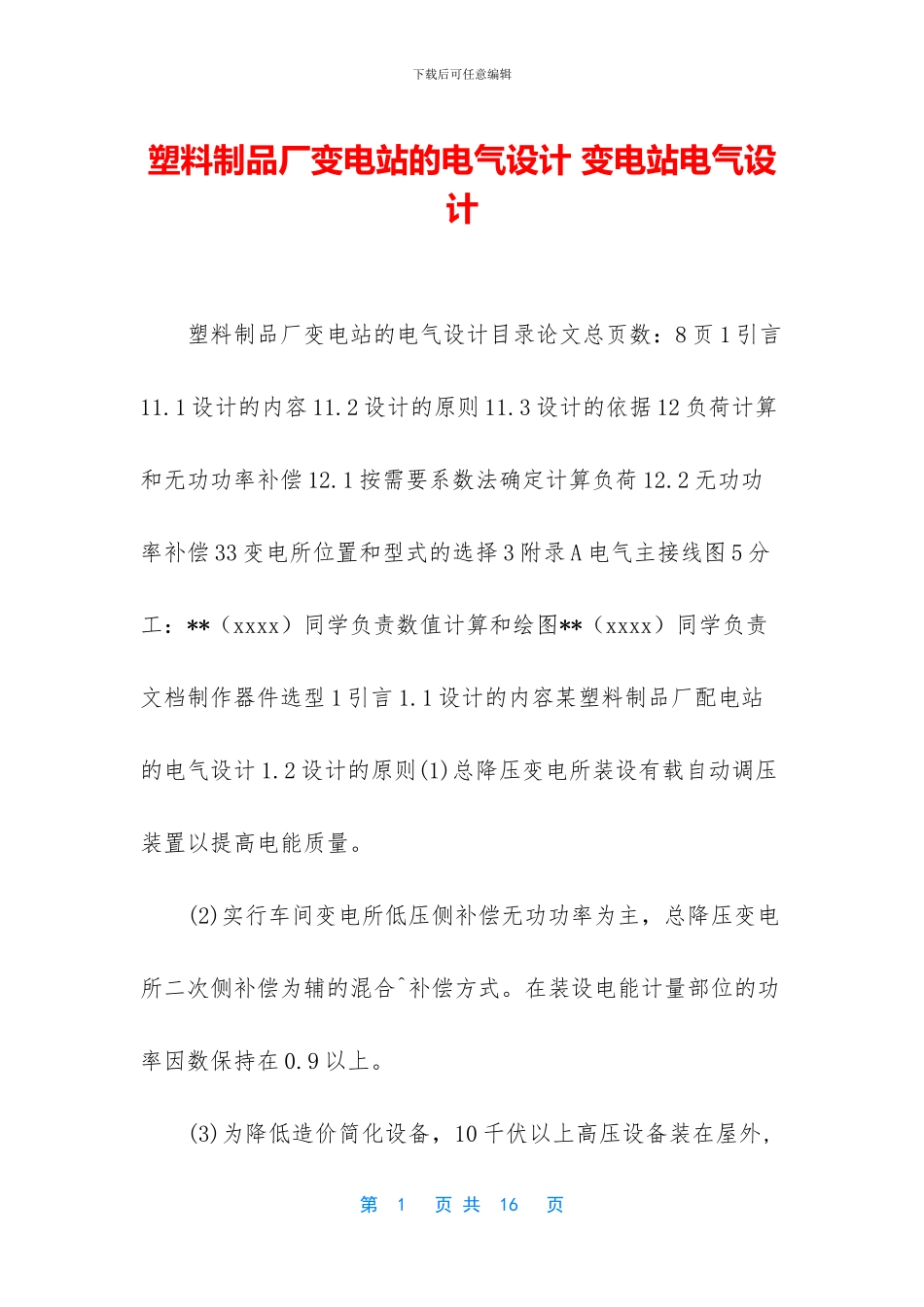

下载后可任意编辑塑料制品厂变电站的电气设计 变电站电气设计 塑料制品厂变电站的电气设计目录论文总页数：8 页 1 引言11.1 设计的内容 11.2 设计的原则 11.3 设计的依据 12 负荷计算和无功功率补偿 12.1 按需要系数法确定计算负荷 12.2 无功功率补偿 33 变电所位置和型式的选择 3 附录 A 电气主接线图 5 分工：**（xxxx）同学负责数值计算和绘图**（xxxx）同学负责文档制作器件选型 1 引言 1.1 设计的内容某塑料制品厂配电站的电气设计 1.2 设计的原则(1)总降压变电所装设有载自动调压装置以提高电能质量。 (2)实行车间变电所低压侧补偿无功功率为主，总降压变电所二次侧补偿为辅的混合^补偿方式。在装设电能计量部位的功率因数保持在 0.9 以上。 (3)为降低造价简化设备，10 千伏以上高压设备装在屋外,第 1 页 共 16 页下载后可任意编辑其它装在屋内。是有人值＇班的变电所。 (4)由于厂区较紧凑，装卸产品的起重汽车工作频繁。为安全和美观起见,除向化工厂配电的联络线以外，厂区内配电线路一律地下敷设,(5)要求本厂备用电源能保证主电源发生故障时，担当厂内二级负荷馈电任务。 1.3 设计的依据 1，工厂总平面图如图 1 所示。 图 1 工厂总平面图 2.工厂的生产任务、规模及产品规格本厂年产 10000t 聚乙烯及茎塑料制品，产品品种有薄膜、单丝、管材和注射用品等，其原料来自某石油化纤总厂。 工厂各车间的负荷情况如表 1 所示，按三级负荷设计。 表 1 工厂负荷统计资料 3.供电协议 1）从电力系统的某35/10kV 变电站，用一回 10kV 架空线路向工厂馈电。系统变电站在工厂西 3.5km。 2）系统变电站馈电线的定时限过电流保护的整定时间第 2 页 共 16 页下载后可任意编辑top=1.5s，要求工厂降压变电所的保护整定时间不大于 1s。 3）在工厂变电所的 10kV 进线侧进行电能计量。工厂最大负荷时功率因素不得低于 0.9。 4）电力系统的短路数据，如表 2 所示，其供电系统如图 2所示。 表 2 电力系统 10kV 母线的短路数据图 2 供电系统图 4.气象资料本厂所在地区的年最高气温为 38°C,年平均气温为 23°C,年最低气温为-8°C,年最热月平均最高气温为 33°C，年最热月平均气温为 26°C,年最热月地下 0.8m 处平均温度为 25°C。当地主导风向为东北风，年雷暴日数为 20。 5，地质水文资料本厂所在地区平均海拔 500m，地层土质以砂粘土为主，地下水位为 2m。 6...
