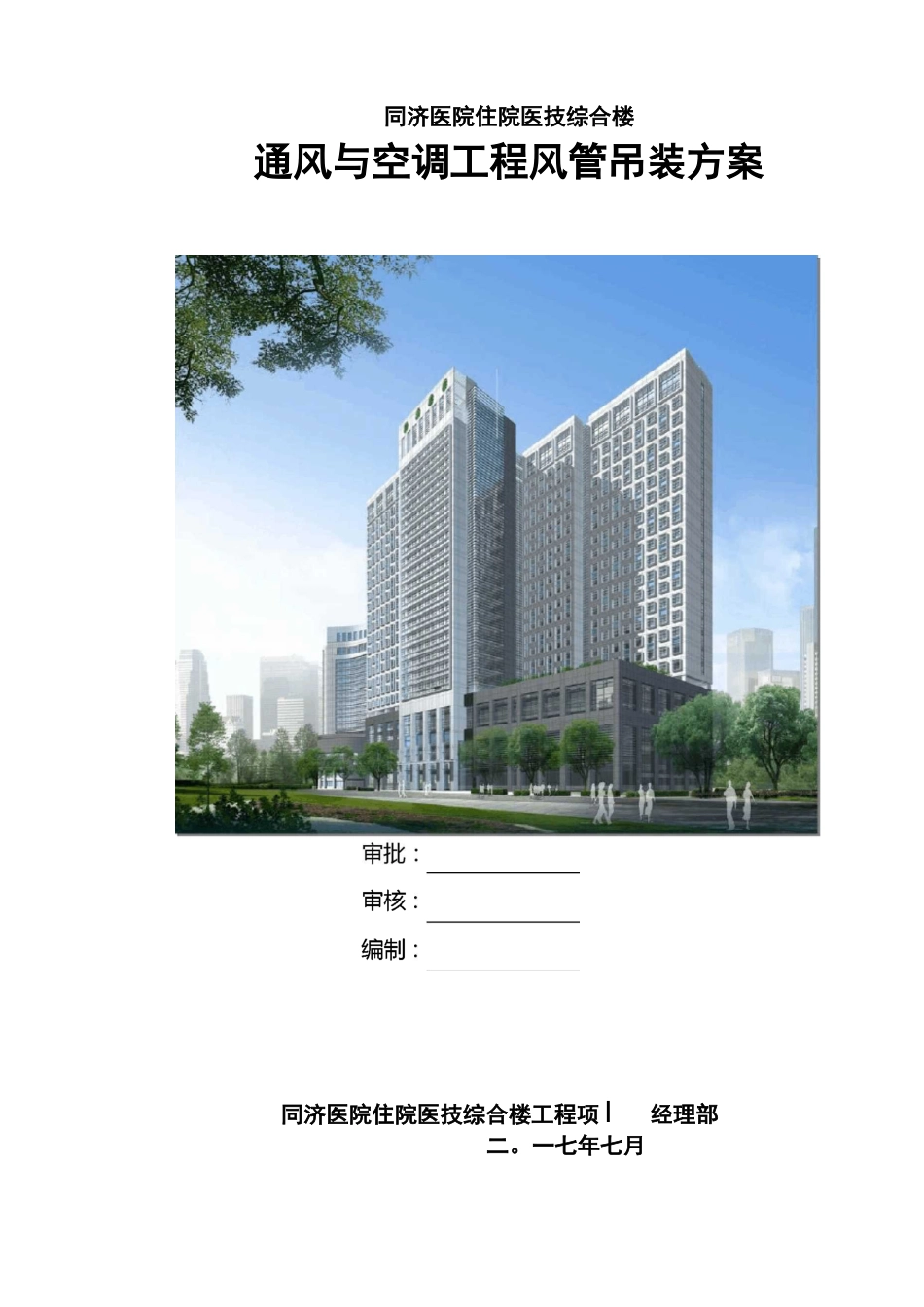

风管吊装方案

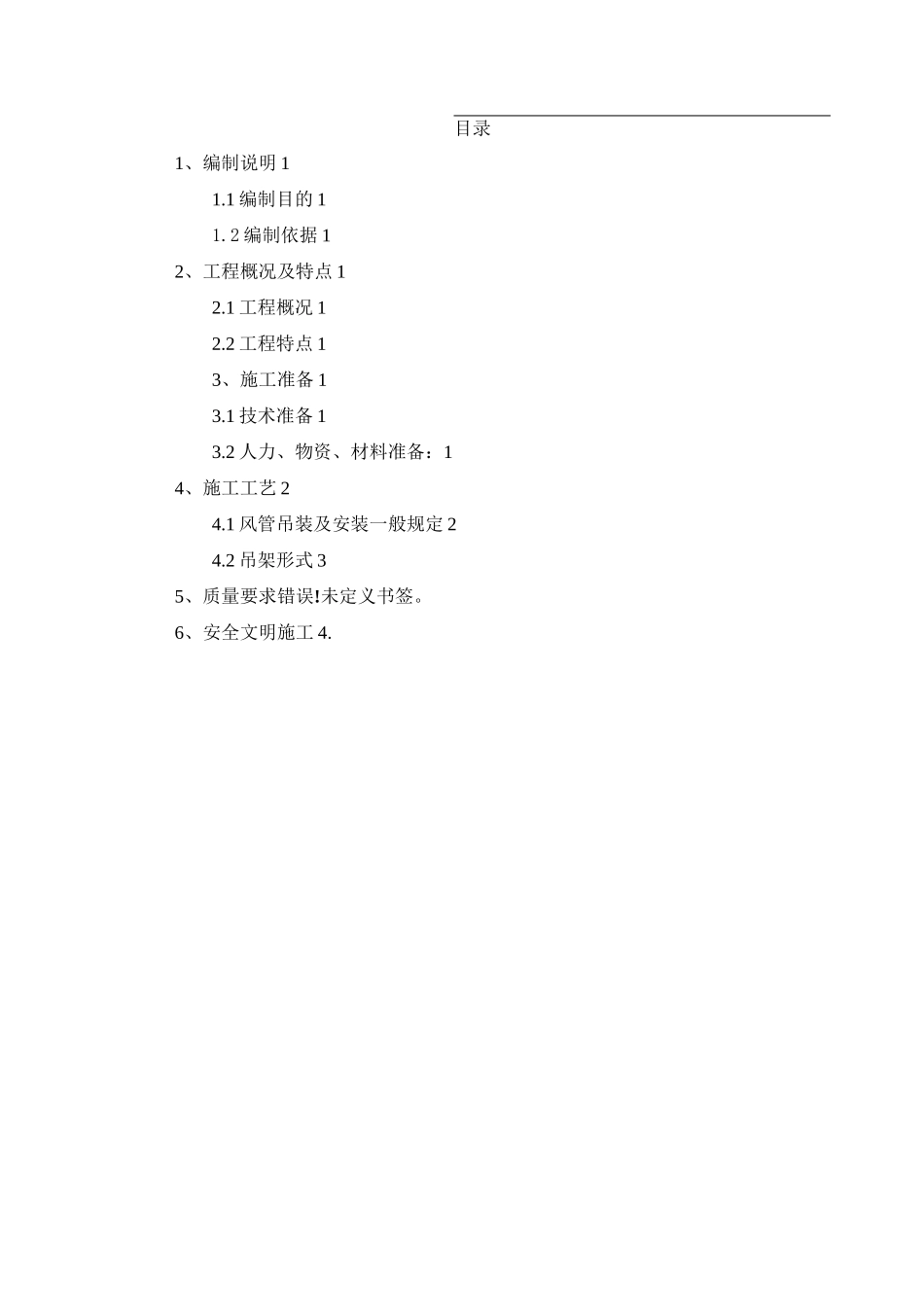

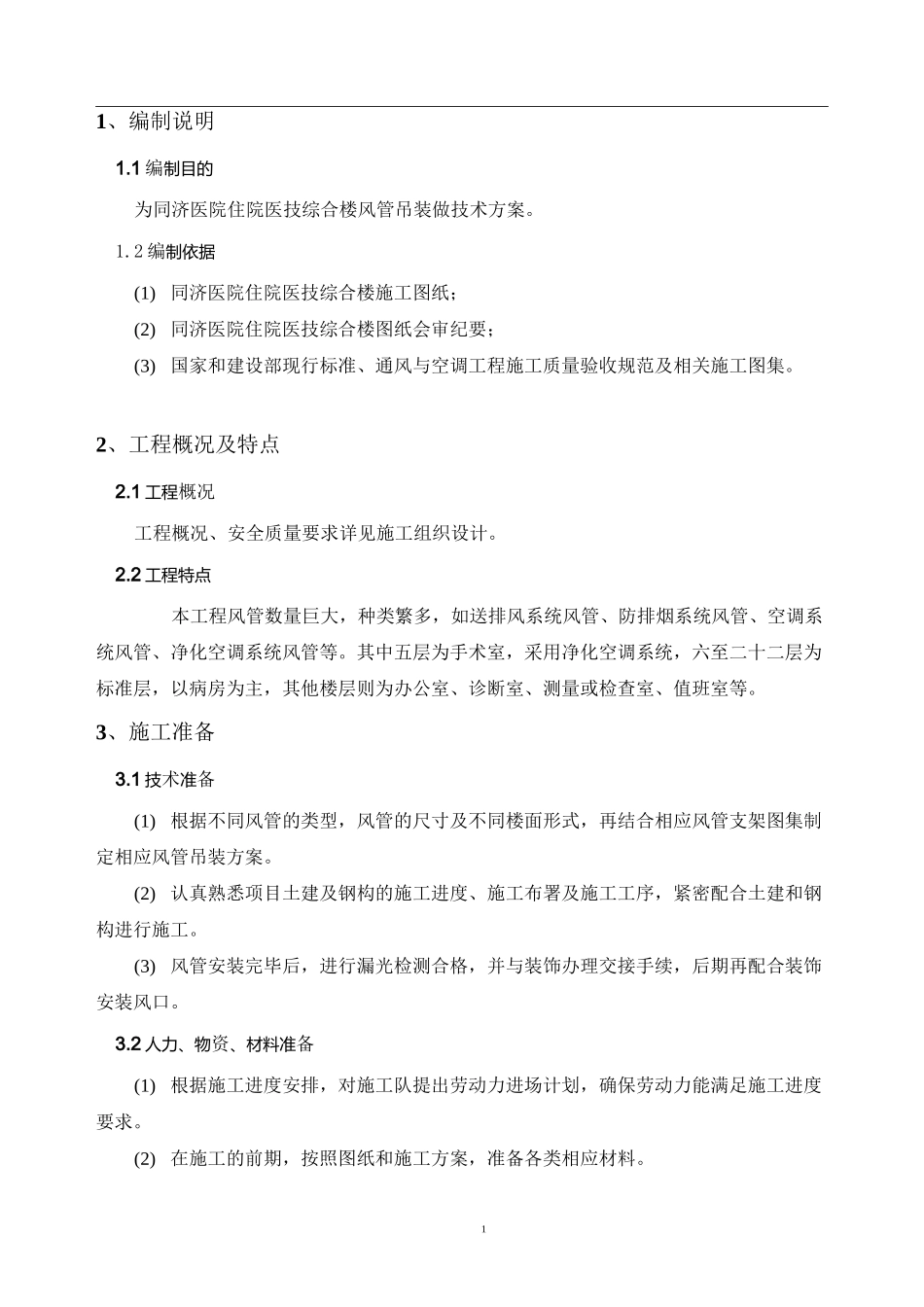

同济医院住院医技综合楼通风与空调工程风管吊装方案二。一七年七月同济医院住院医技综合楼工程项 I经理部目录1、编制说明 11.1 编制目的 11.2 编制依据 12、工程概况及特点 12.1 工程概况 12.2 工程特点 13、施工准备 13.1 技术准备 13.2 人力、物资、材料准备：14、施工工艺 24.1 风管吊装及安装一般规定 24.2 吊架形式 35、质量要求错误!未定义书签。6、安全文明施工 4.11、编制说明1.1 编制目的为同济医院住院医技综合楼风管吊装做技术方案。1.2 编制依据(1) 同济医院住院医技综合楼施工图纸；(2) 同济医院住院医技综合楼图纸会审纪要；(3) 国家和建设部现行标准、通风与空调工程施工质量验收规范及相关施工图集。2、工程概况及特点2.1 工程概况工程概况、安全质量要求详见施工组织设计。2.2 工程特点本工程风管数量巨大，种类繁多，如送排风系统风管、防排烟系统风管、空调系统风管、净化空调系统风管等。其中五层为手术室，采用净化空调系统，六至二十二层为标准层，以病房为主，其他楼层则为办公室、诊断室、测量或检查室、值班室等。3、施工准备3.1 技术准备(1) 根据不同风管的类型，风管的尺寸及不同楼面形式，再结合相应风管支架图集制定相应风管吊装方案。(2) 认真熟悉项目土建及钢构的施工进度、施工布署及施工工序，紧密配合土建和钢构进行施工。(3) 风管安装完毕后，进行漏光检测合格，并与装饰办理交接手续，后期再配合装饰安装风口。3.2 人力、物资、材料准备(1) 根据施工进度安排，对施工队提出劳动力进场计划，确保劳动力能满足施工进度要求。(2) 在施工的前期，按照图纸和施工方案，准备各类相应材料。24、施工工艺4.1 风管吊装及安装一般规定4.1.1 横担规格：长边长 L(mm)横担规格(mm)吊杆孑Ld(mm)LW50030X38.5500VLW160040X410.51600VLW300050X512.5L>30005#槽钢12.54.1.2 本工程的风管吊杆为镀锌通丝吊杆，吊杆规格：L<800mm,镀锌通丝则为① 10,800mmWLW2000mm,镀锌通丝则为① 12,L>2000mm,镀锌通丝则为① 14。4.1.3 支吊架间距：(1)风管水平安装，直径或边长小于等于 400mm，间距不得大于 4m，大于 400mm，间距不得大于 3m；⑵ 风管垂直安装，间距不应大于 3m,单根直管至少应有 2 个固定点；(3) 边长大于 2500mm 超宽超重特殊风管的支吊架应按设计规定；(4) 当水平悬吊的主、干管风管长度超过 20m 时，应设置防止摆动的固定点，每个系统不少于 1 个；(5) 吊架...
