大型小区供电设计..

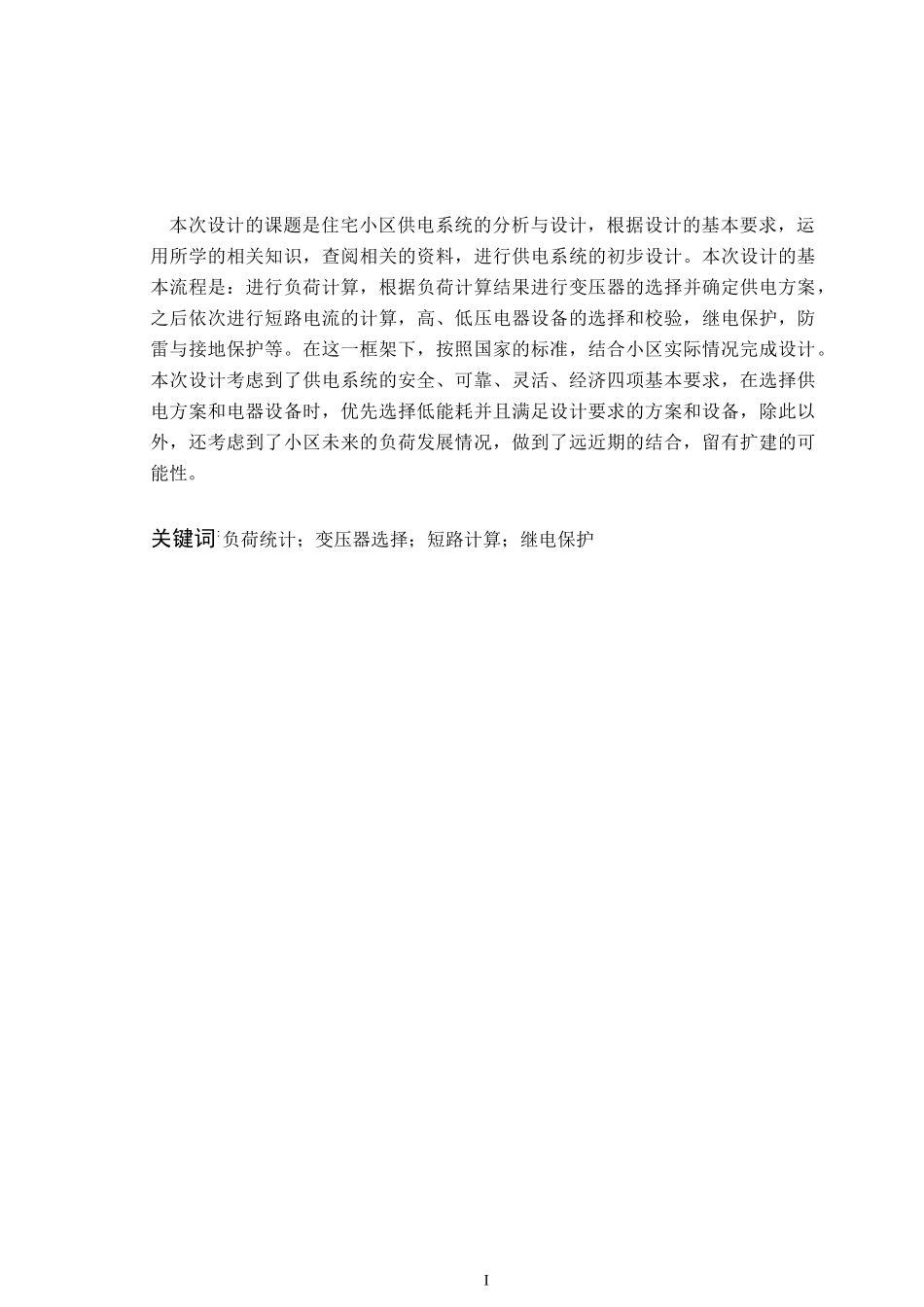

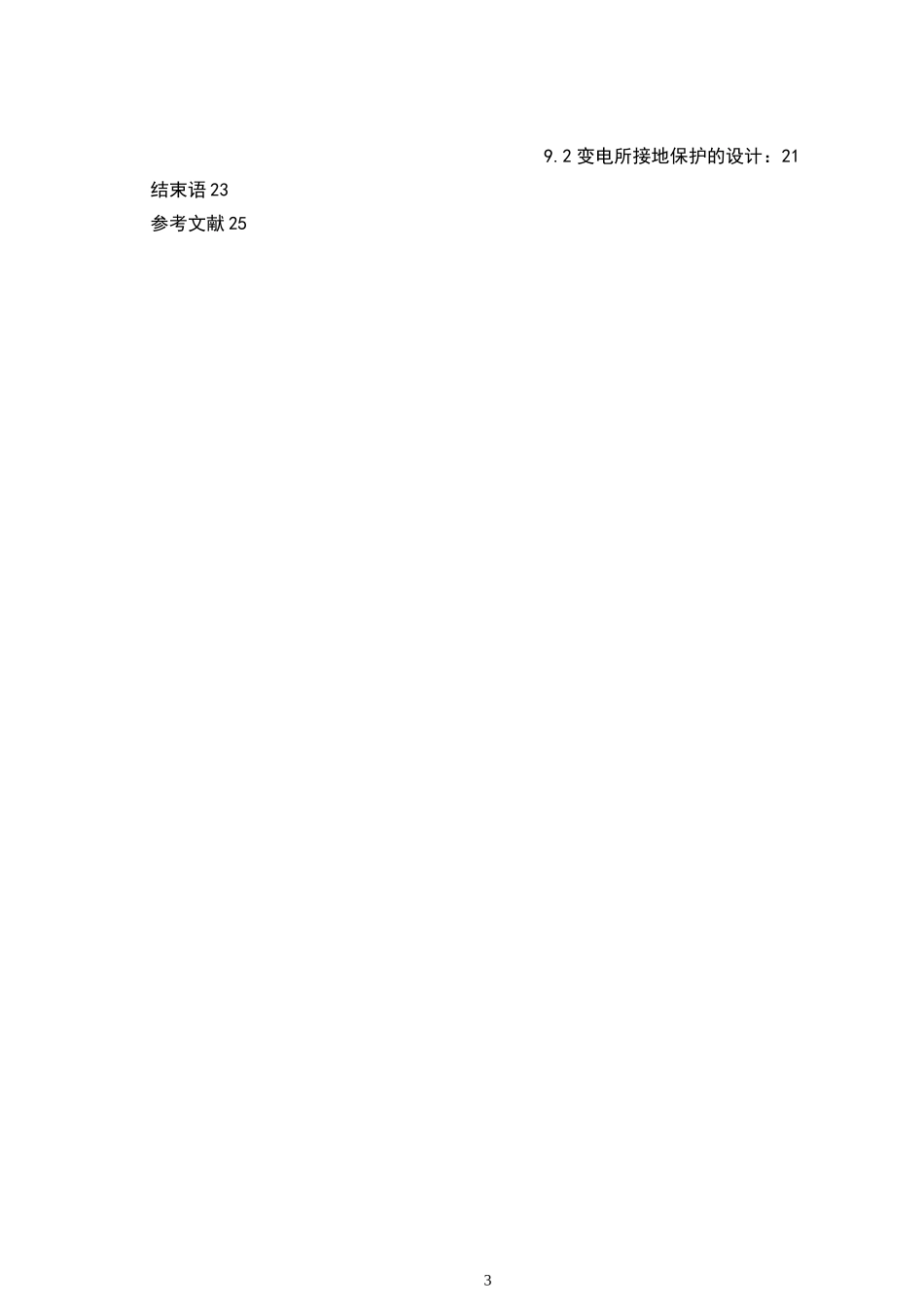

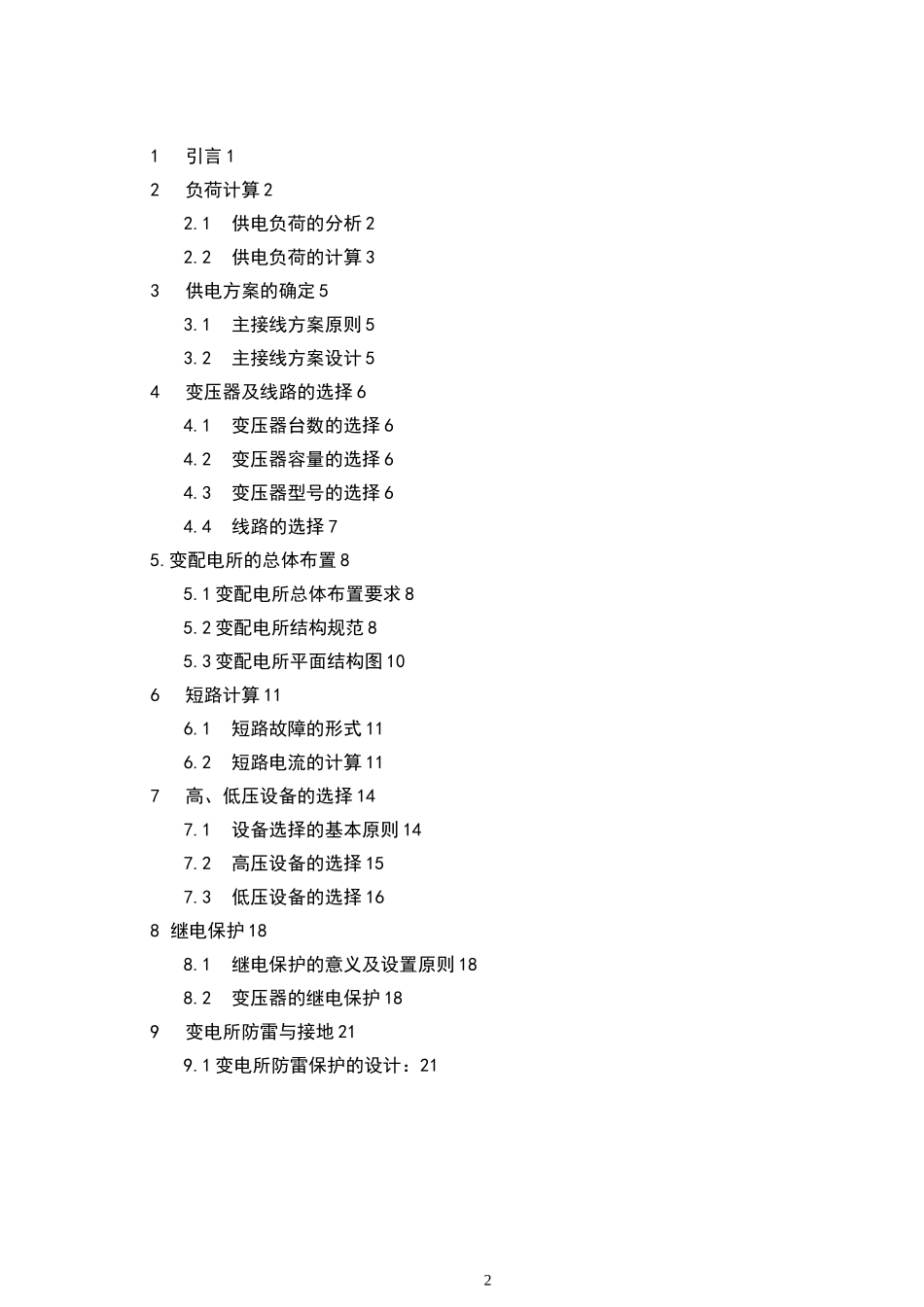

I本次设计的课题是住宅小区供电系统的分析与设计，根据设计的基本要求，运用所学的相关知识，查阅相关的资料，进行供电系统的初步设计。本次设计的基本流程是：进行负荷计算，根据负荷计算结果进行变压器的选择并确定供电方案，之后依次进行短路电流的计算，高、低压电器设备的选择和校验，继电保护，防雷与接地保护等。在这一框架下，按照国家的标准，结合小区实际情况完成设计。本次设计考虑到了供电系统的安全、可靠、灵活、经济四项基本要求，在选择供电方案和电器设备时，优先选择低能耗并且满足设计要求的方案和设备，除此以外，还考虑到了小区未来的负荷发展情况，做到了远近期的结合，留有扩建的可能性。关键词:负荷统计；变压器选择；短路计算；继电保护21引言 12负荷计算 22.1供电负荷的分析 22.2供电负荷的计算 33供电方案的确定 53.1主接线方案原则 53.2主接线方案设计 54变压器及线路的选择 64.1变压器台数的选择 64.2变压器容量的选择 64.3变压器型号的选择 64.4线路的选择 75.变配电所的总体布置 85.1 变配电所总体布置要求 85.2 变配电所结构规范 85.3 变配电所平面结构图 106短路计算 116.1短路故障的形式 116.2短路电流的计算 117高、低压设备的选择 147.1设备选择的基本原则 147.2高压设备的选择 157.3低压设备的选择 168 继电保护 188.1继电保护的意义及设置原则 188.2变压器的继电保护 189变电所防雷与接地 219.1 变电所防雷保护的设计：2139.2 变电所接地保护的设计：21结束语 23参考文献 2511引言研究意义：近几年来随着我国社会经济迅速发展，人民的生活水平有了大幅提高，对居住环境的方便、安全、环保、舒适程度等方面提出了更高的要求。这使得住宅小区的供电系统要能够适应小区的用电负荷要求及小区的长远规划，从多方面考虑，进而设计出最合理的供电方案，以使供电系统的运行更加经济、灵活、安全、可靠。发展现状：近年来，我国城市化正处于又一新的发展阶段，城市地区的住宅建筑林立，建筑标准越来越现代化，不同种类的小区对用电负荷的要求也不尽相同，但总体的趋势是用电负荷有较大增高，在夏冬季节或用电高峰时段时，用电负荷有较大的波动，造成供电的不稳定或是停电时有发生，为居民用电带来了诸多不便，因此要求小区供电系统要具备更高的可靠性与安全性。随着城市化进程的逐年加快，城市用地更加紧张、用电负荷更加集中，城市的电力电网也逐步由架空向电缆过渡，老旧的配电...
