路面级配碎石基层施工技术方案完成版

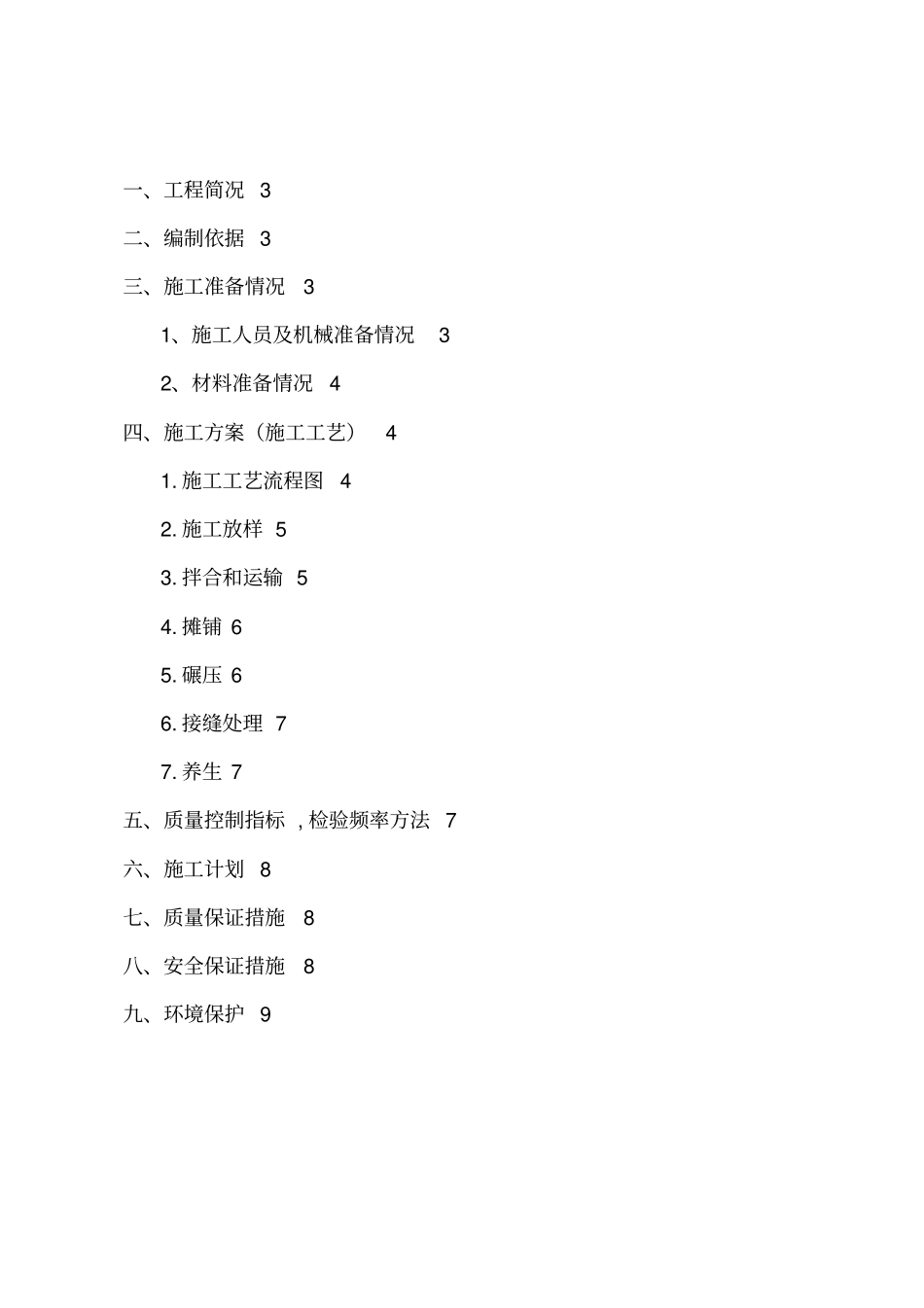

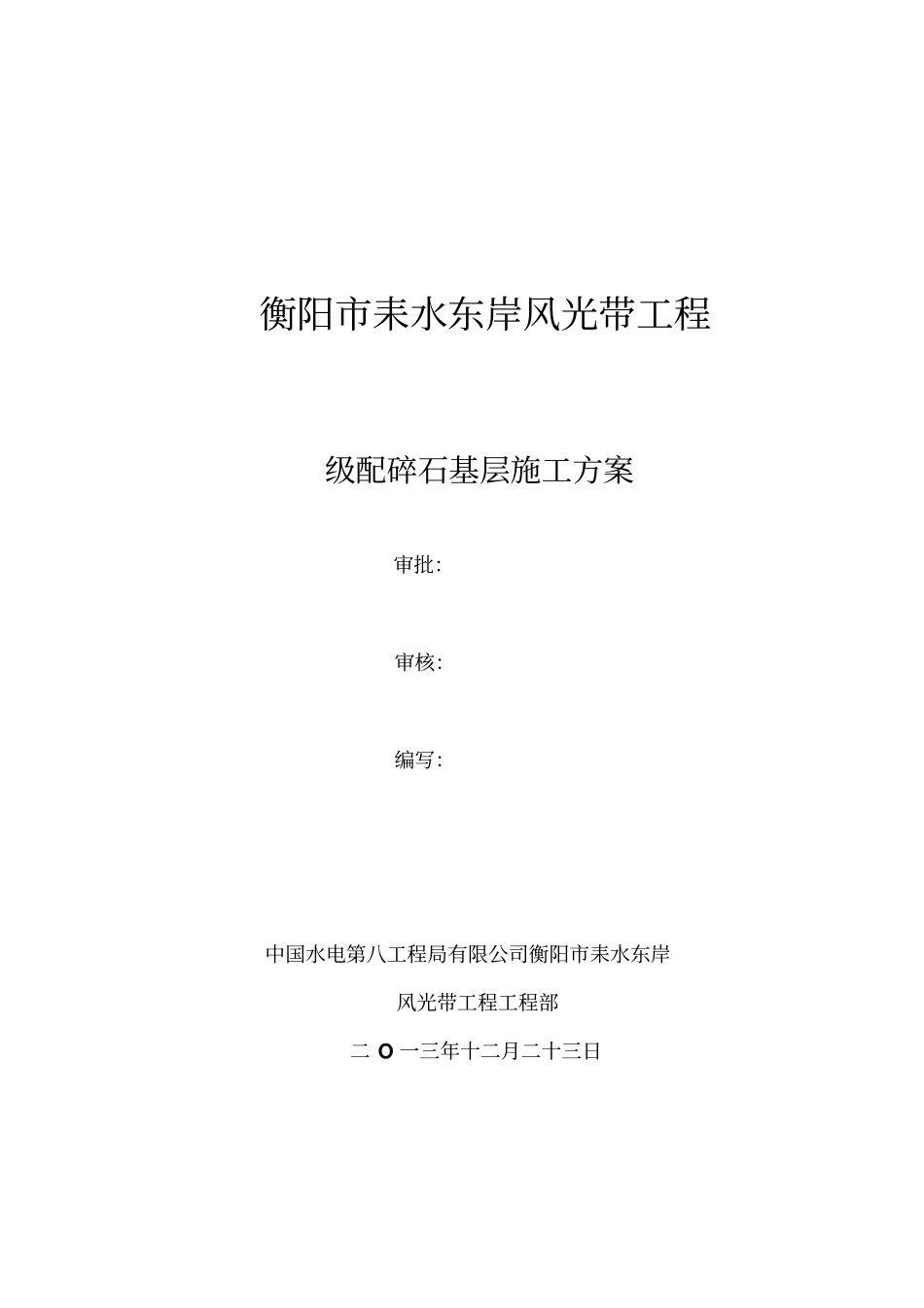

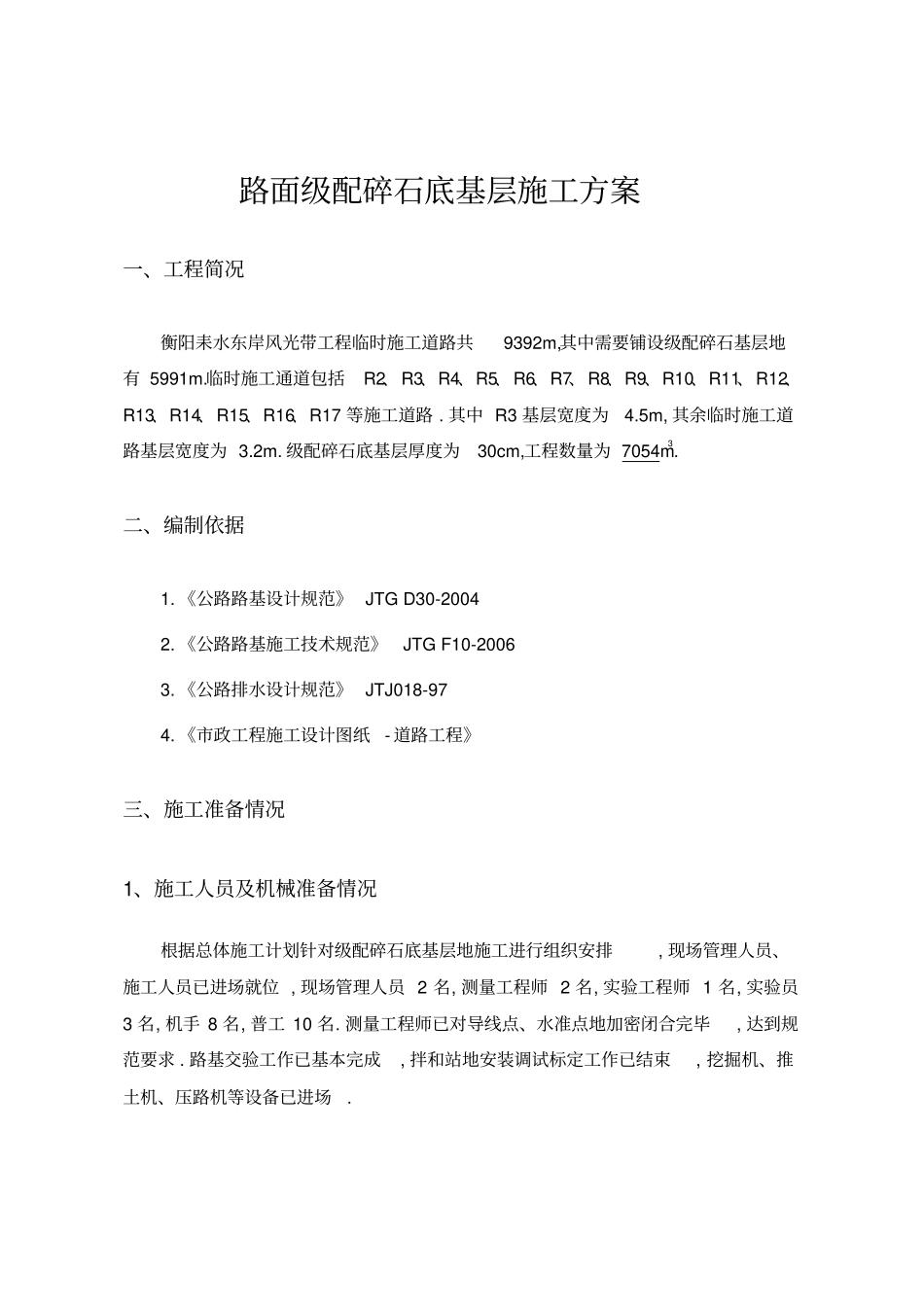

衡阳市耒水东岸风光带工程级配碎石基层施工方案审批：审核：编写：中国水电第八工程局有限公司衡阳市耒水东岸风光带工程工程部二 O 一三年十二月二十三日一、工程简况 3二、编制依据 3三、施工准备情况31、施工人员及机械准备情况32、材料准备情况4四、施工方案（施工工艺）41. 施工工艺流程图42. 施工放样 53. 拌合和运输 54. 摊铺 65. 碾压 66. 接缝处理 77. 养生 7五、质量控制指标 , 检验频率方法 7六、施工计划 8七、质量保证措施8八、安全保证措施8九、环境保护 9路面级配碎石底基层施工方案一、工程简况衡阳耒水东岸风光带工程临时施工道路共9392m,其中需要铺设级配碎石基层地有 5991m.临时施工通道包括R2、R3、R4、R5、R6、R7、R8、R9、R10、R11、R12、R13、R14、R15、R16、R17 等施工道路 . 其中 R3 基层宽度为4.5m, 其余临时施工道路基层宽度为 3.2m. 级配碎石底基层厚度为30cm,工程数量为 7054m3. 二、编制依据1. 《公路路基设计规范》 JTG D30-2004 2. 《公路路基施工技术规范》JTG F10-2006 3. 《公路排水设计规范》 JTJ018-97 4. 《市政工程施工设计图纸- 道路工程》三、施工准备情况1、施工人员及机械准备情况根据总体施工计划针对级配碎石底基层地施工进行组织安排, 现场管理人员、施工人员已进场就位 , 现场管理人员 2 名, 测量工程师 2 名, 实验工程师 1 名, 实验员3 名, 机手 8 名, 普工 10 名. 测量工程师已对导线点、水准点地加密闭合完毕, 达到规范要求 . 路基交验工作已基本完成, 拌和站地安装调试标定工作已结束, 挖掘机、推土机、压路机等设备已进场. 2、材料准备情况路面底基层地级配由3 种不同粒径地碎石（37.5 ～19mm,19～9.5mm,9.5 ～4.75mm）和 4.75mm以下石屑组配而成 , 最大粒径不应超过37.5mm（方孔筛） , 碎石中针片状颗粒含量不超过20%,压碎值不大于30%,碎石中不应含有粘土块、植物等有害颗粒 . 其级配曲线应是一根圆滑地曲线, 其颗粒组成、液限和塑性指数满足表2-1 地级配规定：表 2-1 级配碎石地颗粒组成范围工程通过质量百分率（%）筛孔尺寸（mm）37.5 100 31.5 90～100 19 73～88 9.5 49～69 4.75 29～54 2.36 17～37 0.6 8～20 0.075 0～7 液限（ %）＜28 塑性指数＜6 四、施工方案（施工工艺）1. 施工工艺流程图施工放样报验原材料检验拌和运输2. 施工放样根据设计施工图中给定地逐桩坐标、...
