路面超高排水施工技术方案

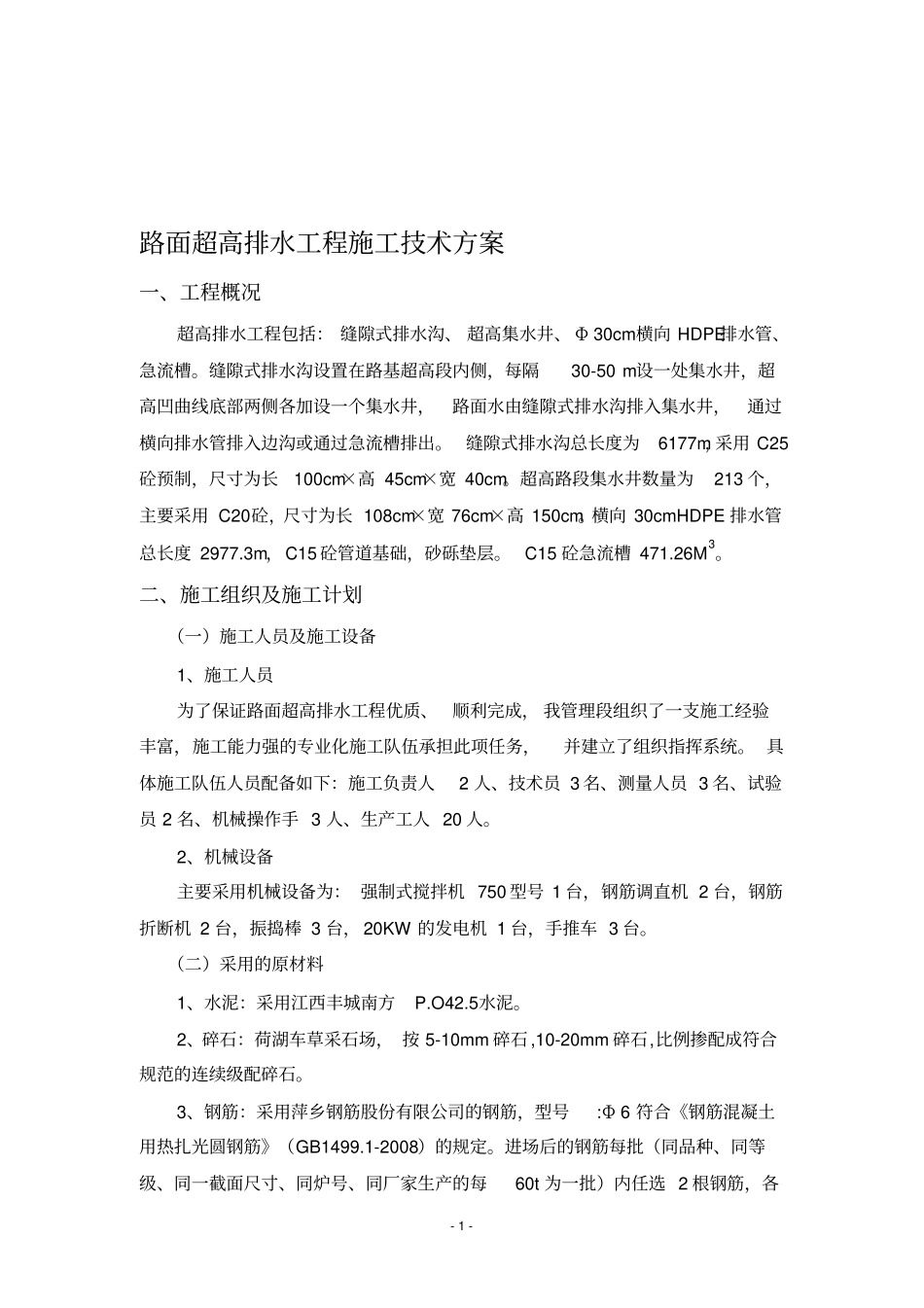

- 1 - 路面超高排水工程施工技术方案一、工程概况超高排水工程包括： 缝隙式排水沟、 超高集水井、 Φ 30cm横向 HDPE排水管、急流槽。缝隙式排水沟设置在路基超高段内侧，每隔30-50 m设一处集水井，超高凹曲线底部两侧各加设一个集水井，路面水由缝隙式排水沟排入集水井，通过横向排水管排入边沟或通过急流槽排出。 缝隙式排水沟总长度为6177m，采用 C25砼预制，尺寸为长100cm×高 45cm×宽 40cm。超高路段集水井数量为213 个，主要采用 C20砼，尺寸为长 108cm×宽 76cm×高 150cm。横向 30cmHDPE 排水管总长度 2977.3m，C15 砼管道基础，砂砾垫层。 C15 砼急流槽 471.26M3。二、施工组织及施工计划（一）施工人员及施工设备1、施工人员为了保证路面超高排水工程优质、顺利完成， 我管理段组织了一支施工经验丰富，施工能力强的专业化施工队伍承担此项任务，并建立了组织指挥系统。 具体施工队伍人员配备如下：施工负责人2 人、技术员 3 名、测量人员 3 名、试验员 2 名、机械操作手 3 人、生产工人 20 人。2、机械设备主要采用机械设备为： 强制式搅拌机 750 型号 1 台，钢筋调直机 2 台，钢筋折断机 2 台，振捣棒 3 台， 20KW 的发电机 1 台，手推车 3 台。（二）采用的原材料1、水泥：采用江西丰城南方P.O42.5水泥。2、碎石：荷湖车草采石场， 按 5-10mm 碎石 ,10-20mm 碎石,比例掺配成符合规范的连续级配碎石。3、钢筋：采用萍乡钢筋股份有限公司的钢筋，型号:Φ 6 符合《钢筋混凝土用热扎光圆钢筋》（GB1499.1-2008）的规定。进场后的钢筋每批（同品种、同等级、同一截面尺寸、同炉号、同厂家生产的每60t 为一批）内任选 2 根钢筋，各- 2 - 截取一组试样，每组 2 个试件，一个试件用于拉伸试验（屈服强度、抗拉强度及延伸率），一个试件用于冷弯试验。4、砂：采用石上码头砂场5、水：饮用水6、砼配合比C15：水泥：砂：碎石：水 =1：2.43：4.14：0.65 C20：水泥：砂：碎石：水 =1：2.21：3.76：0.60 C25：水泥：砂：碎石：水 =1：1.88：3.34：0.55 C30：水泥：砂：碎石：水 =1：1.72：3.05：0.51 （三）、施工顺序计划路面超高排水工程施工计划安排为： 横向排水管工程开工时间为路基交验合格后立即开工， 在底基层施工之前完成； 超高集水井工程在底基层施工完后开始施工，在上面层施工前必须完工； 缝隙式排水沟工程在下基层施工完后开始施工，在沥青上...
