跳远距离自动测量,显示系统设计

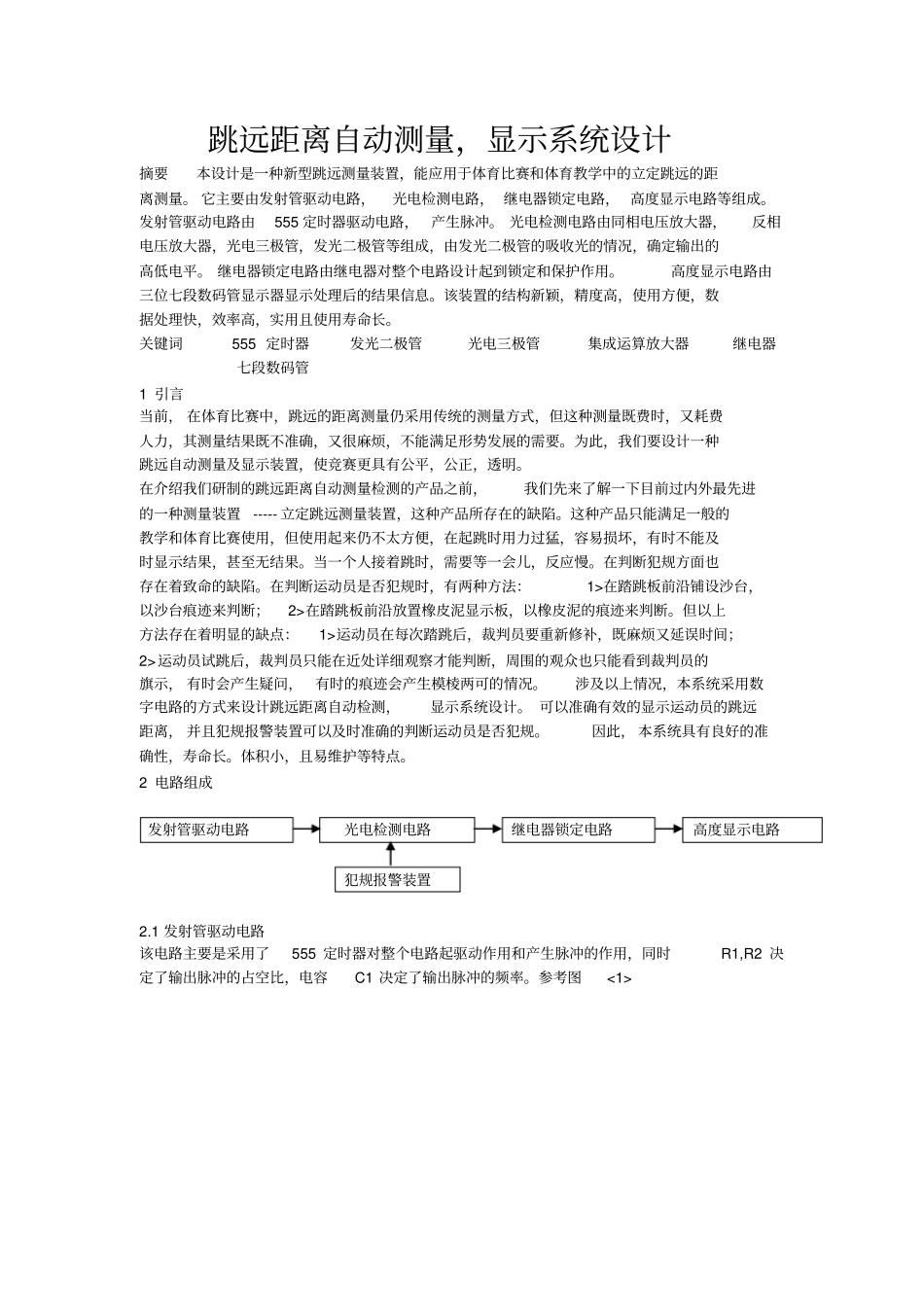

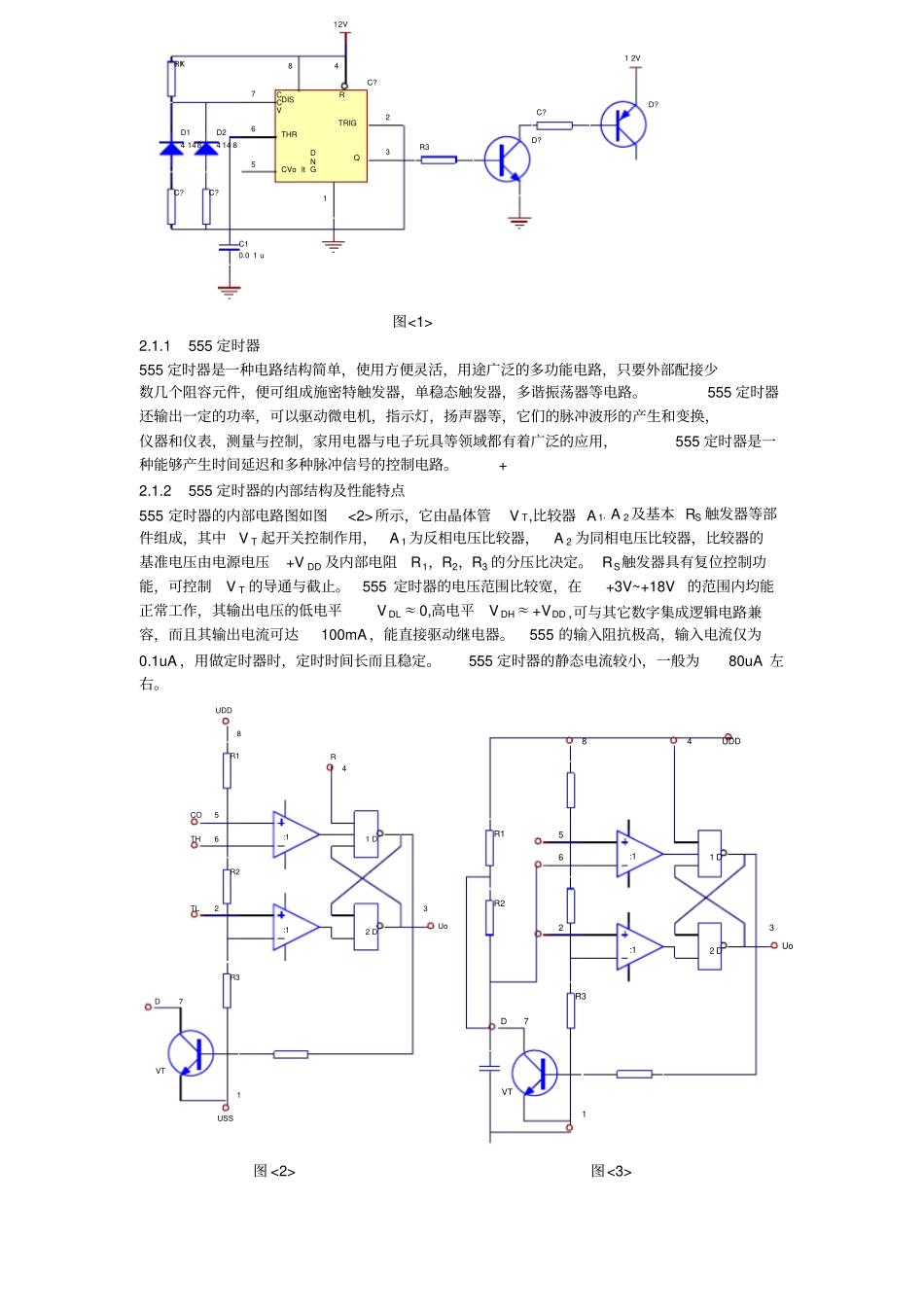

跳远距离自动测量，显示系统设计摘要本设计是一种新型跳远测量装置，能应用于体育比赛和体育教学中的立定跳远的距离测量。 它主要由发射管驱动电路，光电检测电路， 继电器锁定电路， 高度显示电路等组成。发射管驱动电路由555 定时器驱动电路，产生脉冲。 光电检测电路由同相电压放大器，反相电压放大器，光电三极管，发光二极管等组成，由发光二极管的吸收光的情况，确定输出的高低电平。 继电器锁定电路由继电器对整个电路设计起到锁定和保护作用。高度显示电路由三位七段数码管显示器显示处理后的结果信息。该装置的结构新颖，精度高，使用方便，数据处理快，效率高，实用且使用寿命长。关键词555 定时器发光二极管光电三极管集成运算放大器继电器七段数码管1 引言当前， 在体育比赛中，跳远的距离测量仍采用传统的测量方式，但这种测量既费时，又耗费人力，其测量结果既不准确，又很麻烦，不能满足形势发展的需要。为此，我们要设计一种跳远自动测量及显示装置，使竞赛更具有公平，公正，透明。在介绍我们研制的跳远距离自动测量检测的产品之前，我们先来了解一下目前过内外最先进的一种测量装置----- 立定跳远测量装置，这种产品所存在的缺陷。这种产品只能满足一般的教学和体育比赛使用，但使用起来仍不太方便，在起跳时用力过猛，容易损坏，有时不能及时显示结果，甚至无结果。当一个人接着跳时，需要等一会儿，反应慢。在判断犯规方面也存在着致命的缺陷。在判断运动员是否犯规时，有两种方法：1>在踏跳板前沿铺设沙台，以沙台痕迹来判断；2>在踏跳板前沿放置橡皮泥显示板，以橡皮泥的痕迹来判断。但以上方法存在着明显的缺点：1>运动员在每次踏跳后，裁判员要重新修补，既麻烦又延误时间；2>运动员试跳后，裁判员只能在近处详细观察才能判断，周围的观众也只能看到裁判员的旗示， 有时会产生疑问，有时的痕迹会产生模棱两可的情况。涉及以上情况，本系统采用数字电路的方式来设计跳远距离自动检测，显示系统设计。 可以准确有效的显示运动员的跳远距离， 并且犯规报警装置可以及时准确的判断运动员是否犯规。因此， 本系统具有良好的准确性，寿命长。体积小，且易维护等特点。2 电路组成发射管驱动电路光电检测电路继电器锁定电路高度显示电路犯规报警装置2.1 发射管驱动电路该电路主要是采用了555 定时器对整个电路起驱动作用和产生脉冲的作用，同时R1,R2 决定了输出脉冲的占空比，电容C1 决定了输出脉冲的频率。参...
