轧制汽车轮辋型钢工艺操作规范

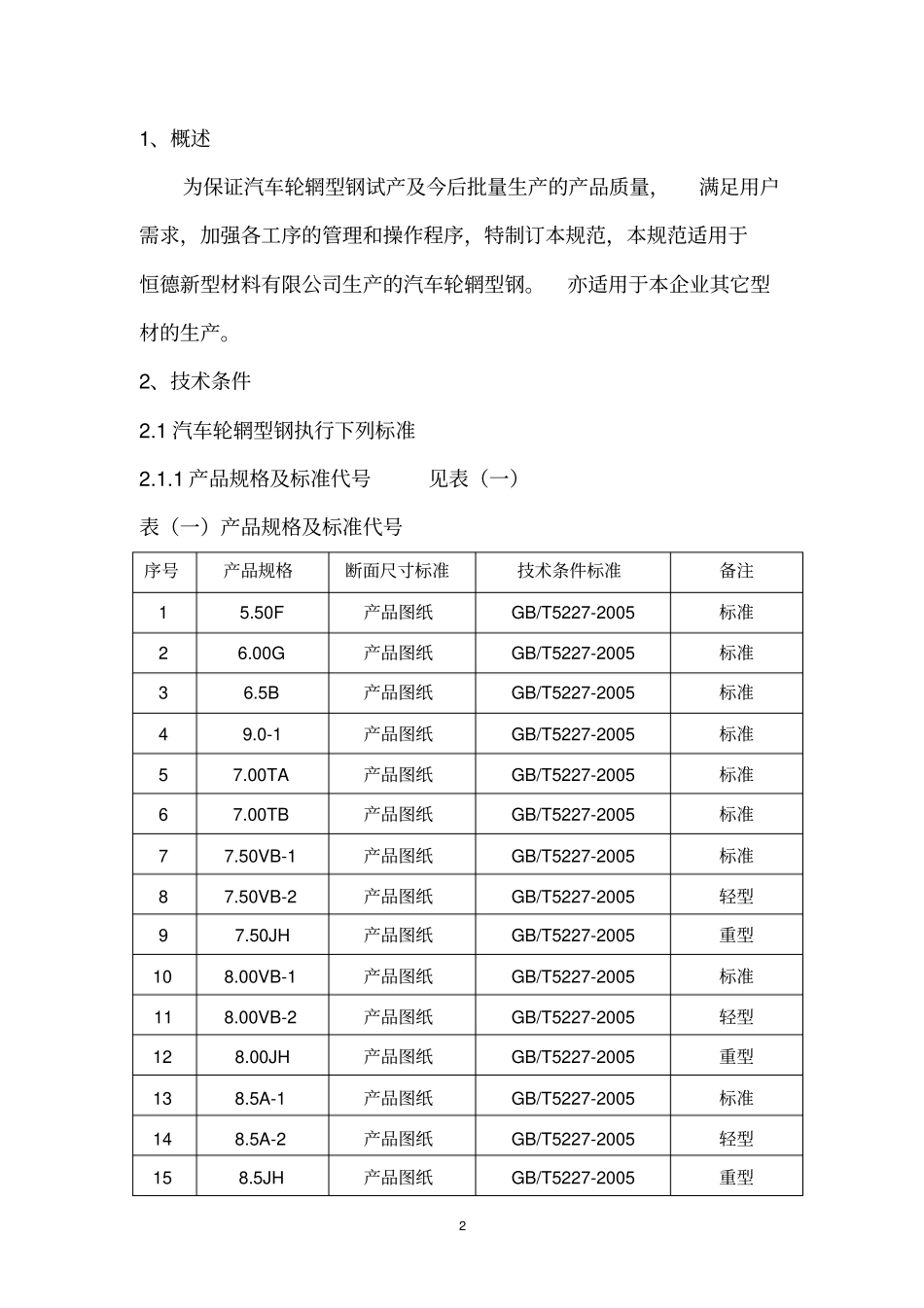

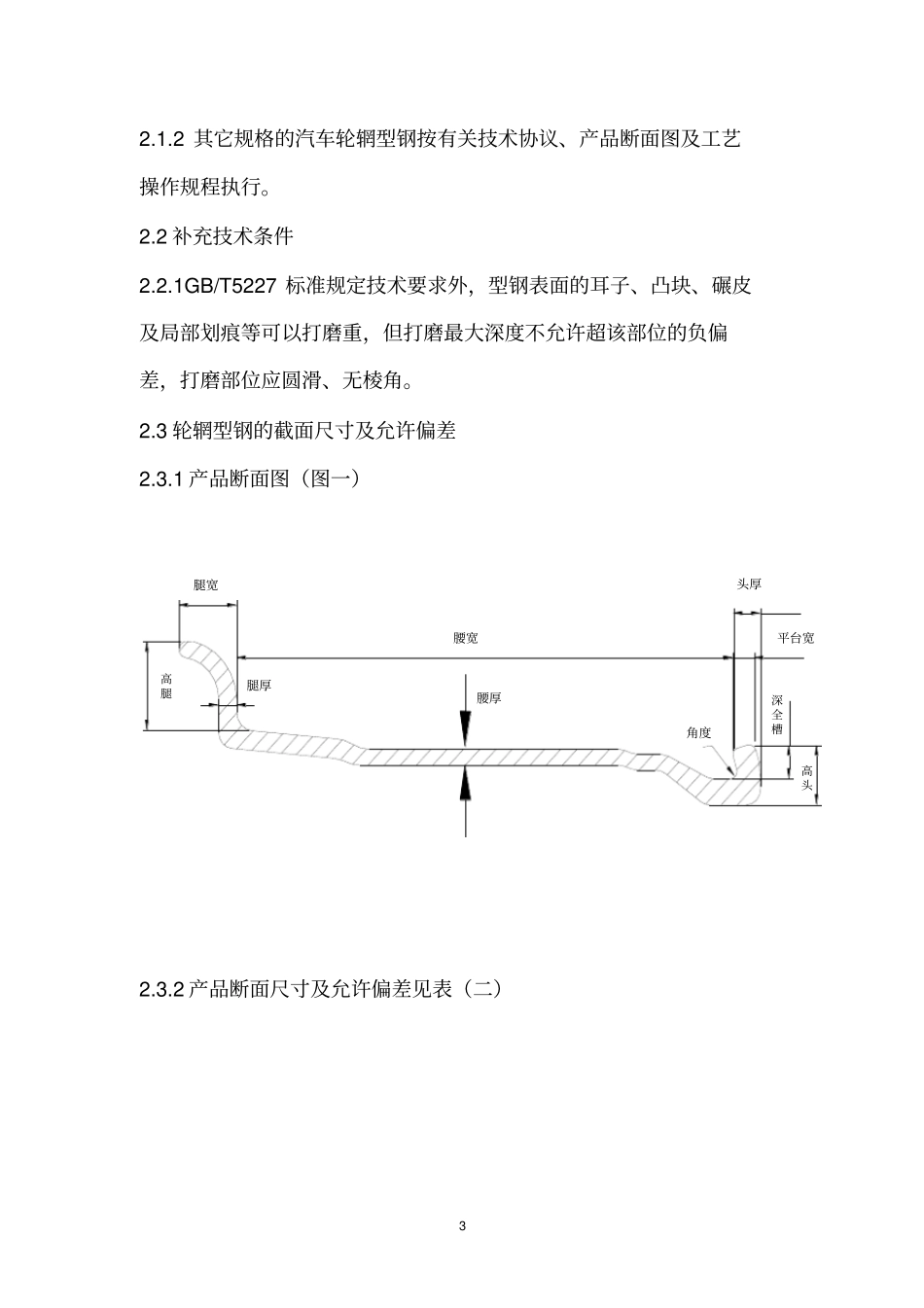

1 东营市恒德新型材料有限公司工艺文件汽车轮辋钢技术规程QJ/HDXC02.01---2011 2 1、概述为保证汽车轮辋型钢试产及今后批量生产的产品质量，满足用户需求，加强各工序的管理和操作程序，特制订本规范，本规范适用于恒德新型材料有限公司生产的汽车轮辋型钢。亦适用于本企业其它型材的生产。2、技术条件2.1 汽车轮辋型钢执行下列标准2.1.1 产品规格及标准代号见表（一）表（一）产品规格及标准代号序号产品规格断面尺寸标准技术条件标准备注1 5.50F 产品图纸GB/T5227-2005 标准2 6.00G 产品图纸GB/T5227-2005 标准3 6.5B 产品图纸GB/T5227-2005 标准4 9.0-1 产品图纸GB/T5227-2005 标准5 7.00TA 产品图纸GB/T5227-2005 标准6 7.00TB 产品图纸GB/T5227-2005 标准7 7.50VB-1 产品图纸GB/T5227-2005 标准8 7.50VB-2 产品图纸GB/T5227-2005 轻型9 7.50JH 产品图纸GB/T5227-2005 重型10 8.00VB-1 产品图纸GB/T5227-2005 标准11 8.00VB-2 产品图纸GB/T5227-2005 轻型12 8.00JH 产品图纸GB/T5227-2005 重型13 8.5A-1 产品图纸GB/T5227-2005 标准14 8.5A-2 产品图纸GB/T5227-2005 轻型15 8.5JH 产品图纸GB/T5227-2005 重型3 2.1.2 其它规格的汽车轮辋型钢按有关技术协议、产品断面图及工艺操作规程执行。2.2 补充技术条件2.2.1GB/T5227 标准规定技术要求外，型钢表面的耳子、凸块、碾皮及局部划痕等可以打磨重，但打磨最大深度不允许超该部位的负偏差，打磨部位应圆滑、无棱角。2.3 轮辋型钢的截面尺寸及允许偏差2.3.1 产品断面图（图一）腿宽腿厚腰宽头厚平台宽槽全深头高角度腰厚腿高2.3.2 产品断面尺寸及允许偏差见表（二）4 表二汽车轮辋型钢产品尺寸及允许偏差序号部位5.50F 6.00G 6.5A 6.5B 7.00TA 7.00TB 7.50VA 7.50VB 1 腰宽136±1.0 1528.10.1167.521167.5 ±1.0 179.58.10.1179.5 ±1.0 193.5193.5212 腰厚45.03.04±0.3 65.04.05.35.03.05.55.04.05.55.04.075.04.073.04.03 腿宽164.25.018.50.20.122.50.35.022.50.35.0250.35.0250.35.0300.35.03035.04 腿高220.15.028±0.5 35.5 ±0.6 35.5 ±0.6 38±0.6 38±0.6 44.5 ±0.8 44.5 ±0.8 5 腿厚5±0.3 5.5 ±0.3 6.5 ±0.4 6±0.3 7±0.4 7±0.3 7.6 ±0.4 7.6 ±0.3 6 槽全深7.5 ±0.2 7.8 ±0.3 85.03.08±0.3 85.03.08±0.3 85.03.08±0.3 7 头高14±0.3 15±0.3 16.75.0...
