轧钢厂工艺规程资料

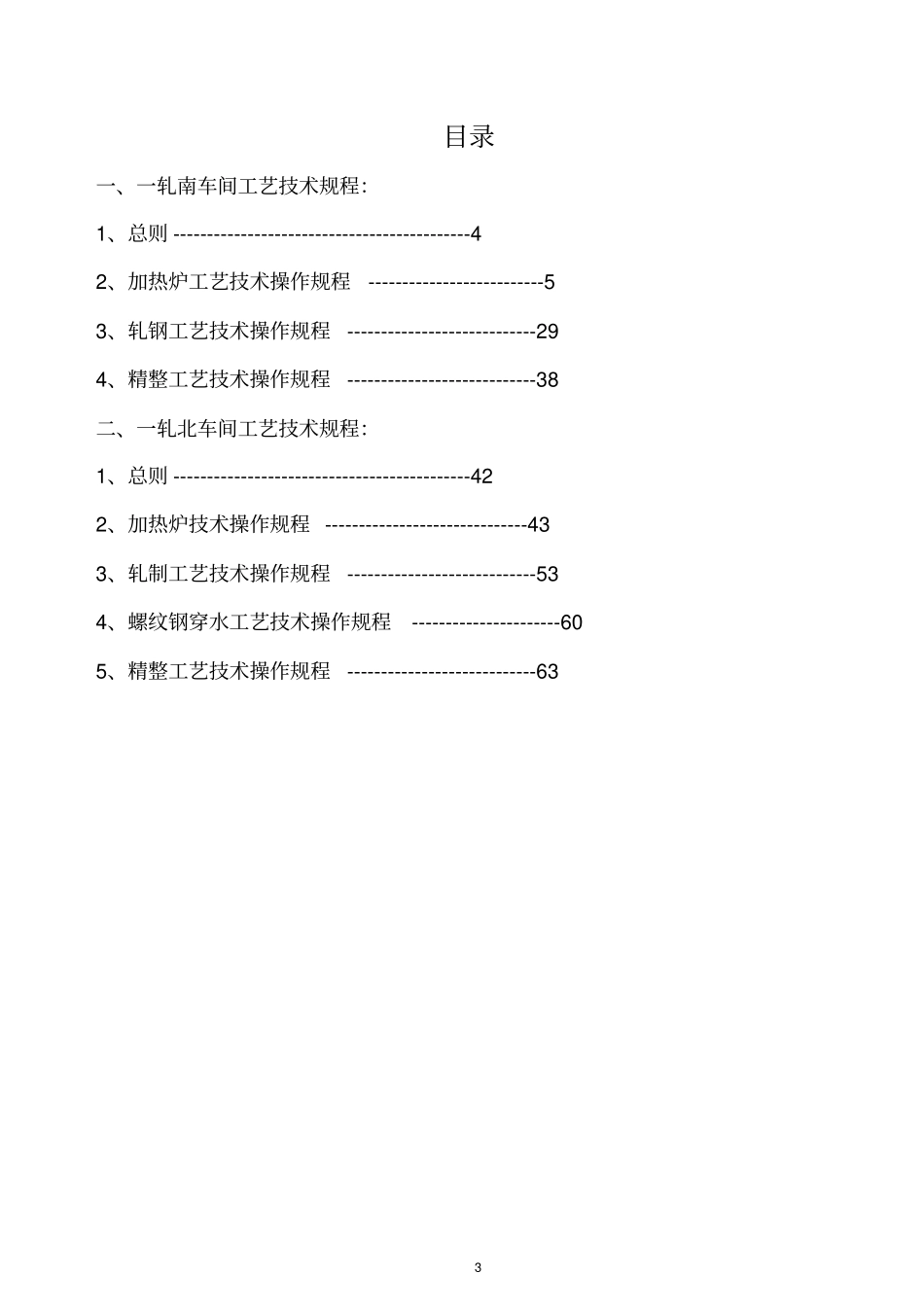

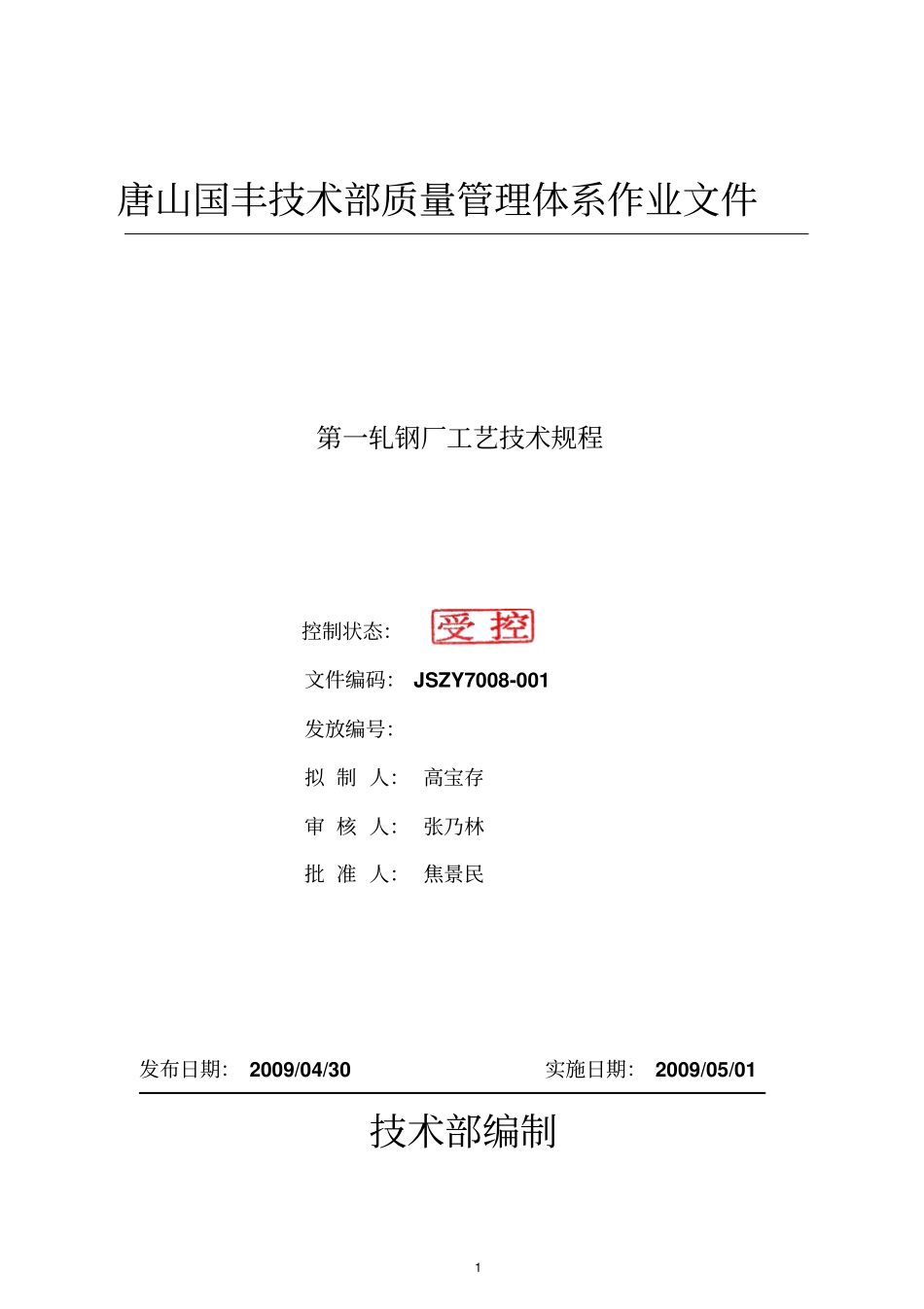

1 唐山国丰技术部质量管理体系作业文件第一轧钢厂工艺技术规程控制状态：文件编码： JSZY7008-001 发放编号：拟 制 人： 高宝存审 核 人： 张乃林批 准 人： 焦景民发布日期： 2009/04/30 实施日期： 2009/05/01 技术部编制2 修改履历版号修改状态修改条款修 改 内 容修改人批准人实施时间D 0 顾克井2007/05/01 D 1 增加螺纹钢穿水冷却工艺规程高宝存田家兴2008.4.30 E 0 GB/T19001-2000换版GB/T19001-2008高宝存焦景民2009/05/01 3 目录一、一轧南车间工艺技术规程：1、总则 --------------------------------------------4 2、加热炉工艺技术操作规程--------------------------5 3、轧钢工艺技术操作规程----------------------------29 4、精整工艺技术操作规程----------------------------38 二、一轧北车间工艺技术规程：1、总则 --------------------------------------------42 2、加热炉技术操作规程 ------------------------------43 3、轧制工艺技术操作规程----------------------------53 4、螺纹钢穿水工艺技术操作规程----------------------60 5、精整工艺技术操作规程----------------------------63 4 第一轧钢厂工艺技术规程一、一轧南车间工艺技术规程总则1．目的为加强职工规范操作，保证产品质量和满足顾客的要求。2．适用范围：轧钢车间所有工序3．引用标准：3.1 原料执行《碳素结构钢》 GB/T700-2006；3.2 产品执行《碳素结构钢和低合金结构钢热轧钢带》 GB/T3524-2005；3.3 产品包装、标识执行公司相关标准4．轧钢车间工艺流程钢坯检验→入炉加热→钢坯出炉→Φ 650 粗轧→精轧→卷取→检验→打捆包装→入库5．原料种类 :165 ×280、150×330 连铸坯5 加热炉工艺技术操作规程一、加热炉设计技术性能序号项目名称单位数值1 炉子用途连铸坯加热2 加热钢种普碳钢、优质碳素结构钢、低合金高强度钢、低碳低硅钢、耐候钢、硅钢等3 坯料规格㎜（150～165）× (150 ～330) ×5200 4 钢坯入炉温度℃常温5 钢坯出炉温度℃ 1200 ～1280℃6 炉底管冷却方式汽化冷却7 炉子加热能力t/h 120 8 加热炉用燃料高炉煤气9 燃料热值KJ/Nm3（ 650～700）× 4.18 10 装出料方式端进端出11 炉型及炉温制度三段式炉型、三段式炉温制度12 炉子有效长m 37.584 13 炉子内宽m 5.800 14 钢压炉底强度㎏/m2·h 614 15 额定燃料消耗量Nm3/h 54000 16 最大燃...
