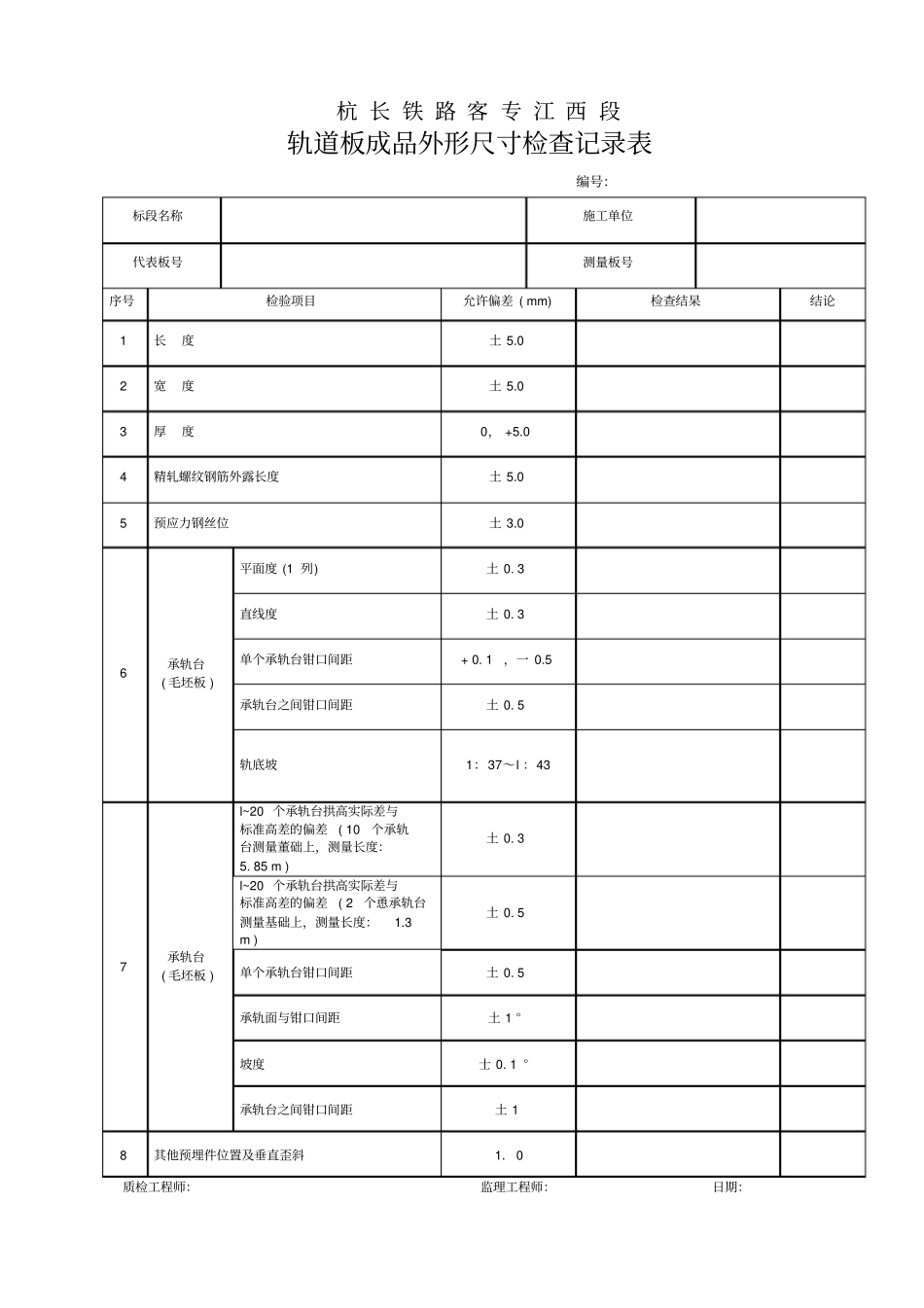

杭 长 铁 路 客 专 江 西 段轨道板成品外形尺寸检查记录表编号：标段名称施工单位代表板号测量板号序号检验项目允许偏差 ( mm) 检查结杲结论1 长度土 5.0 2 宽度土 5.0 3 厚度0， +5.0 4 精轧螺纹钢筋外露长度土 5.0 5 预应力钢丝位土 3.0 6 承轨台( 毛坯板 ) 平面度 (1 列) 土 0. 3 直线度土 0. 3 单个承轨台钳口间距+ 0. 1，一 0.5 承轨台之间钳口间距土 0. 5 轨底坡1： 37～l ：43 7 承轨台( 毛坯板 ) l~20 个承轨台拱高实际差与标准高差的偏差( 10个承轨台测量董础上，测量长度：5. 85 m ) 土 0. 3 l~20 个承轨台拱高实际差与标准高差的偏差( 2个恿承轨台测量基础上，测量长度：1.3 m ) 土 0. 5 单个承轨台钳口间距土 0. 5 承轨面与钳口间距土 1 °坡度士 0. 1 °承轨台之间钳口间距土 1 8 其他预埋件位置及垂直歪斜1． 0 质检工程师：监理工程师：日期：
