转动设备联轴器找中心评分标准

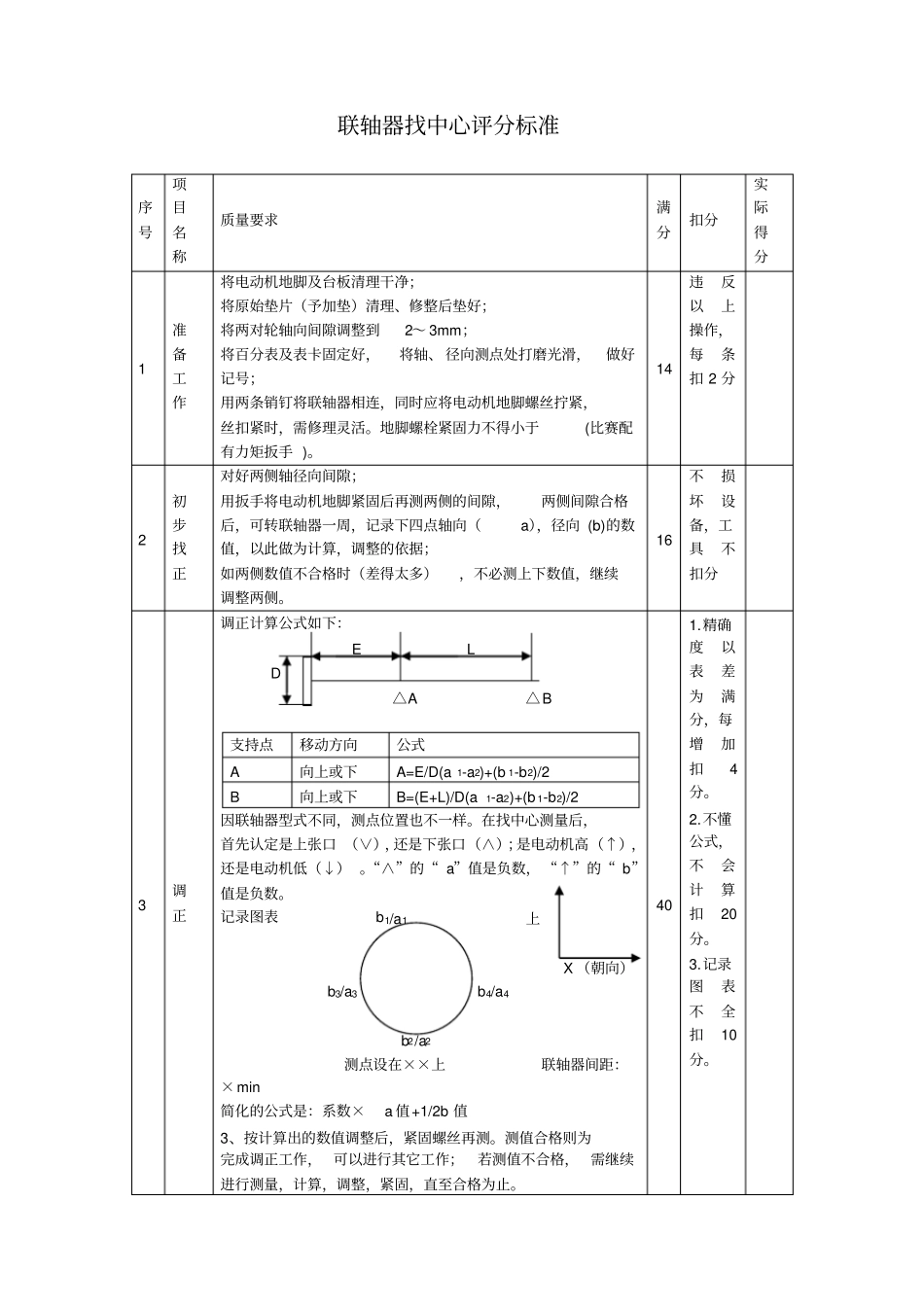

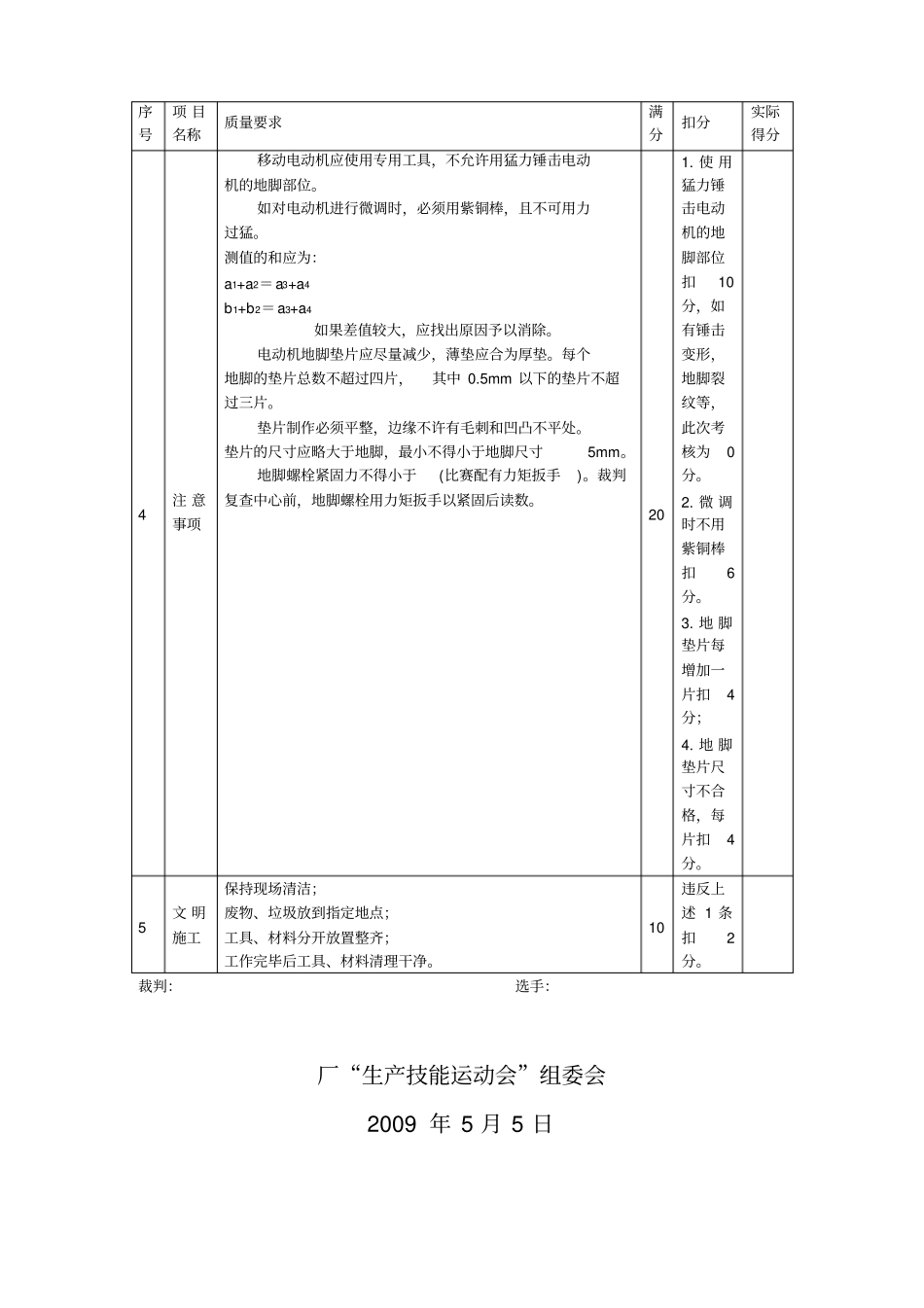

联轴器找中心评分标准序号项目名称质量要求满分扣分实际得分1 准备工作将电动机地脚及台板清理干净；将原始垫片（予加垫）清理、修整后垫好；将两对轮轴向间隙调整到2～ 3mm；将百分表及表卡固定好，将轴、 径向测点处打磨光滑，做好记号；用两条销钉将联轴器相连，同时应将电动机地脚螺丝拧紧，丝扣紧时，需修理灵活。地脚螺栓紧固力不得小于(比赛配有力矩扳手 )。14 违反以上操作，每条扣 2 分2 初步找正对好两侧轴径向间隙；用扳手将电动机地脚紧固后再测两侧的间隙，两侧间隙合格后，可转联轴器一周，记录下四点轴向（a），径向 (b)的数值，以此做为计算，调整的依据；如两侧数值不合格时（差得太多），不必测上下数值，继续调整两侧。16 不损坏设备，工具不扣分3 调正调正计算公式如下：E L D △A △B 支持点移动方向公式A 向上或下A=E/D(a 1-a2)+(b 1-b2)/2 B 向上或下B=(E+L)/D(a1-a2)+(b 1-b2)/2 因联轴器型式不同，测点位置也不一样。在找中心测量后，首先认定是上张口 （∨），还是下张口（∧）；是电动机高（↑），还是电动机低（↓） 。“∧”的“ a”值是负数， “↑”的“ b”值是负数。记录图表b1/a1 上X （朝向）b3/a3 b4/a4 b2/a2 测点设在××上联轴器间距：×min 简化的公式是：系数×a 值+1/2b 值3、按计算出的数值调整后，紧固螺丝再测。测值合格则为完成调正工作， 可以进行其它工作；若测值不合格， 需继续进行测量，计算，调整，紧固，直至合格为止。40 1.精确度以表差为满分，每增加扣4分。2.不懂公式，不会计算扣20分。3.记录图表不全扣10分。序号项 目名称质量要求满分扣分实际得分4 注 意事项移动电动机应使用专用工具，不允许用猛力锤击电动机的地脚部位。如对电动机进行微调时，必须用紫铜棒，且不可用力过猛。测值的和应为：a1+a2＝a3+a4 b1+b2＝a3+a4 如果差值较大，应找出原因予以消除。电动机地脚垫片应尽量减少，薄垫应合为厚垫。每个地脚的垫片总数不超过四片，其中 0.5mm 以下的垫片不超过三片。垫片制作必须平整，边缘不许有毛刺和凹凸不平处。垫片的尺寸应略大于地脚，最小不得小于地脚尺寸5mm。地脚螺栓紧固力不得小于(比赛配有力矩扳手)。裁判复查中心前，地脚螺栓用力矩扳手以紧固后读数。20 1. 使 用猛力锤击电动机的地脚部位扣10分，如有锤击变形，地脚裂纹等，此次考核为0分。2. 微 调时不用紫铜棒扣6分。3. 地 脚垫片每增加一片扣4分；4. 地...
