转子动平衡——原理、方法和实用标准

转子动平衡——原理、方法和实用标准_第1页
1/13
转子动平衡——原理、方法和实用标准_第2页
2/13
转子动平衡——原理、方法和实用标准_第3页
3/13

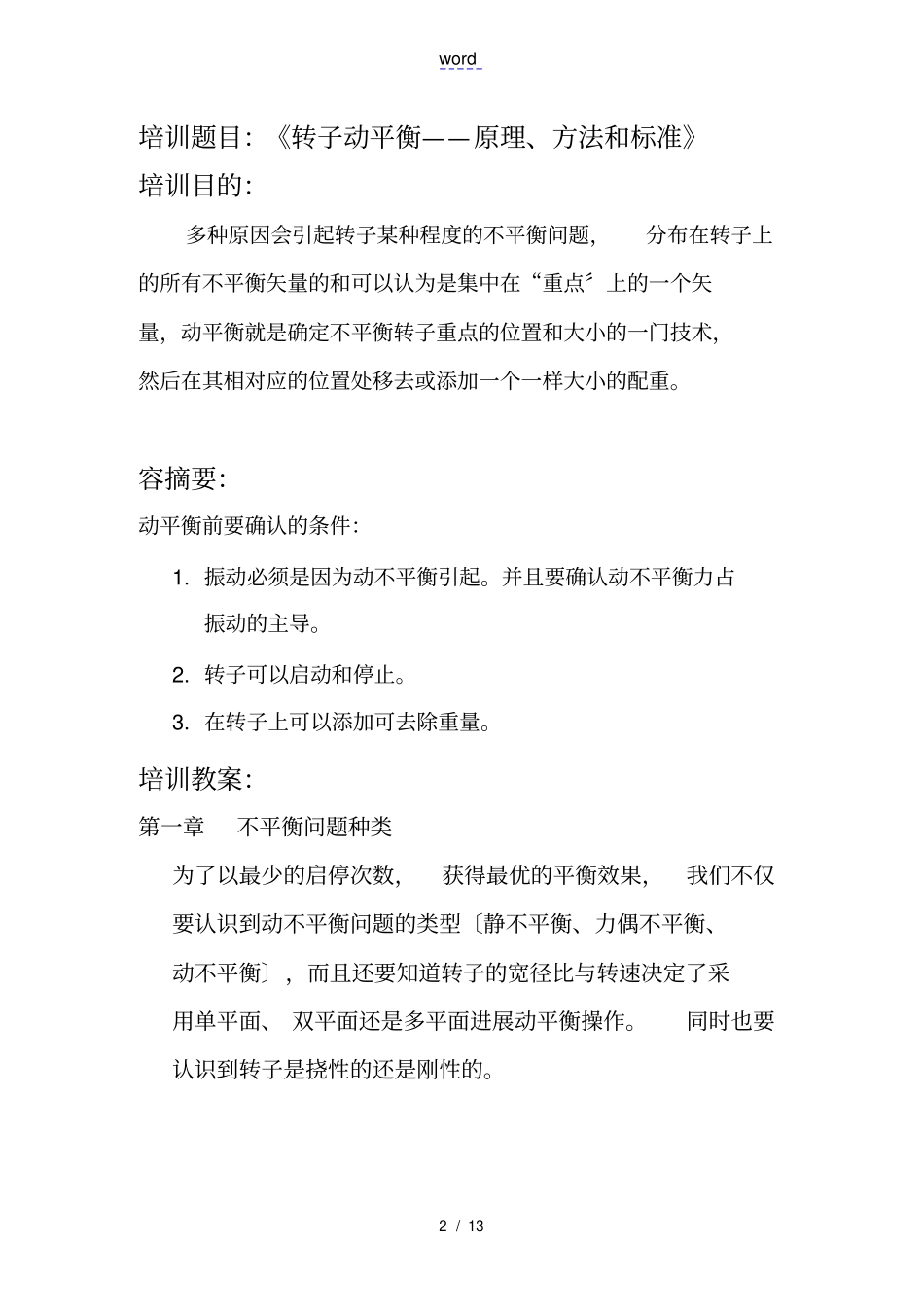

word 1 / 13 技术讲课教案主 讲 人:经伟技术职称〔或技能等级〕 :高级工所在岗位:锅炉辅机点检员讲课时间: 2011 年 06 月 24 日word 2 / 13 培训题目:《转子动平衡——原理、方法和标准》培训目的:多种原因会引起转子某种程度的不平衡问题,分布在转子上的所有不平衡矢量的和可以认为是集中在“重点〞上的一个矢量,动平衡就是确定不平衡转子重点的位置和大小的一门技术,然后在其相对应的位置处移去或添加一个一样大小的配重。容摘要:动平衡前要确认的条件:1. 振动必须是因为动不平衡引起。并且要确认动不平衡力占振动的主导。2. 转子可以启动和停止。3. 在转子上可以添加可去除重量。培训教案:第一章不平衡问题种类为了以最少的启停次数,获得最优的平衡效果,我们不仅要认识到动不平衡问题的类型〔静不平衡、力偶不平衡、动不平衡〕,而且还要知道转子的宽径比与转速决定了采用单平面、 双平面还是多平面进展动平衡操作。同时也要认识到转子是挠性的还是刚性的。word 3 / 13 刚性转子与挠性转子对于刚性转子,任何类型的不平衡问题都可以通过任选的二个平面得以平衡。对于挠性转子,当在一个转速下平衡好后,在另一个转速下又会出现不平衡问题。当一个挠性转子首先在低于它的70%第一监界转速下,在它的两端平面加配重平衡好后,这两个加好的配重将补偿掉分布在整个转子上的不平衡质量,如果把这个转子的转速提高到它的第一临界转速的70%以上,这个转子由于位于转子中心处的不平衡质量所产生的离心力的作用, 而产生变形, 如图 10 所示。 由于转子的弯曲或变形,转子的重心会偏离转动中心线,而产生新的不平衡问题,此时在新的转速下又有必要在转子两端的平衡面重新进展动平衡工作,而以后当转子转速降下来后转子又会进入到不平衡状态。为了能在一定的转速围,确保转子都能处在平衡的工作状态下,唯一的解决方法是采用多平面平衡法。挠性转子平衡种类1. 如果转子只是在一个工作转速下运转,小量的变形不会产生过快的磨损或影响产品的质量,那么可以在任意二个平面进展平衡,使轴承的振动降word 4 / 13 低到最小即可。2. 如果一个挠性转子,只是在一个工作转速下工作,但是将转子的变形量降低到最小是极其重要的,这时最好采用多平面动平衡修正。3. 如果一个转子必须在一个宽广的转速围都能平稳地工作, 即该转子在低转速时是刚性的,在高转速时是挠性的, 这时最好采用多平面动平衡修正。临界...
