软件体系结构试验3

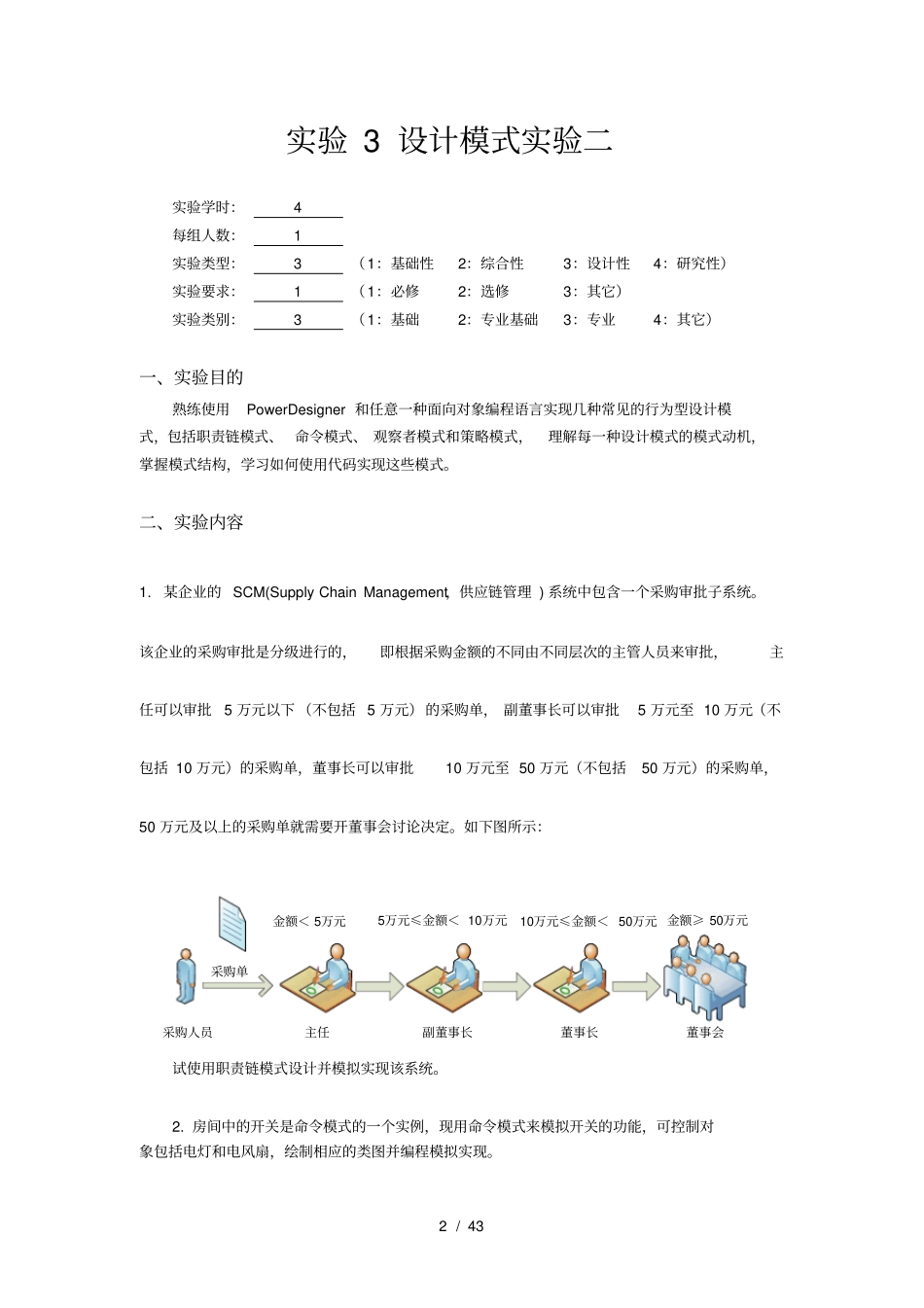

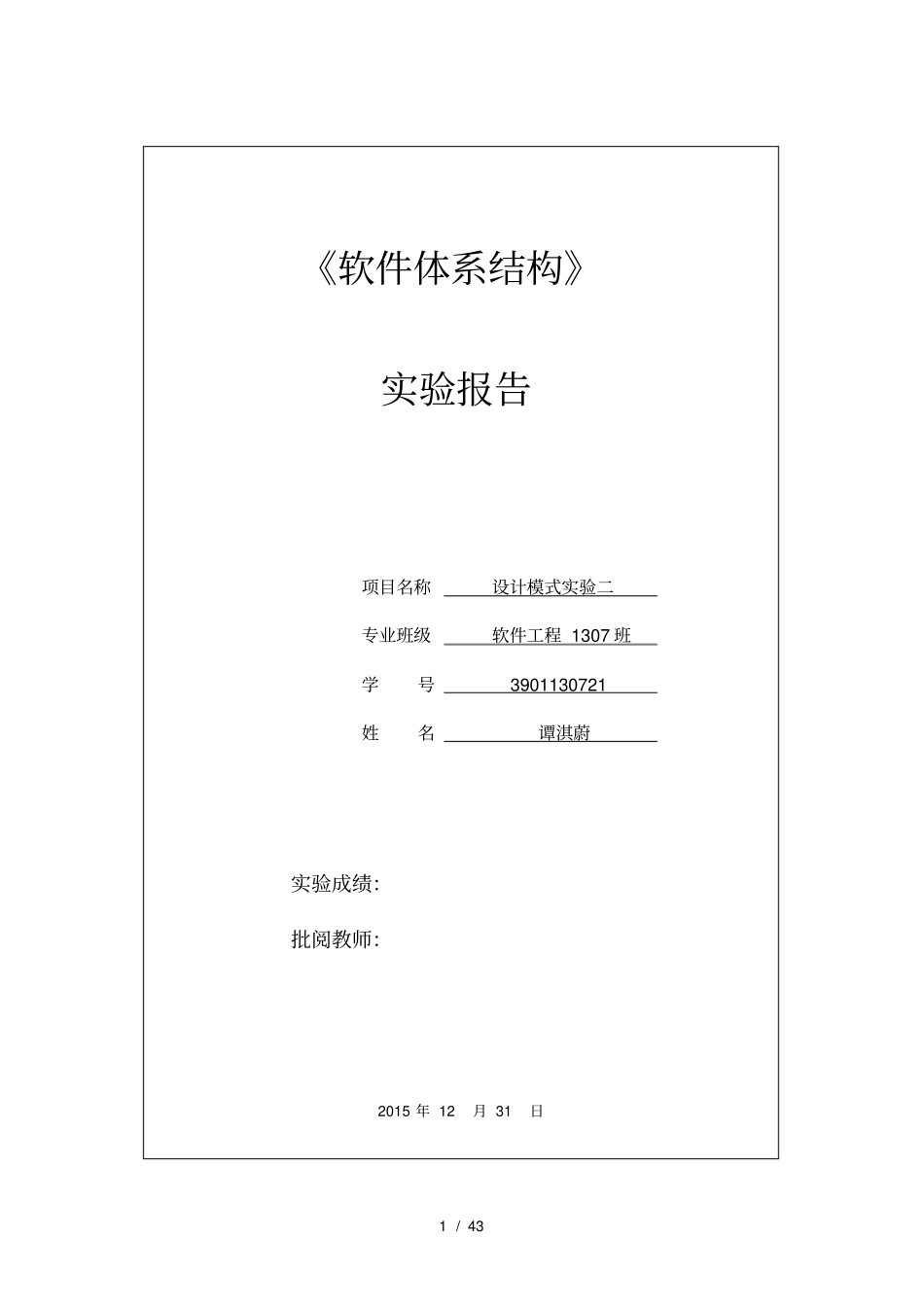

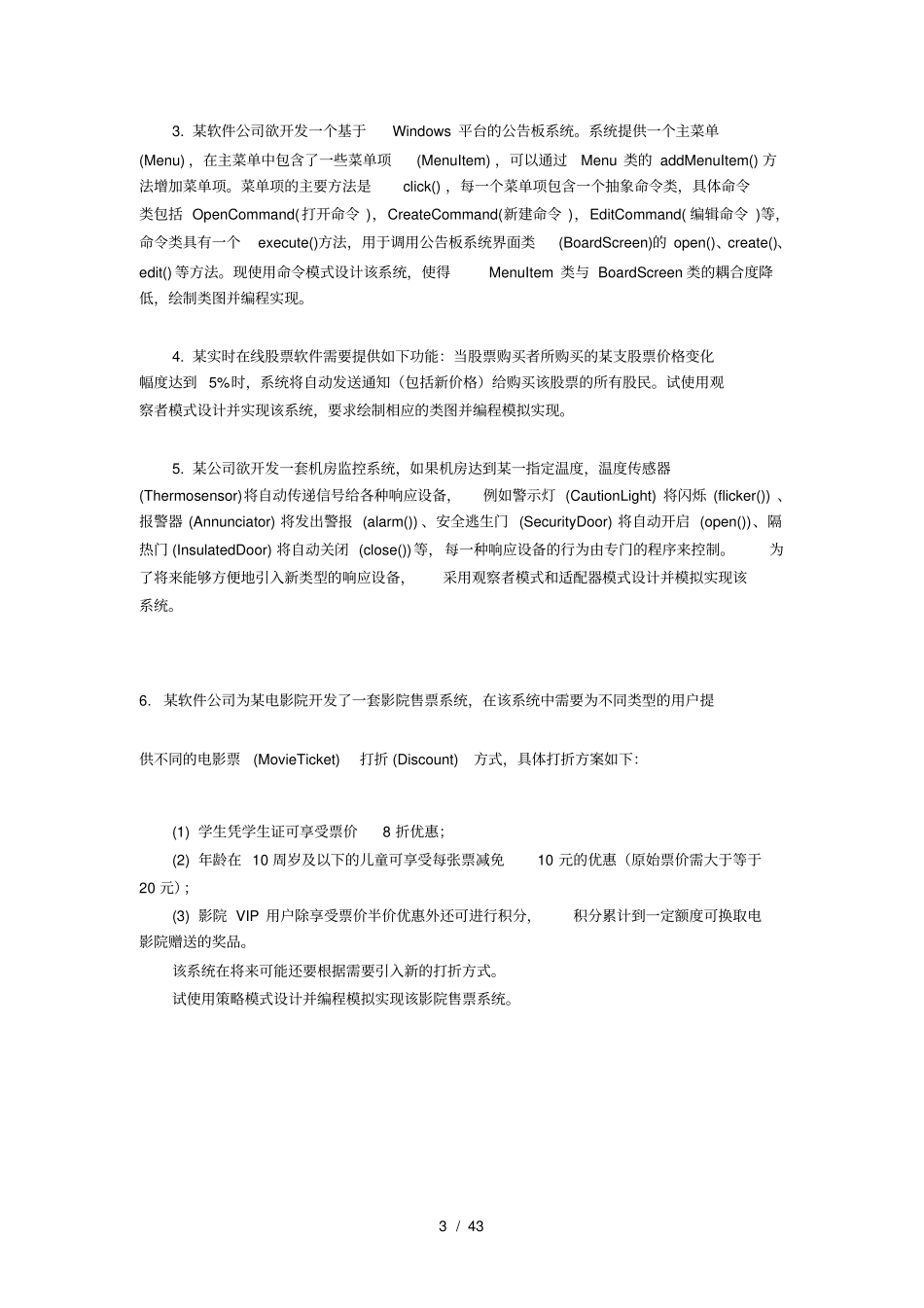

1 / 43 《软件体系结构》实验报告项目名称设计模式实验二专业班级软件工程 1307 班学号3901130721 姓名谭淇蔚实验成绩：批阅教师：2015 年 12 月 31 日2 / 43 实验 3 设计模式实验二实验学时：4 每组人数：1 实验类型：3 （1：基础性2：综合性3：设计性4：研究性）实验要求：1 （1：必修2：选修3：其它）实验类别：3 （1：基础2：专业基础3：专业4：其它）一、实验目的熟练使用PowerDesigner 和任意一种面向对象编程语言实现几种常见的行为型设计模式，包括职责链模式、 命令模式、 观察者模式和策略模式，理解每一种设计模式的模式动机，掌握模式结构，学习如何使用代码实现这些模式。二、实验内容1. 某企业的 SCM(Supply Chain Management，供应链管理 ) 系统中包含一个采购审批子系统。该企业的采购审批是分级进行的，即根据采购金额的不同由不同层次的主管人员来审批，主任可以审批5 万元以下 （不包括 5 万元）的采购单， 副董事长可以审批5 万元至 10 万元（不包括 10 万元）的采购单，董事长可以审批10 万元至 50 万元（不包括50 万元）的采购单，50 万元及以上的采购单就需要开董事会讨论决定。如下图所示：采购人员采购单主任副董事长董事长董事会金额＜ 5万元5万元≤金额＜ 10万元10万元≤金额＜ 50万元 金额≥ 50万元试使用职责链模式设计并模拟实现该系统。2. 房间中的开关是命令模式的一个实例，现用命令模式来模拟开关的功能，可控制对象包括电灯和电风扇，绘制相应的类图并编程模拟实现。3 / 43 3. 某软件公司欲开发一个基于Windows 平台的公告板系统。系统提供一个主菜单(Menu) ，在主菜单中包含了一些菜单项(MenuItem) ，可以通过Menu 类的 addMenuItem() 方法增加菜单项。菜单项的主要方法是click() ，每一个菜单项包含一个抽象命令类，具体命令类包括 OpenCommand(打开命令 )，CreateCommand(新建命令 )，EditCommand( 编辑命令 )等，命令类具有一个execute()方法，用于调用公告板系统界面类(BoardScreen)的 open()、create()、edit() 等方法。现使用命令模式设计该系统，使得MenuItem 类与 BoardScreen 类的耦合度降低，绘制类图并编程实现。4. 某实时在线股票软件需要提供如下功能：当股票购买者所购买的某支股票价格变化幅度达到 5%时，系统将自动发送通知（包括新价格）给购买该股票的所有股民。试使用观察者模式设计并实现该系统，要求绘制相...
