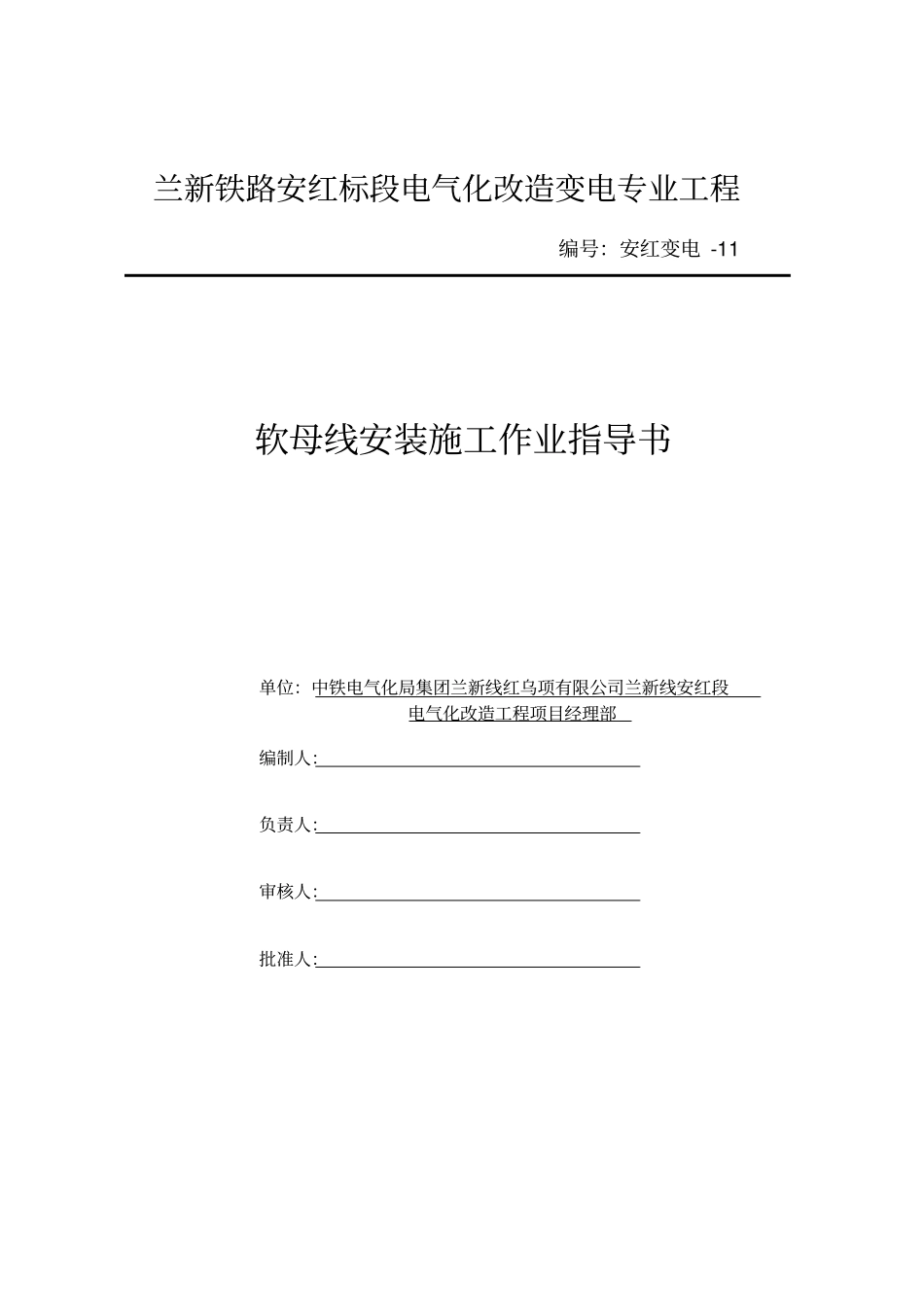

兰新铁路安红标段电气化改造变电专业工程编号:安红变电 -11 软母线安装施工作业指导书单位:中铁电气化局集团兰新线红乌项有限公司兰新线安红段电气化改造工程项目经理部编制人:负责人:审核人:批准人:软母线安装施工作业指导书(AHBD-11) 1.1 适用范围适用于兰新线室内外电力牵引变电所、分区所、AT所工程软母线安装施工。1.2 作业准备1.2.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计、施工安全保证措施、应急预案,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。已对参加施工人员进行上岗前技术培训,考核合格后持证上岗、进行技术安全交底。1.2.2 外业技术准备软母线安装施工所涉及的各种外部技术数据收集,施工劳动组织配备、材料准备及设备工器具的配置。1.3 技术要求1 软母线不得有扭结、松股、断股及其它明显的损伤或严重腐蚀等缺陷。2 软母线与线夹连接应根据设计要求,采用液压压接或螺栓连接线夹。3 软母线和组合导线在档距内不得有连接接头,并应采用专用线夹在跳线上连接;软母线经螺栓型耐张线夹引至设备时不得切断,应成为一体。4 放线过程中,母线不得与地面磨擦。5 切断母线时,端头应加绑扎;端面应整齐、无毛刺,并与导线垂直。压接母线前需要切割铝线时,严禁伤及钢芯。6 当软母线采用钢制螺栓型耐张线夹或悬垂型耐张线夹连接时,必须在母线表面缠绕铝包带,其绕向应与外层铝股的旋向一致,两端露出线夹口不应超过10mm ,且其端口应回到线夹内压住。7 当软母线采用压接型线夹连接时,母线的端头伸入耐张线夹或设备线夹的长度应达到规定的长度。8 软母线和各种连接线夹连接时,尚应符合下列规定:1)母线及线夹接触面均应清除氧化膜,并用汽油或丙酮清洗,清洗长度不应少于连接长度的 1.2 倍,导电接触面应涂以电力复合脂。2)软母线的设备线夹与电器接线端子或硬母线连接时,应符合硬母线搭接的连接要求。设备线夹的宽度、孔位、孔数、孔径应与电器接线端子相匹配。3)并列的软母线,间隔棒布设间距应一致。9 采用液压型线夹连接母线时,应符合下列规定:1) 压接用的钢模必须与被压管配套,液压钳应与钢模匹配。2) 压接时必须保持线夹的正确位置,不得歪斜,相邻两模间重叠不应小于5mm 。3) 接续管压接后,基弯曲度不宜大于接续管全长的2%。4) 压接后不应使接续管口附近母线有隆起和松股现象,接续管表面应光滑、无裂纹。5) 外露钢管的表面及压接管口应刷防锈漆...
