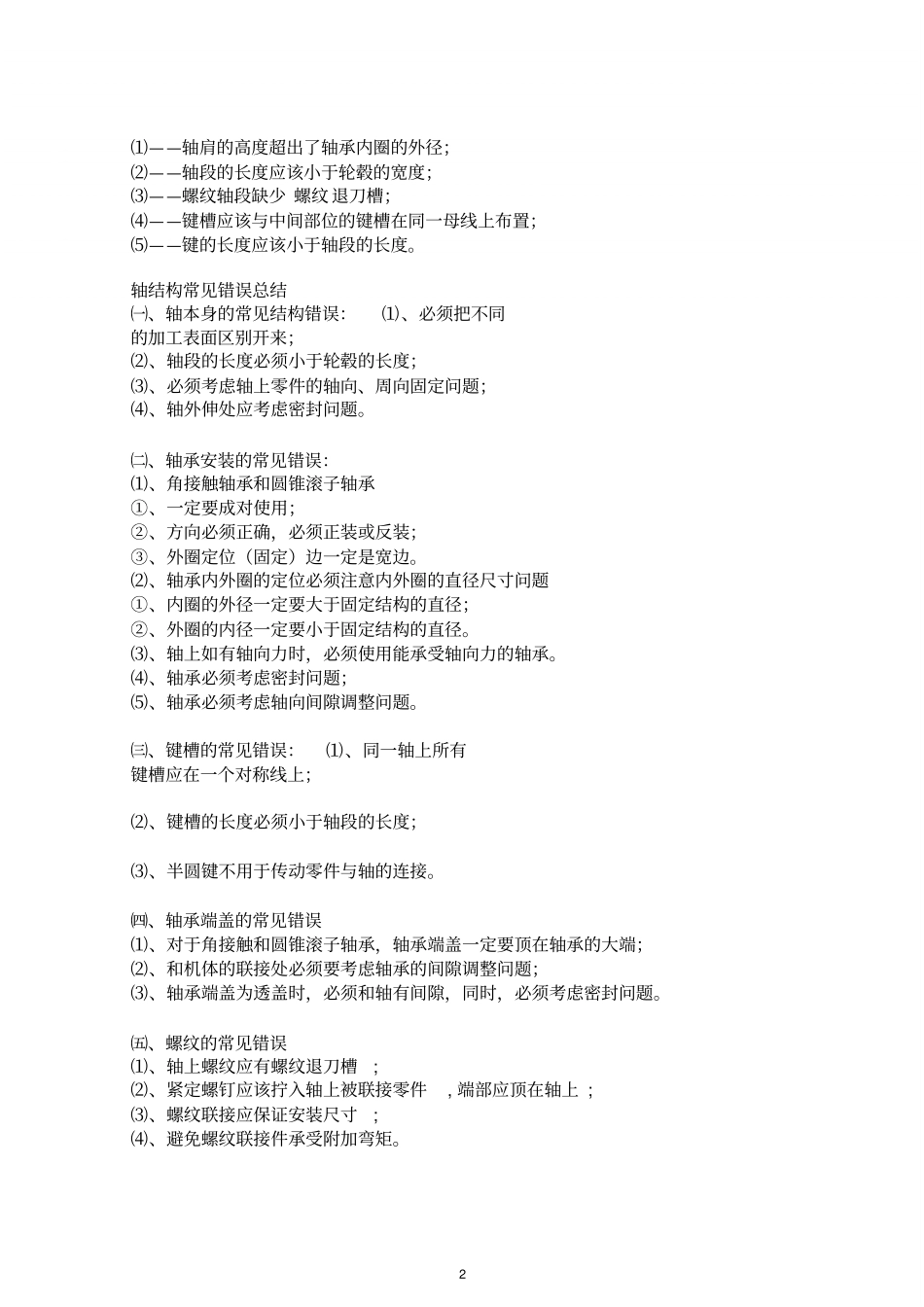

轴系装配结构设计错误案例：1、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。请按示例①所示，指出图中的其他结构错误（不少于7 处） （注：润滑方式、倒角和圆角忽略不计。）解答⑴—— 缺少调整垫片⑵—— 轮毂键槽不对⑶—— 与齿轮处键槽的位置不在同一角度上⑷—— 键槽处表达不正确（应该局部剖视）⑸—— 端盖孔与轴径间无间隙⑹—— 多一个键 ⑺—— 齿轮左侧轴向定位不可靠⑻—— 齿轮右侧无轴向定位⑼—— 轴承安装方向不对⑽—— 轴承外圈定位超高⑾—— 轴与轴承端盖相碰2、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。解答1⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少 螺纹 退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件, 端部应顶在轴上 ;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。23.1. 轴端无倒角，轴上零件不便装拆。2. 轴肩过高，轴承不便拆卸。3.齿轮无周向固定。4.轴头段长度等于齿轮轮毂的长度，套筒顶不住齿轮，齿轮固定不可靠。5.联轴器没有轴向定位。6.联轴器没有周向固定。7.联轴器没有轴向固定。8.无调整垫片，轴承...
