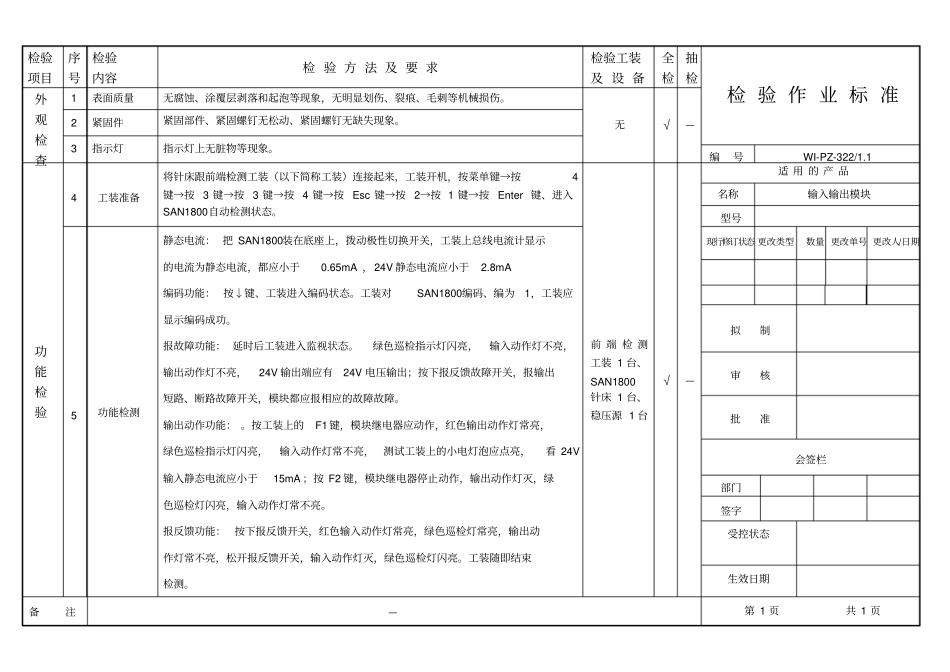

检验项目序号检验内容检 验 方 法 及 要 求检验工装及 设 备全检抽检检 验 作 业 标 准外观检查1 表面质量无腐蚀、涂覆层剥落和起泡等现象，无明显划伤、裂痕、毛刺等机械损伤。无√—2 紧固件紧固部件、紧固螺钉无松动、紧固螺钉无缺失现象。3 指示灯指示灯上无脏物等现象。编号WI-PZ-322/1.1功能检验4 工装准备将针床跟前端检测工装（以下简称工装）连接起来，工装开机，按菜单键→按4键→按 3 键→按 3 键→按 4 键→按 Esc 键→按 2→按 1 键→按 Enter 键、进入SAN1800自动检测状态。前 端 检 测工装 1 台、SAN1800针床 1 台、稳压源 1 台√—适 用 的 产 品名称输入输出模块型号5 功能检测静态电流： 把 SAN1800装在底座上，拨动极性切换开关，工装上总线电流计显示的电流为静态电流，都应小于0.65mA ，24V 静态电流应小于2.8mA 编码功能： 按↓键、工装进入编码状态。工装对SAN1800编码、编为1，工装应显示编码成功。报故障功能： 延时后工装进入监视状态。绿色巡检指示灯闪亮，输入动作灯不亮，输出动作灯不亮，24V 输出端应有24V 电压输出；按下报反馈故障开关，报输出短路、断路故障开关，模块都应报相应的故障故障。输出动作功能： 。按工装上的F1 键，模块继电器应动作，红色输出动作灯常亮，绿色巡检指示灯闪亮，输入动作灯常不亮，测试工装上的小电灯泡应点亮，看 24V输入静态电流应小于15mA ；按 F2 键，模块继电器停止动作，输出动作灯灭，绿色巡检灯闪亮，输入动作灯常不亮。报反馈功能： 按下报反馈开关，红色输入动作灯常亮，绿色巡检灯常亮，输出动作灯常不亮，松开报反馈开关，输入动作灯灭，绿色巡检灯闪亮。工装随即结束检测。现行修订状态 更改类型数量 更改单号 更改人/日期拟制审核批准会签栏部门签字受控状态生效日期备注—第 1 页共 1 页
