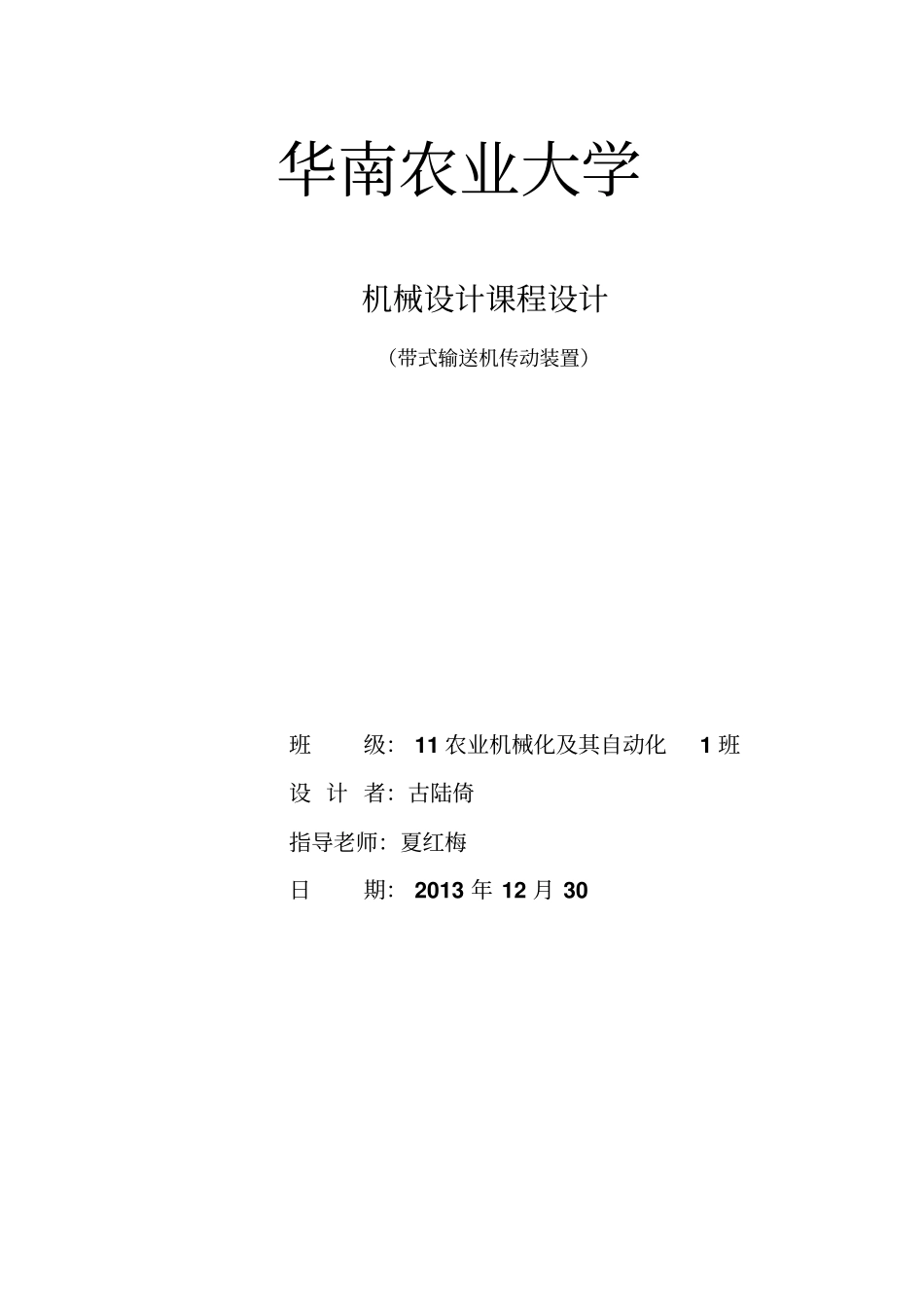

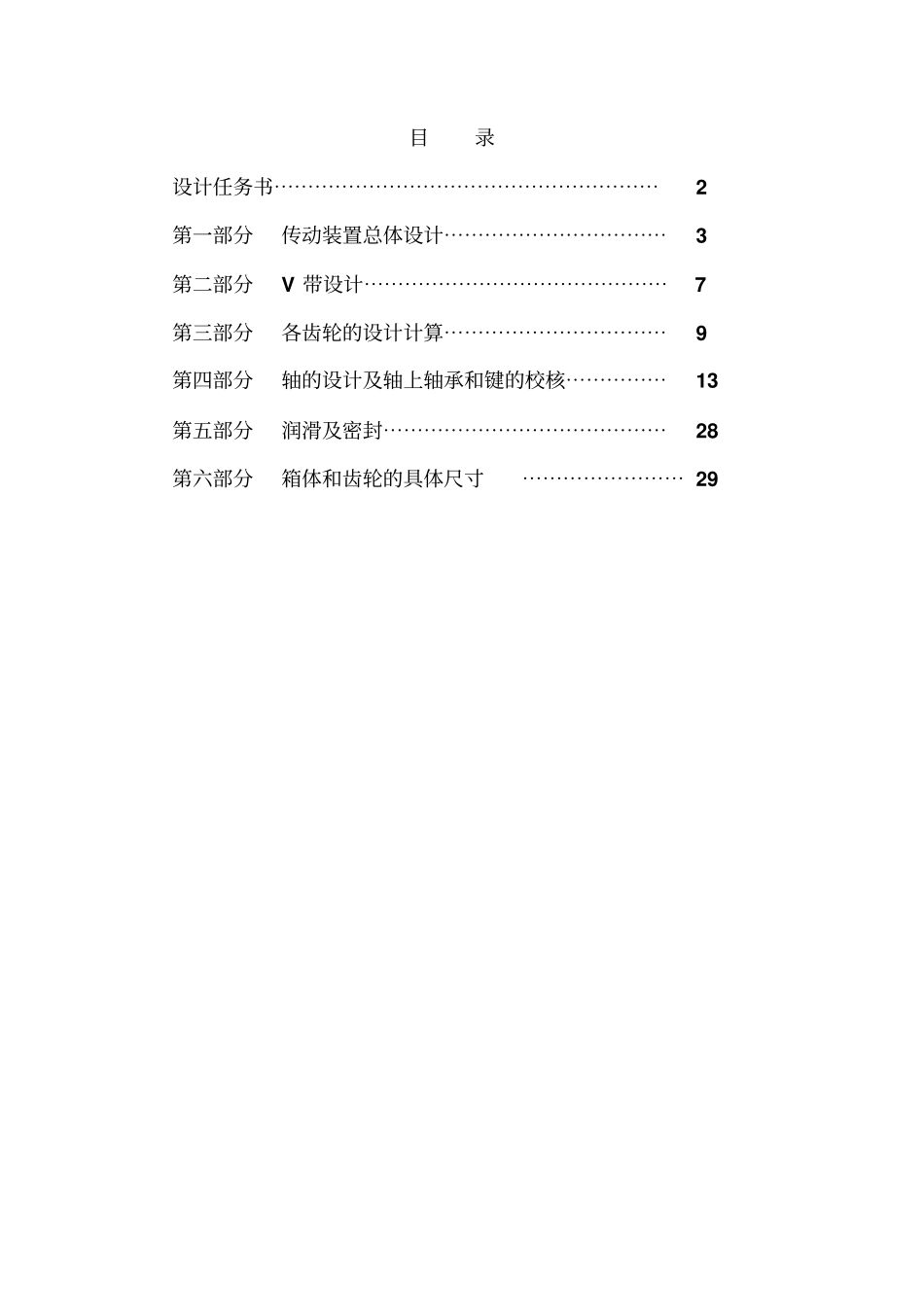

华南农业大学机械设计课程设计（带式输送机传动装置）班级： 11 农业机械化及其自动化1 班设 计 者：古陆倚指导老师：夏红梅日期： 2013 年 12 月 30 目录设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 第一部分传动装置总体设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 第二部分V 带设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 第三部分各齿轮的设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 第四部分轴的设计及轴上轴承和键的校核⋯⋯⋯⋯⋯13 第五部分润滑及密封⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28 第六部分箱体和齿轮的具体尺寸⋯⋯⋯⋯⋯⋯⋯⋯ 29 设 计 任 务 书设计题目：带式输送机传动装置设计数据：设计方案编号输 送 带 的 牵 引 力 F ，（KN) 运输带速度V(m／s) 滚筒直径D（mm）1 8 0.45 300 设计要求 ：1）输送机运转方向不变，工作轻载且载荷稳定；2）输送带鼓轮的传动效率取为0.97；3）工作寿命为 8 年，每年 300 个工作日，每日工作16 个小时。设计内容：1） 装配图一张；2） 零件图三张；3） 设计说明书一份。指导老师：日期：第一部分传动装置总体设计一· 方案传动分析传动方案（方案一）简图如下图所示：电动机带传动两级圆柱齿轮减速器联轴器运输机该方案的优缺点：该工作机有轻微振动，由于V 带有缓冲吸振能力，采用V 带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V 带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。减速器部分两级展开式圆柱齿轮减速，这是两级减速器中应用最广泛的一种。齿轮相对于轴承不对称，要求轴具有较大的刚度。高速级齿轮常布置在远离扭矩输入端的一边，以减小因弯曲变形所引起的载荷沿齿宽分布不均现象。原动机部分为Y 系列三相交流异步电动机。总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。1.电动机选择1）根据工作要求及工作条件选用Y 系列三相交流异步电动机，封闭式结构。2）工作机所需功率：1000FVP电动机所需工作效率：PPd传动装置的总效率：5423421按表 2-3（课设）确定：V 带传动效率1 =0.96，滚动轴承传动效率（一对）2 =0.99，闭式齿轮传动效率3 =0.97，联轴器传动比4 =0.99，传动滚筒效率5 =0。97 代入数据得=833.096.099.097.099.096.0243）确定电动机转速：滚筒轴工作机转速min66.2830014.345.0100060D100006rn在上 2）步中100...
