对讲电话坏了怎么修理

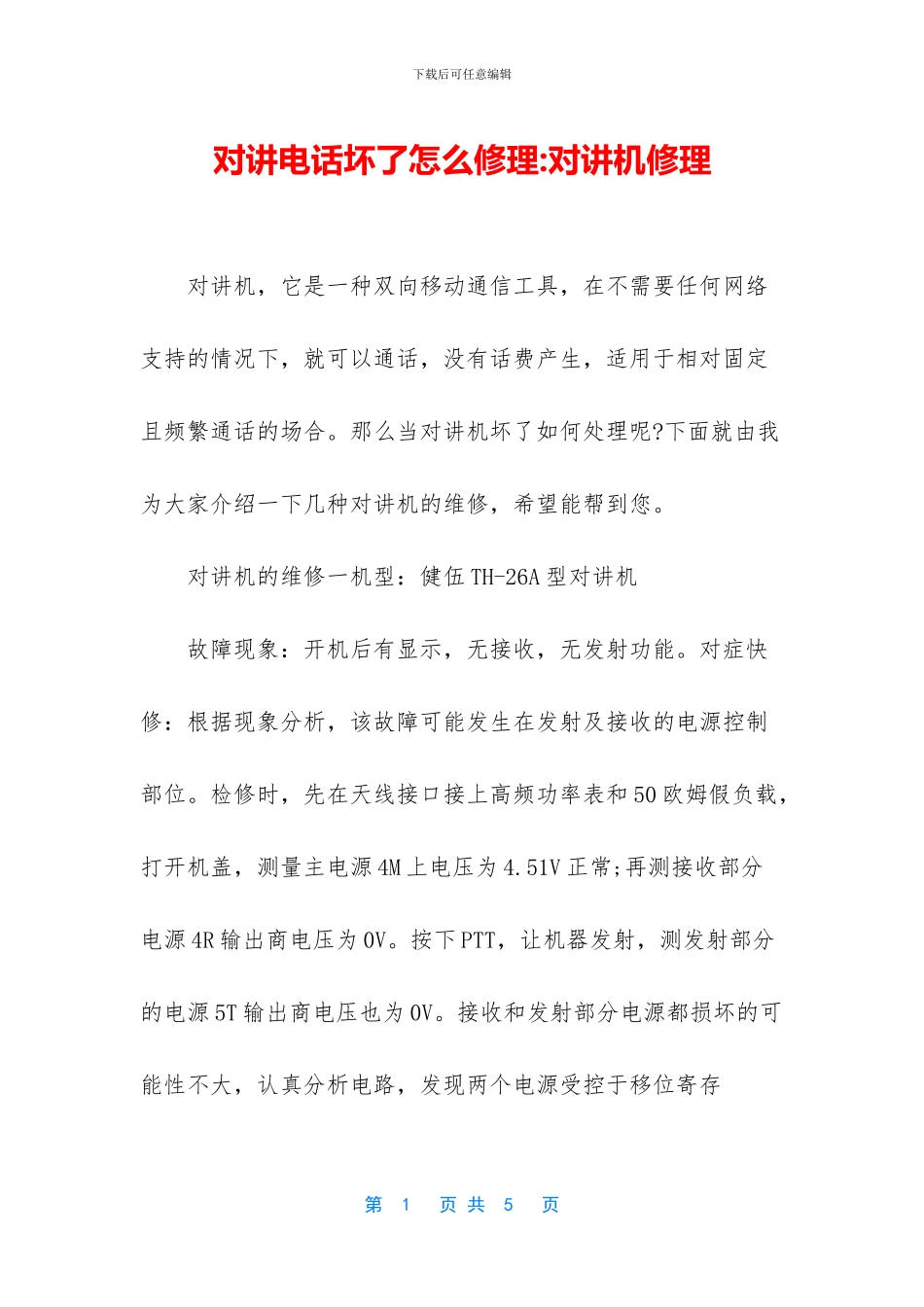

下载后可任意编辑对讲电话坏了怎么修理:对讲机修理 对讲机，它是一种双向移动通信工具，在不需要任何网络支持的情况下，就可以通话，没有话费产生，适用于相对固定且频繁通话的场合。那么当对讲机坏了如何处理呢?下面就由我为大家介绍一下几种对讲机的维修，希望能帮到您。 对讲机的维修一机型：健伍 TH-26A 型对讲机 故障现象：开机后有显示，无接收，无发射功能。对症快修：根据现象分析，该故障可能发生在发射及接收的电源控制部位。检修时，先在天线接口接上高频功率表和 50 欧姆假负载，打开机盖，测量主电源 4M 上电压为 4.51V 正常;再测接收部分电源 4R 输出商电压为 0V。按下 PTT，让机器发射，测发射部分的电源 5T 输出商电压也为 0V。接收和发射部分电源都损坏的可能性不大，认真分析电路，发现两个电源受控于移位寄存第 1 页 共 5 页下载后可任意编辑IC203(xxxxFP)。该寄存器直接和微处理器 IC3(75112GF-556-2BE)相连，其作用是将微处理器送来的串行控制信号移位，分别控制收、发电源的开关。假如该寄存器损坏或无法将微处理器送来的信号移位，则会产生上述故障。认真观察电路板，发现 IC203(7)脚(时钟 CP)因线路板断裂曾被人补焊了一条导线，用示波器观察 IC203(7)脚和该导线另一端波形，发现 IC203(7)脚时钟脉冲幅度相对较小，故怀疑此导线已脱焊。处理结果：重新补焊后，故障排除。 对讲机的维修二机型：健伍 TH-26A 型对讲机 故障现象：开机后显示和照明灯暗淡。按 PTT 发射信号，几十秒即自动转至接收状态。对症快修：根据现象分析，该故障要能发生在显示及 CPU 控制电路。检修时，打开机盖，先查微处理器的时钟振荡 3.58MHZ 晶体是否不良，用示波器观察波形正常，进一步分析，怀疑为供液晶显示的电源热稳定性不好。第 2 页 共 5 页下载后可任意编辑查看电路图，发现电源 4M 负责液晶显示部分和许多控制部分的供电。用万用表测量 4M 输出端电压在 2.8V 左右，比正常 4.5V低很多，试调节 VR205(1KΩ)阻值，只能调节到 3.0V，故将VR205 调回到原位。根据上述测试结果分析，怀疑是负载过重让电压跌落，但断开 4M 上所有负载，还是如此。再检查基准电压 IC207(M5236)输出基准电压正常，由此推断调整管Q216(2SB798)内部热稳定性不佳。处理结果：更换 Q216(可用29C9015 代换)后，故障排除。 对讲机的维修三机型：健伍 TH-28A 型对讲机 故障现象：按 POWER 键开机无任何...
