最新电线电缆成品检验规范

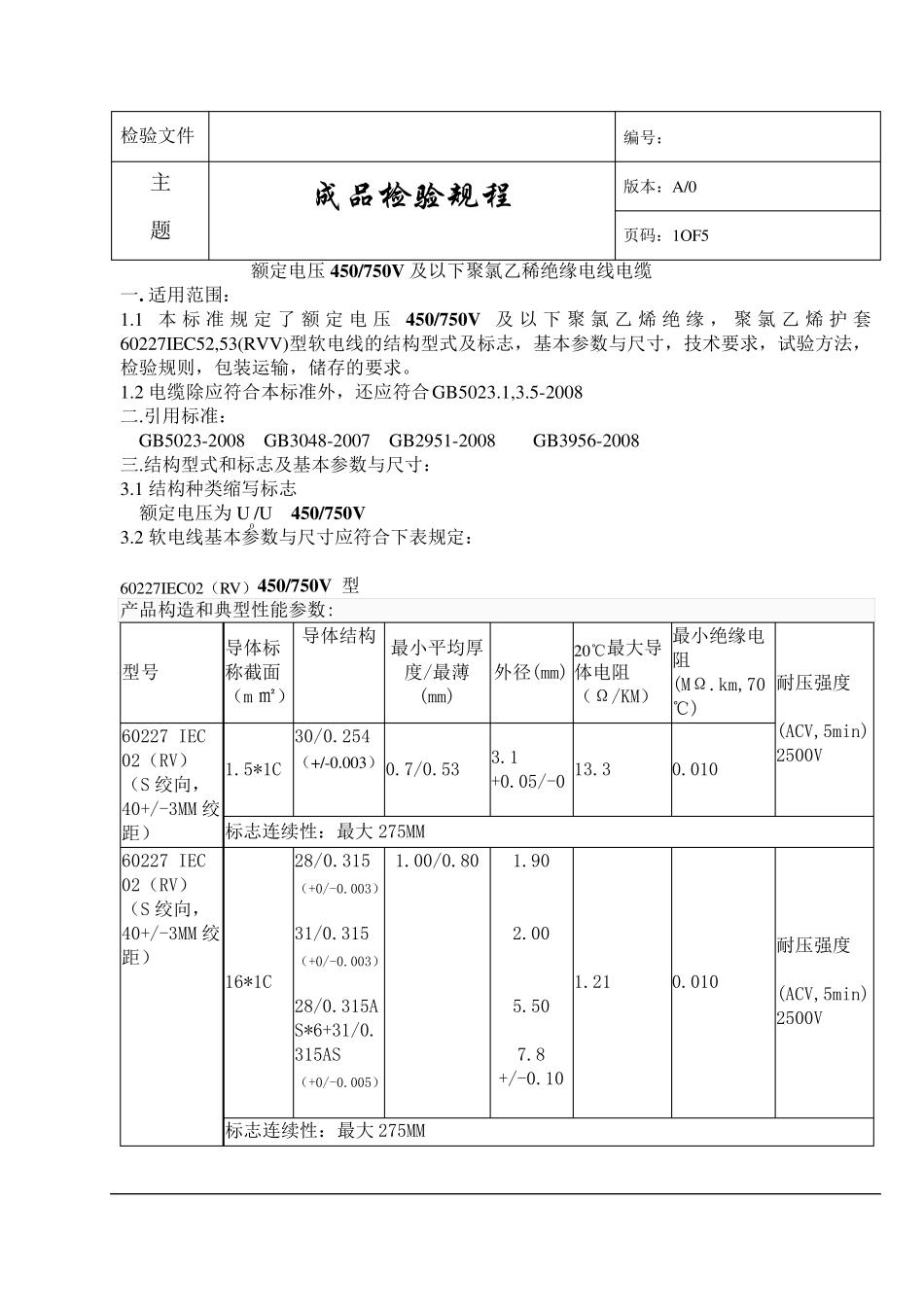

检验文件 编号： 主 题 成品检验规程 版本：A/0 页码：1OF5 额定电压450/750V 及以下聚氯乙稀绝缘电线电缆 一. 适用范围： 1.1 本标准规定了额定电压450/750V及以下聚氯乙烯绝缘，聚氯乙烯护套 60227IEC52,53(RVV)型软电线的结构型式及标志，基本参数与尺寸，技术要求，试验方法，检验规则，包装运输，储存的要求。 1.2 电缆除应符合本标准外，还应符合GB5023.1,3.5-2008 二.引用标准： GB5023-2008 GB3048-2007 GB2951-2008 GB3956-2008 三.结构型式和标志及基本参数与尺寸： 3.1 结构种类缩写标志 额定电压为U0/U 450/750V 3.2 软电线基本参数与尺寸应符合下表规定： 60227IEC02（RV）450/750V 型 产品构造和典型性能参数: 型号 导体标称截面（m ㎡） 导体结构 最小平均厚度/最薄 (mm) 外径(mm) 20℃最大导体电阻（Ω/KM） 最小绝缘电阻 (MΩ.km,70℃) 耐压强度 (ACV,5min) 2500V 60227 IEC 02（RV） （S 绞向，40+/-3MM 绞距） 1.5*1C 30/0.254 （+/-0.003） 0.7/0.53 3.1 +0.05/-0 13.3 0.010 标志连续性：最大275MM 60227 IEC 02（RV） （S 绞向，40+/-3MM 绞距） 16*1C 28/0.315 （+0/-0.003） 31/0.315 （+0/-0.003） 28/0.315AS*6+31/0.315AS （+0/-0.005） 1.00/0.80 1.90 2.00 5.50 7.8 +/-0.10 1.21 0.010 耐压强度 (ACV,5min) 2500V 标志连续性：最大275MM 检验文件 编号： 主 题 成品检验规程 版本：A/0 页码：2OF5 60227IEC06（RV）300/500V 型 产品构造和典型性能参数: 型 号 导体结构 导体标称截面（m ㎡） 绝缘厚度/最薄 (mm) 外径(mm) 20℃最大导体电阻（Ω/KM） 最小绝缘电阻 (MΩ.km,70℃) 耐压强度 (ACV,5min) 2000V 60227 IEC 06（RV） 16/0.2 （+/-0.003） 0.5*1C 0.6/ 0.44 2.2+/ -0.05 39 0.013 标志连续性：最大275MM 60227IEC08（RV-90）300/500V 型 产品构造和典型性能参数: 型 号 导体结构 导体标称截面（m ㎡） 绝缘厚度/最薄 (mm) 外径(mm) 20℃最大导体电阻（Ω/KM） 最小绝缘电阻(MΩ.km,90℃) 耐压强度 (ACV,5min) 2000V 60227 IEC 08（RV） 16/0.2（+0.005/-0） 0.5*1C 0.6/ 0.44 2.20 +/-0.05 39 0.013 标志连续性：最大275MM 50/0.254（+/-0.003） 2.5*1C 0.8/ 0.62 3.80 +/-0.05 7.98 0.009 标志连续性：最大275MM 60227IEC52(RVV) 300/...
