最经典计算方法现浇箱梁支架验算表示例(EXCEL)

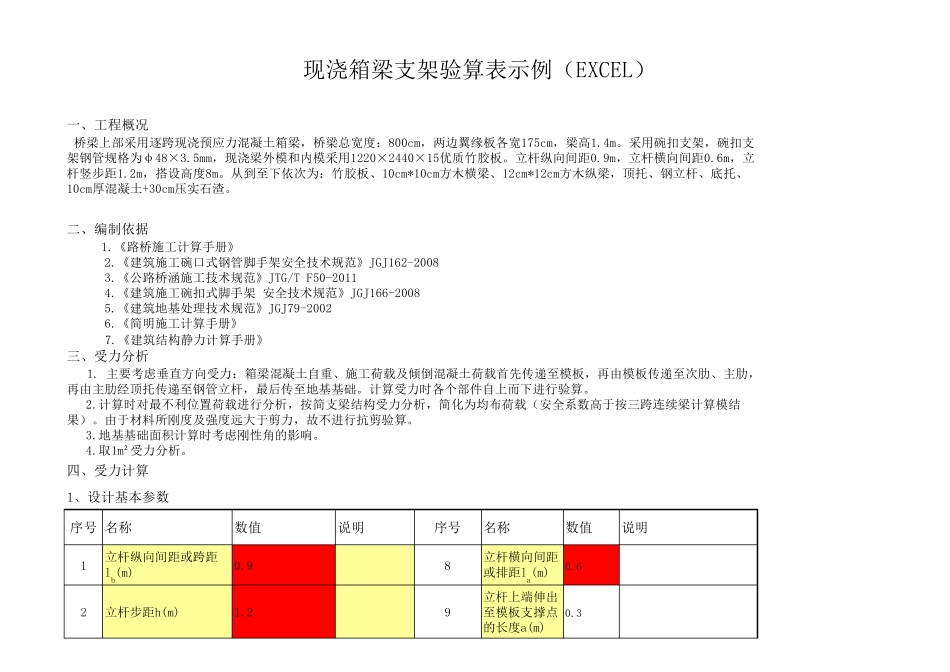

序号名称数值说明序号名称数值说明1立杆纵向间距或跨距lb(m)0.98立杆横向间距或排距la(m)0.62立杆步距h(m)1.29立杆上端伸出至模板支撑点的长度a(m)0.31、设计基本参数现浇箱梁支架验算表示例（EXCEL）一、工程概况 桥梁上部采用逐跨现浇预应力混凝土箱梁，桥梁总宽度：800cm，两边翼缘板各宽175cm，梁高1.4m。采用碗扣支架，碗扣支架钢管规格为φ48×3.5mm，现浇梁外模和内模采用1220×2440×15优质竹胶板。立杆纵向间距0.9m，立杆横向间距0.6m，立杆竖步距1.2m，搭设高度8m。从到至下依次为：竹胶板、10cm*10cm方木横梁、12cm*12cm方木纵梁，顶托、钢立杆、底托、10cm厚混凝土+30cm压实石渣。二、编制依据 1.《路桥施工计算手册》 2.《建筑施工碗口式钢管脚手架安全技术规范》JGJ162-2008 3.《公路桥涵施工技术规范》JTG/T F50-2011 4.《建筑施工碗扣式脚手架 安全技术规范》JGJ166-2008 5.《建筑地基处理技术规范》JGJ79-2002 6.《简明施工计算手册》 7.《建筑结构静力计算手册》三、受力分析 1. 主要考虑垂直方向受力：箱梁混凝土自重、施工荷载及倾倒混凝土荷载首先传递至模板，再由模板传递至次肋、主肋，再由主肋经顶托传递至钢管立杆，最后传至地基基础。计算受力时各个部件自上而下进行验算。 2.计算时对最不利位置荷载进行分析，按简支梁结构受力分析，简化为均布荷载（安全系数高于按三跨连续梁计算模结果）。由于材料所刚度及强度远大于剪力，故不进行抗剪验算。 3.地基基础面积计算时考虑刚性角的影响。 4.取1m²受力分析。四 、受力计算3模板支架计算高度H(m) 810计算箱梁的面积(m²)4.327箱室横断面面积4钢管类型(mm)Ф48×3.511板底支撑形式 方木支撑5立杆承重连接方式可调托座12是否验算地基承载力是6是否计算拆模时间否13托梁材料选择5号槽钢7板底木方、木托梁计算方法按简支梁均布计算14混凝土KN/m326混凝土密度重力序号 材料名称名称表示符号数值单位厚度b18 mm跨度L250 mm惯性矩I437400 mm4截面抵抗矩W48600 mm3弹性模量E10000 N/mm2内模面积8.515 m²/m外模面积7.5 m²/m宽度b100 mm高度L100 mm惯性矩I8333333.33 mm4截面抵抗矩W166666.667 mm3弹性模量E10000 N/mm2宽度b120 mm高度L120 mm惯性矩I17280000 mm4截面抵抗矩W288000 mm3弹性模量E10000 N/mm2截面积A(mm2)A489 mm4截面惯性矩I121900(mm4)6方木（主肋）11强度等级为TC15（油杉类，10000Mpa）P30模板12、材料参数I=bh3/12I=bh2...
