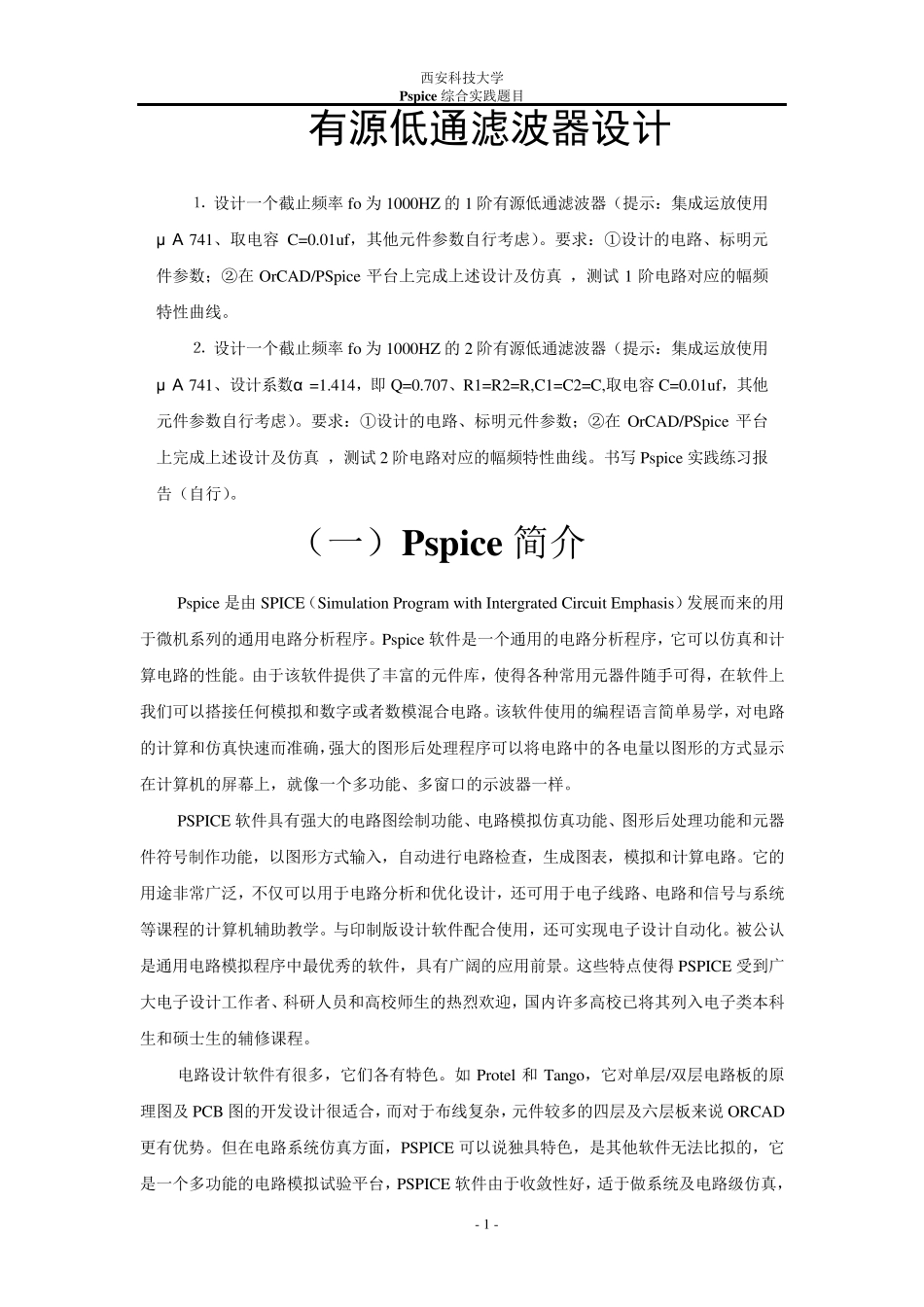

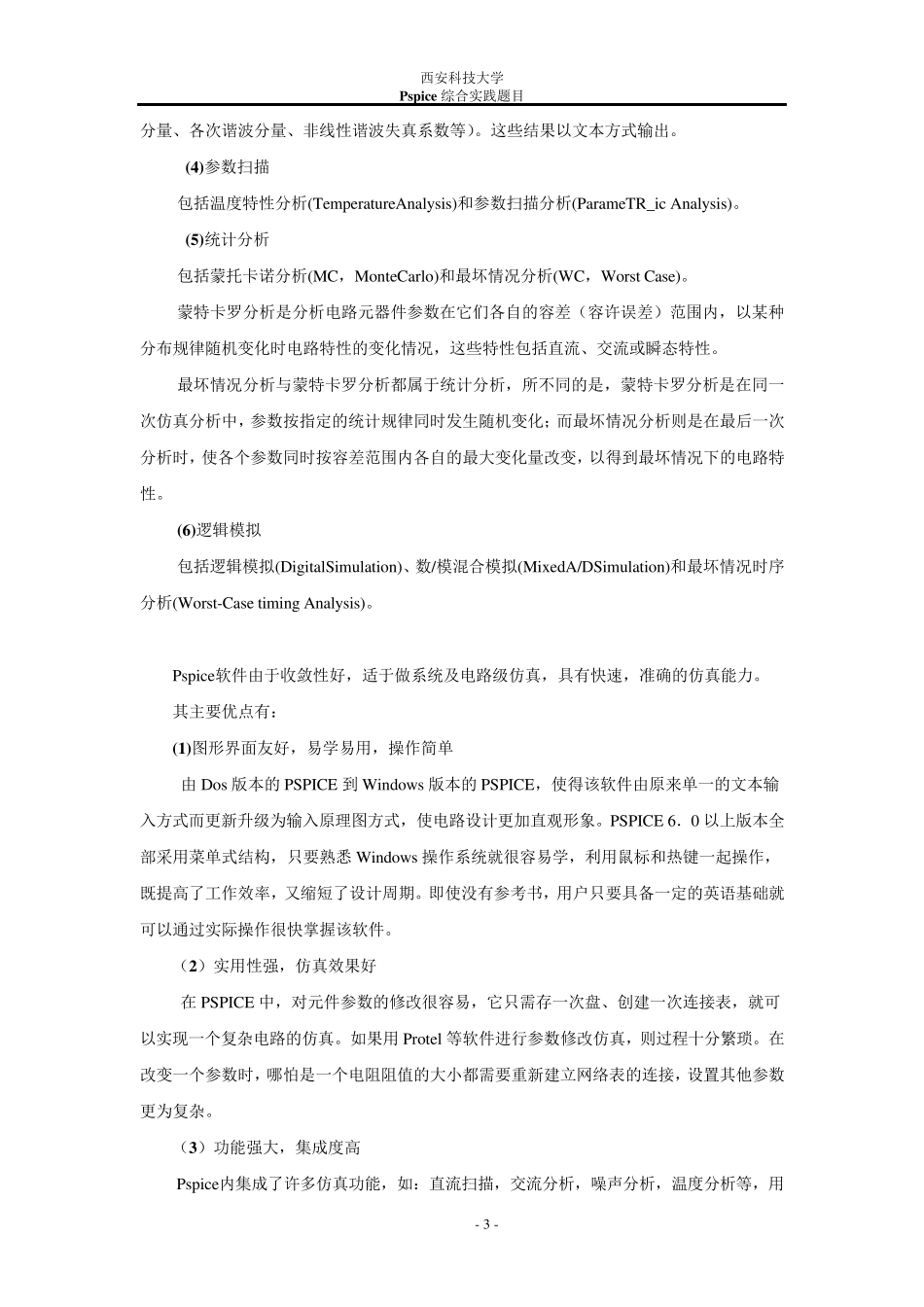

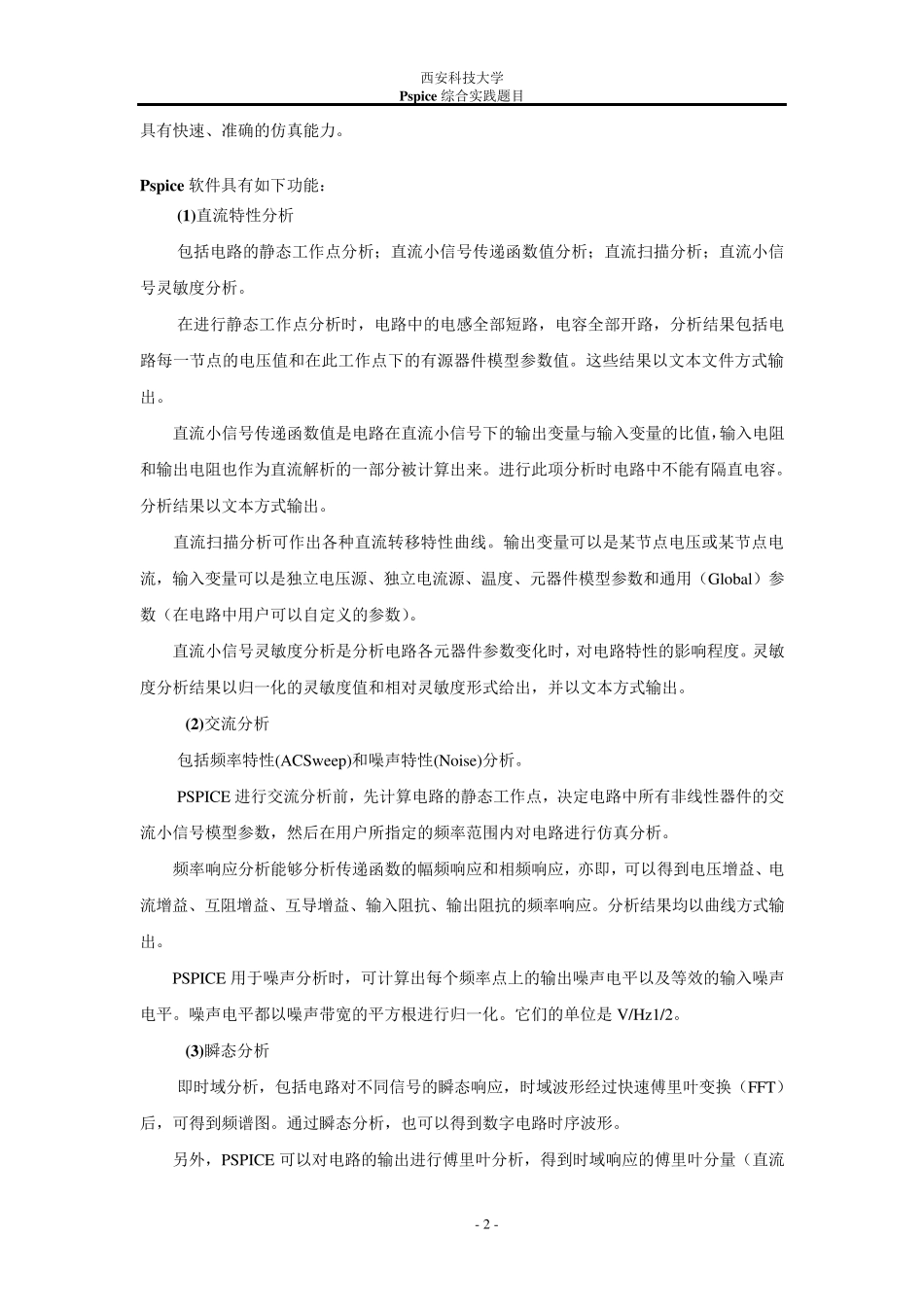

西安科技大学 Pspice 综合实践题目 - 1 - 有源低通滤波器设计 ⒈ 设计一个截止频率fo 为1000HZ 的1 阶有源低通滤波器（提示：集成运放使用μ А 741、取电容C=0.01uf，其他元件参数自行考虑）。要求：①设计的电路、标明元件参数；②在 OrCAD/PSpice 平台上完成上述设计及仿真 ，测试 1 阶电路对应的幅频特性曲线。 ⒉ 设计一个截止频率fo 为1000HZ 的2 阶有源低通滤波器（提示：集成运放使用μ А 741、设计系数α =1.414，即 Q=0.707、R1=R2=R,C1=C2=C,取电容C=0.01uf，其他元件参数自行考虑）。要求：①设计的电路、标明元件参数；②在 OrCAD/PSpice 平台上完成上述设计及仿真 ，测试 2 阶电路对应的幅频特性曲线。书写 Pspice 实践练习报告（自行）。 （一）Pspice 简介 Pspice 是由 SPICE（Simulation Program w ith Intergrated Circuit Emphasis）发展而来的用于微机系列的通用电路分析程序。Pspice 软件是一个通用的电路分析程序，它可以仿真和计算电路的性能。由于该软件提供了丰富的元件库，使得各种常用元器件随手可得，在软件上我们可以搭接任何模拟和数字或者数模混合电路。该软件使用的编程语言简单易学，对电路的计算和仿真快速而准确，强大的图形后处理程序可以将电路中的各电量以图形的方式显示在计算机的屏幕上，就像一个多功能、多窗口的示波器一样。 PSPICE 软件具有强大的电路图绘制功能、电路模拟仿真功能、图形后处理功能和元器件符号制作功能，以图形方式输入，自动进行电路检查，生成图表，模拟和计算电路。它的用途非常广泛，不仅可以用于电路分析和优化设计，还可用于电子线路、电路和信号与系统等课程的计算机辅助教学。与印制版设计软件配合使用，还可实现电子设计自动化。被公认是通用电路模拟程序中最优秀的软件，具有广阔的应用前景。这些特点使得 PSPICE 受到广大电子设计工作者、科研人员和高校师生的热烈欢迎，国内许多高校已将其列入电子类本科生和硕士生的辅修课程。 电路设计软件有很多，它们各有特色。如 Protel 和 Tango，它对单层/双层电路板的原理图及 PCB 图的开发设计很适合，而对于布线复杂，元件较多的四层及六层板来说 ORCAD更有优势。但在电路系统仿真方面，PSPICE 可以说独具特色，是其他软件无法比拟的，它是一个多功能的电路模拟试验平台，PSPICE 软件由于收敛性好，适于做系统及电路级仿真，西安科技大学 Pspice 综合实践题目...
