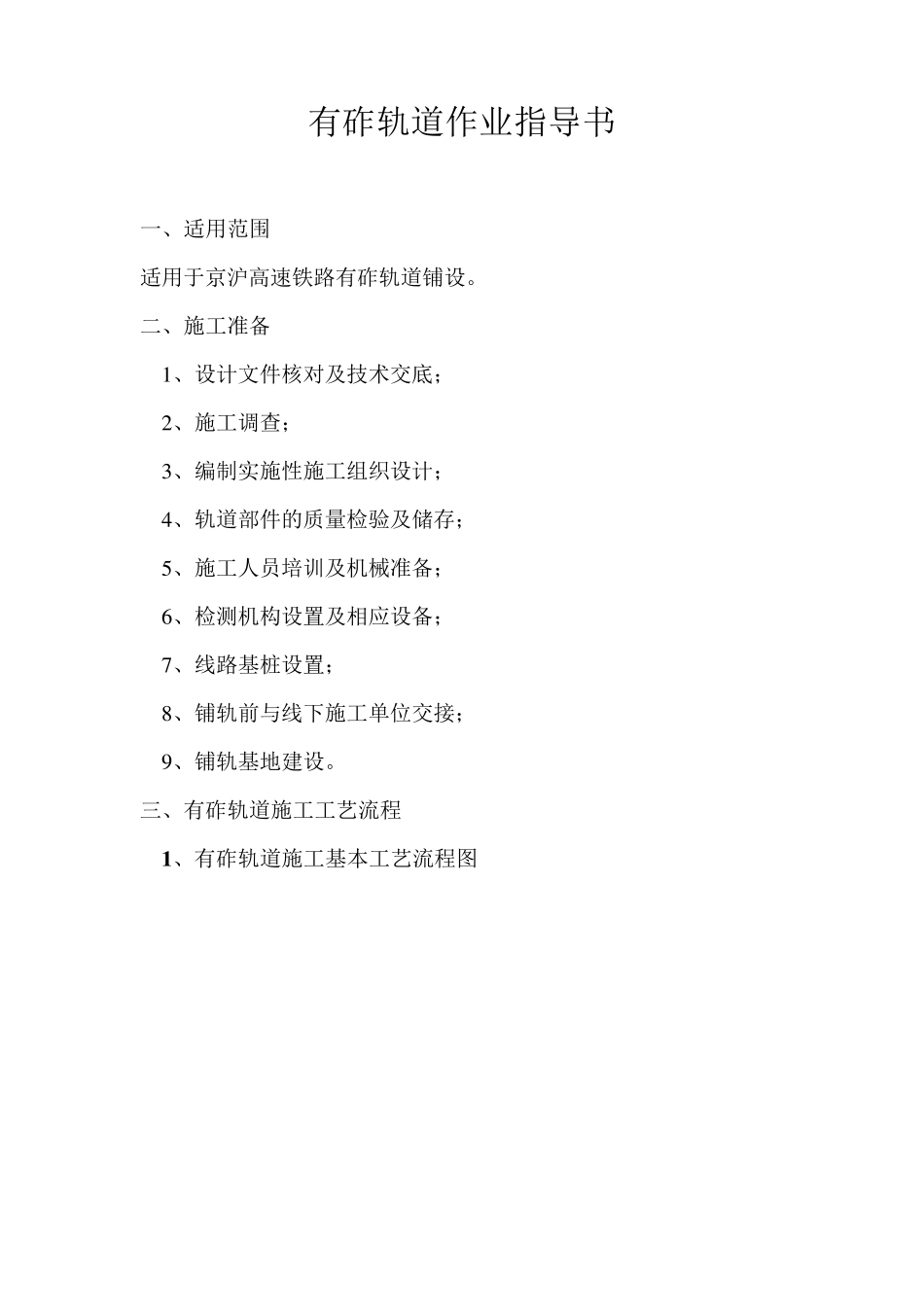

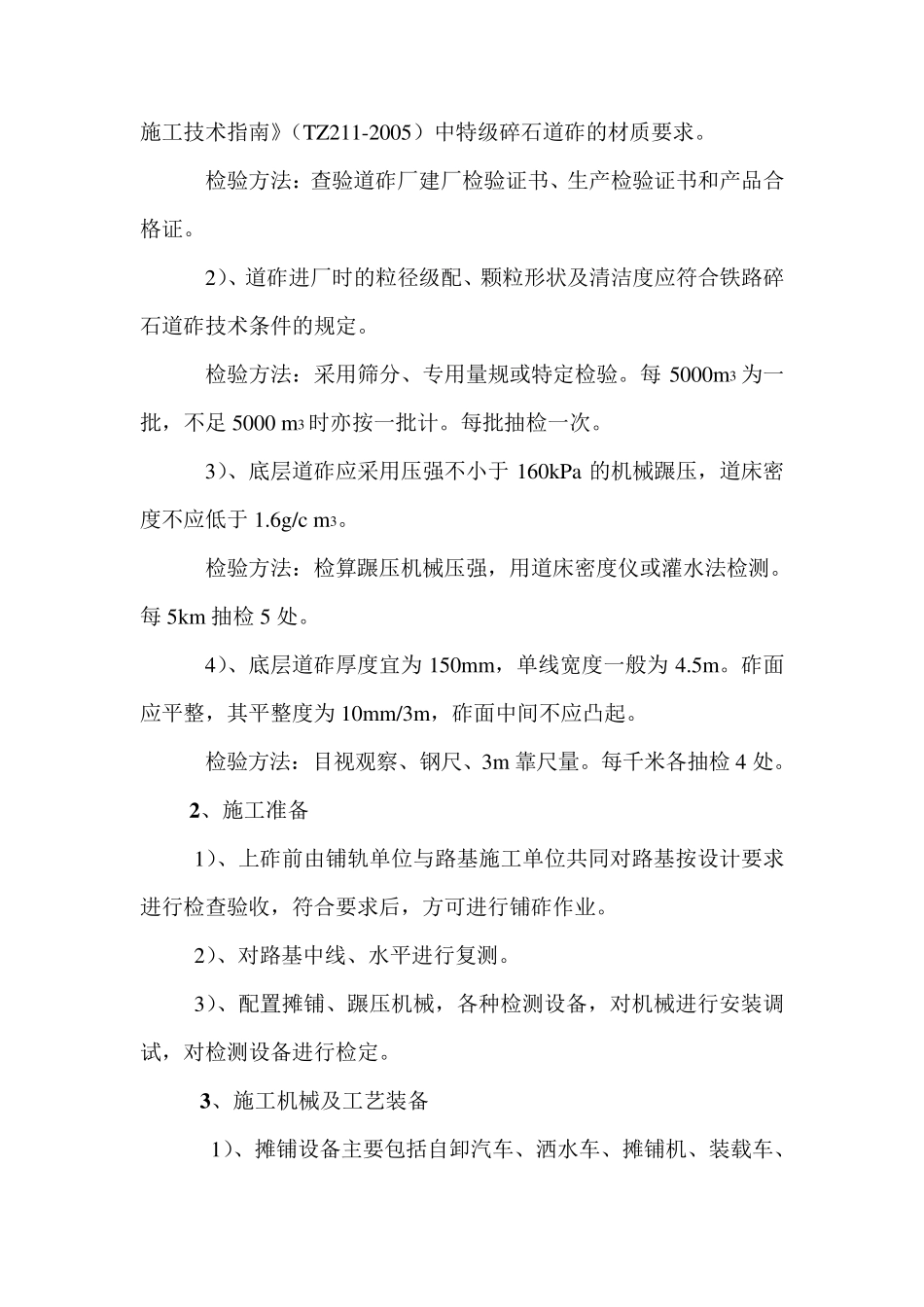

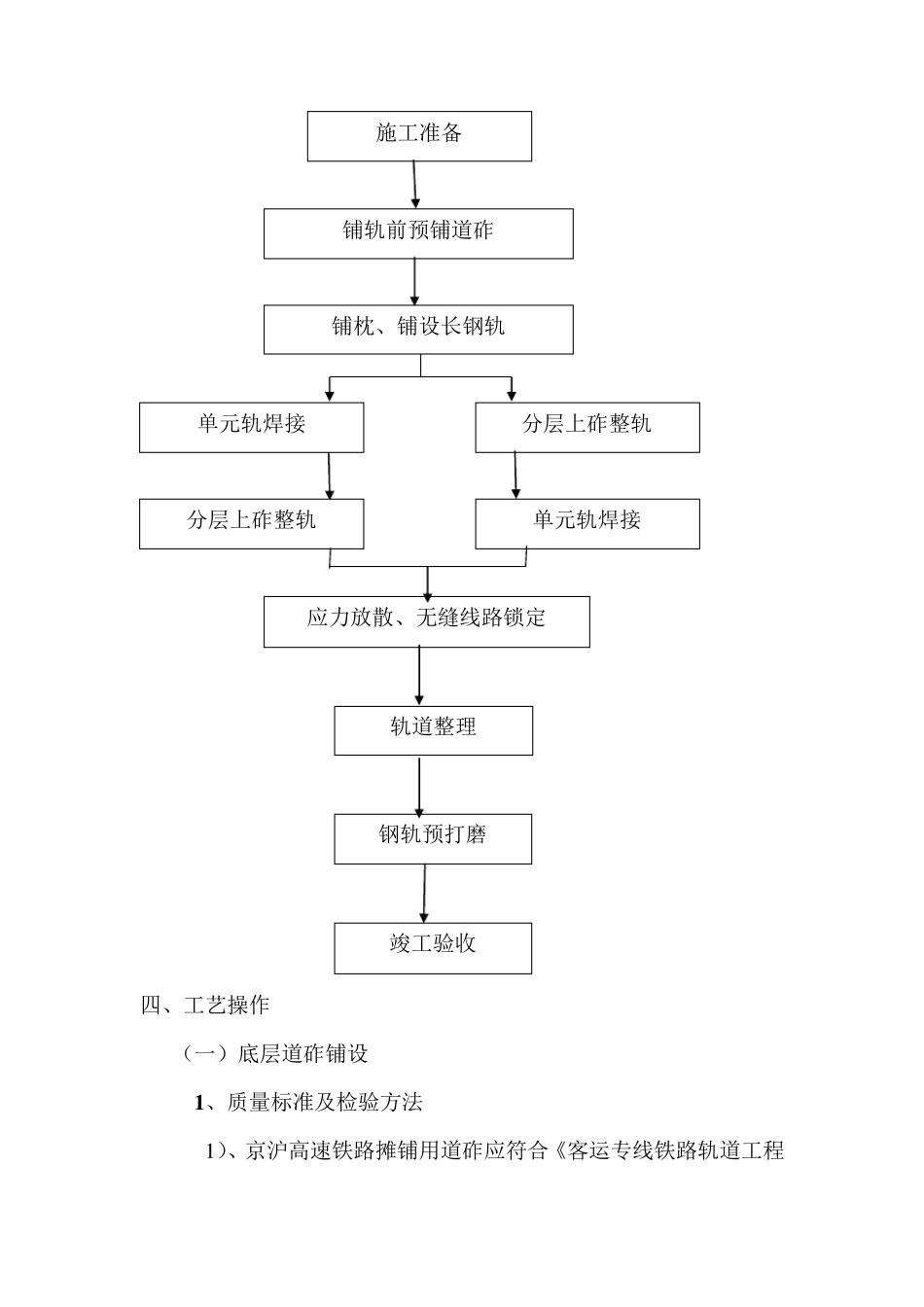

有砟轨道作业指导书 一、适用范围 适用于京沪高速铁路有砟轨道铺设。 二、施工准备 1 、设计文件核对及技术交底； 2 、施工调查； 3 、编制实施性施工组织设计； 4 、轨道部件的质量检验及储存； 5 、施工人员培训及机械准备； 6 、检测机构设置及相应设备； 7 、线路基桩设置； 8 、铺轨前与线下施工单位交接； 9 、铺轨基地建设。 三、有砟轨道施工工艺流程 1 、有砟轨道施工基本工艺流程图 施工准备 四、工艺操作 （一）底层道砟铺设 1 、质量标准及检验方法 1 ）、京沪高速铁路摊铺用道砟应符合《客运专线铁路轨道工程铺轨前预铺道砟 铺枕、铺设长钢轨 单元轨焊接 分层上砟整轨 分层上砟整轨 单元轨焊接 应力放散、无缝线路锁定 轨道整理 钢轨预打磨 竣工验收 施工技术指南》（TZ211-2005）中特级碎石道砟的材质要求。 检验方法：查验道砟厂建厂检验证书、生产检验证书和产品合格证。 2）、道砟进厂时的粒径级配、颗粒形状及清洁度应符合铁路碎石道砟技术条件的规定。 检验方法：采用筛分、专用量规或特定检验。每 5000m 3 为一批，不足 5000 m 3 时亦按一批计。每批抽检一次。 3）、底层道砟应采用压强不小于 160kPa 的机械蹍压，道床密度不应低于 1.6g/c m 3。 检验方法：检算蹍压机械压强，用道床密度仪或灌水法检测。每 5km 抽检5 处。 4）、底层道砟厚度宜为 150m m ，单线宽度一般为 4.5m 。砟面应平整，其平整度为 10m m /3m ，砟面中间不应凸起。 检验方法：目视观察、钢尺、3m 靠尺量。每千米各抽检4 处。 2 、施工准备 1）、上砟前由铺轨单位与路基施工单位共同对路基按设计要求进行检查验收，符合要求后，方可进行铺砟作业。 2）、对路基中线、水平进行复测。 3）、配置摊铺、蹍压机械，各种检测设备，对机械进行安装调试，对检测设备进行检定。 3 、施工机械及工艺装备 1）、摊铺设备主要包括自卸汽车、洒水车、摊铺机、装载车、压路机。 2）、配套设备主要包括激光发射器、激光接收器、定位标杆。 3）、检测设备主要包括密度仪、方孔筛、全站仪、水准仪、3m 靠尺及直尺。 4 、工艺及质量控制流程 底层道砟铺设施工工艺及质量控制流程见图 4-1.1。 路基面交接检查开始测量放线打道床边庄，拉导线钢弦压路机压实摊铺机摊铺道砟摊铺机就位底砟铺设合格结束是否否是道砟生产道砟合格道砟贮存道砟运输图 4-1.1 底层道砟铺设施工工艺及质...
