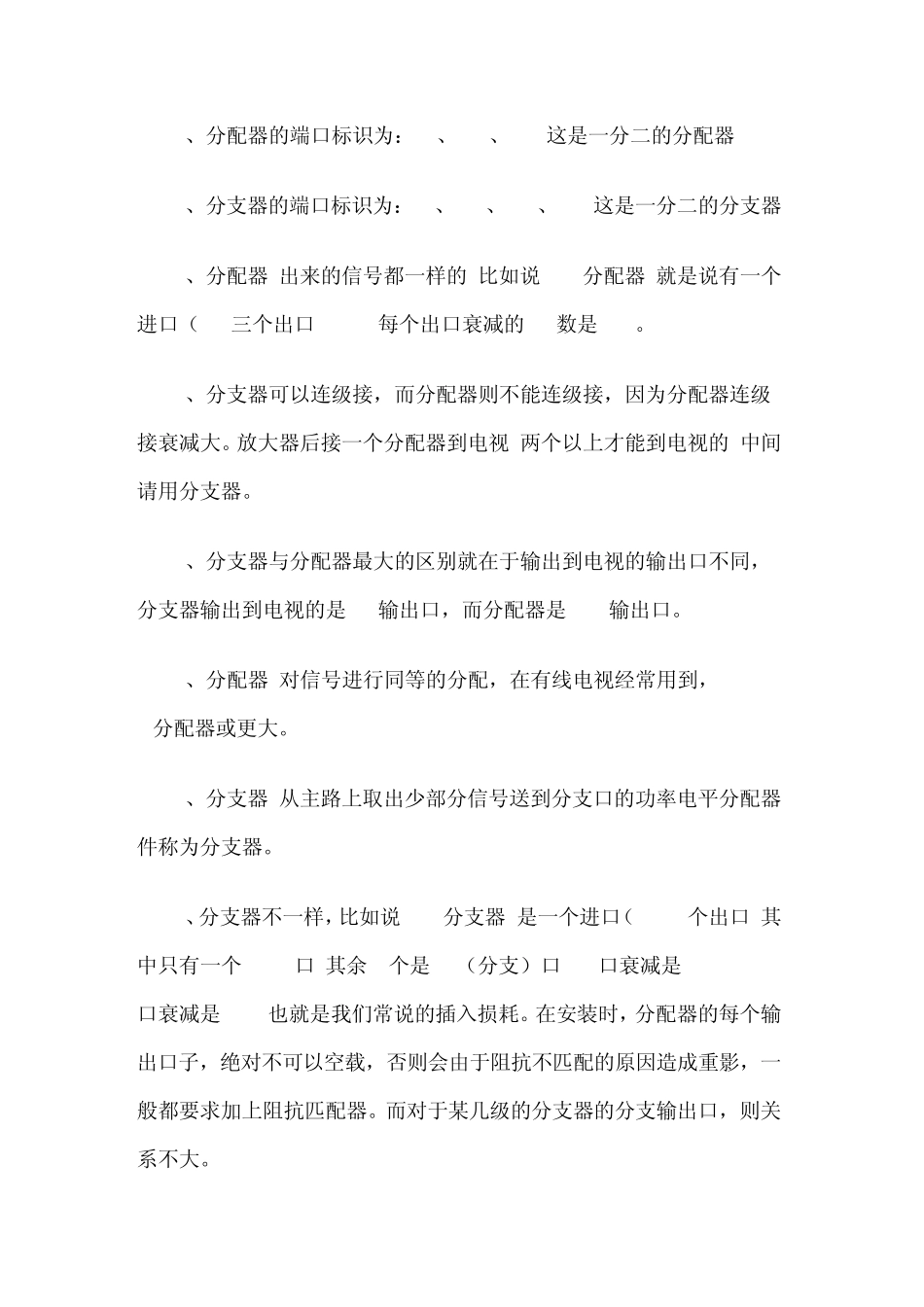

有线电视放大器载噪比C/N 计算式 ①单台放大器(C/N)单 (C/N)单=So-G-NF-f-2.4(dB) 式中:So为放大器的输出电平,G为放大器的增益,NF为噪声系数,f为放大器的输出斜率。 ②多台相同放大器级联总载噪比(C/N)总 先按单台放大器(C/N)单指标计算式算出各台放大器的C/N 指标值,查“KC/N 表”(见附表 1)得出单台放电器的C/N 指标占用系数KC/N 单,再用乘法算出n台放大器总的C/N 占用系数KC/N 总: KC/N 总=n﹡KC/N 单 然后查“KC/N 表”得出n台放电器的C/N 指标(C/N)总。 ③多台不同放大器级联总载噪比(C/N)总 1、分配器的端口标识为:IN、OUT、OUT这是一分二的分配器 2、分支器的端口标识为:IN、OUT、TAP、TAP这是一分二的分支器 3、分配器 出来的信号都一样的 比如说 306分配器 就是说有一个进口(IN)三个出口(OUT) 每个出口衰减的 DB数是 6DB。 4、分支器可以连级接,而分配器则不能连级接,因为分配器连级接衰减大。放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。 5、分支器与分配器最大的区别就在于输出到电视的输出口不同,分支器输出到电视的是 BR输出口,而分配器是 OUT输出口。 6、分配器 对信号进行同等的分配,在有线电视经常用到,2 3 4 6 8分配器或更大。 7、分支器 从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。 8、分支器不一样,比如说 410分支器 是一个进口(IN) 5个出口 其中只有一个(OUT)口 其余 4个是 BR(分支)口 BR口衰减是 10DB OUT口衰减是 2DB 也就是我们常说的插入损耗。在安装时,分配器的每个输出口子,绝对不可以空载,否则会由于阻抗不匹配的原因造成重影,一般都要求加上阻抗匹配器。而对于某几级的分支器的分支输出口,则关系不大。 先按单台放大器(C/N)单指标计算式算出各台放大器的载噪比指标值,查“KC/N 表”得出各台放电器的C/N 指标占用系数KC/N 单1、KC/N 单2、KC/N 单3、„„、KC/N 单n,再用加法算出n台放大器总的C/N 占用系数KC/N 总: KC/N 总=KC/N单1+KC/N单2+KC/N单3+„„+KC/N 单n 然后查“KC/N 表”得出n台放电器的C/N 指标(C/N)总。 说明: ①改进算法的理由: 第一,传统的计算式是:C/N=Si-NF-2.4(Si—输入电平,NF—噪声系数)。 实际上算式中的放大器输入电平 Si 数值是不能通过测量直接得到的,只有通过先测出放大器的输出电平So,再用算式Si...
