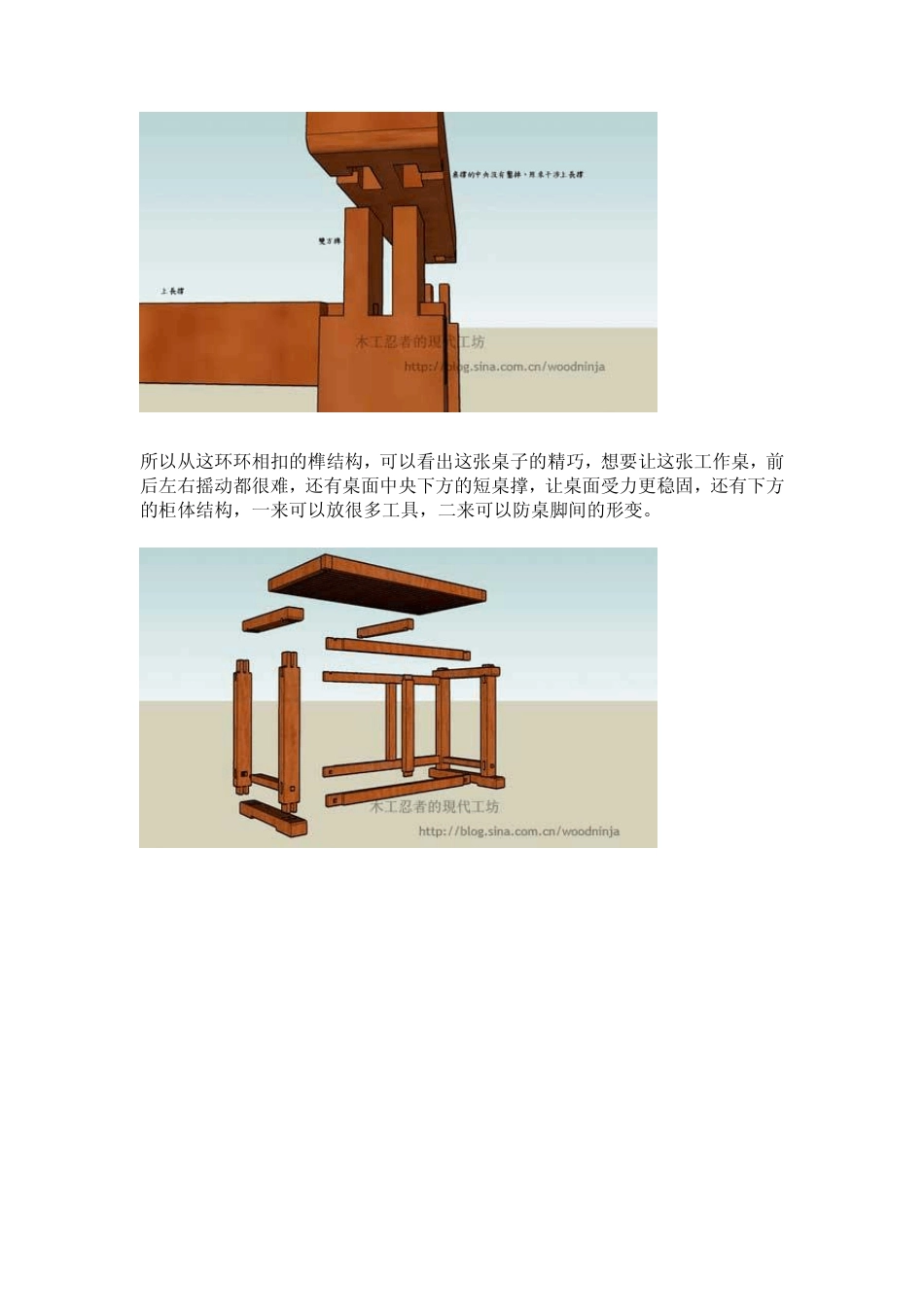

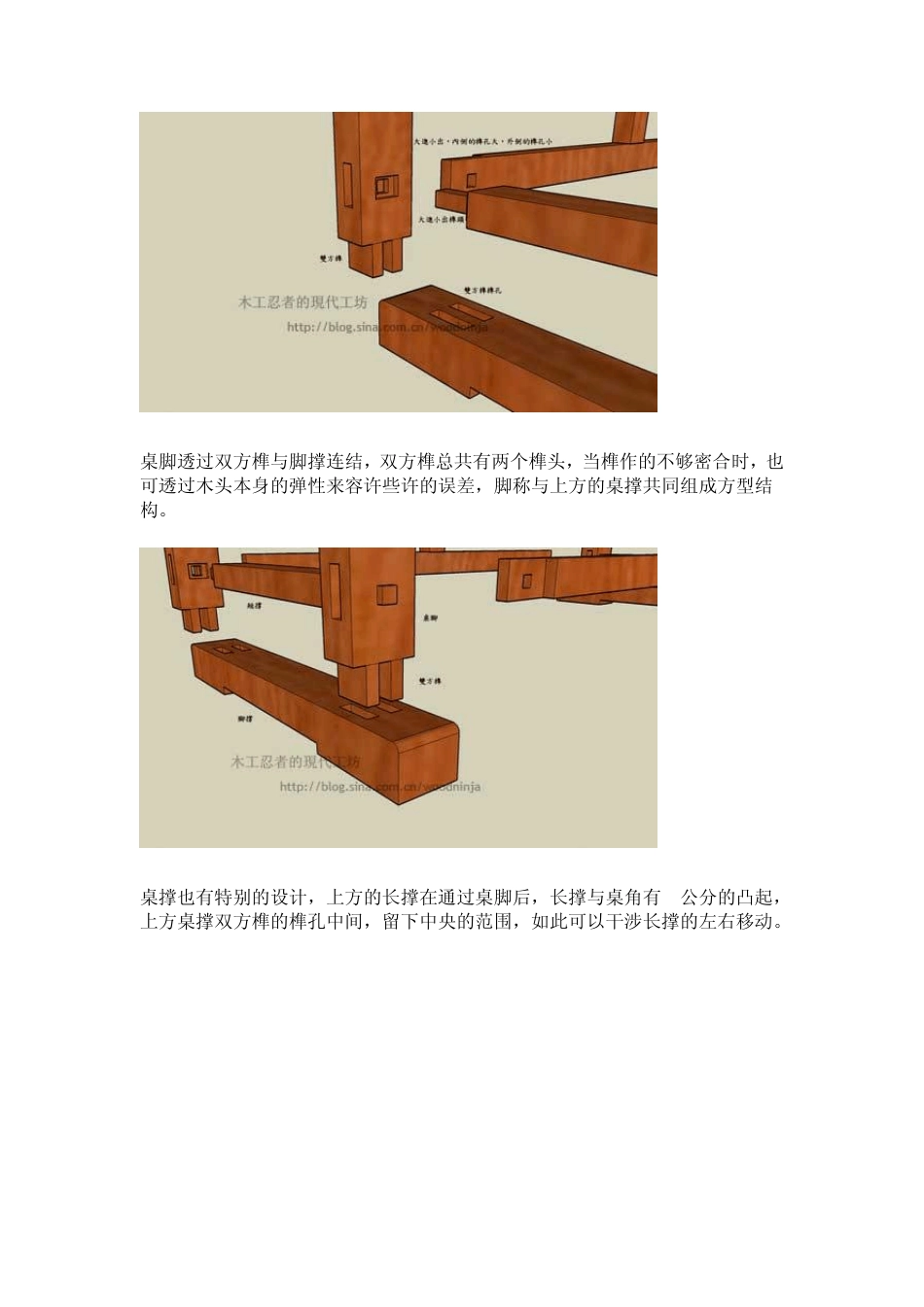

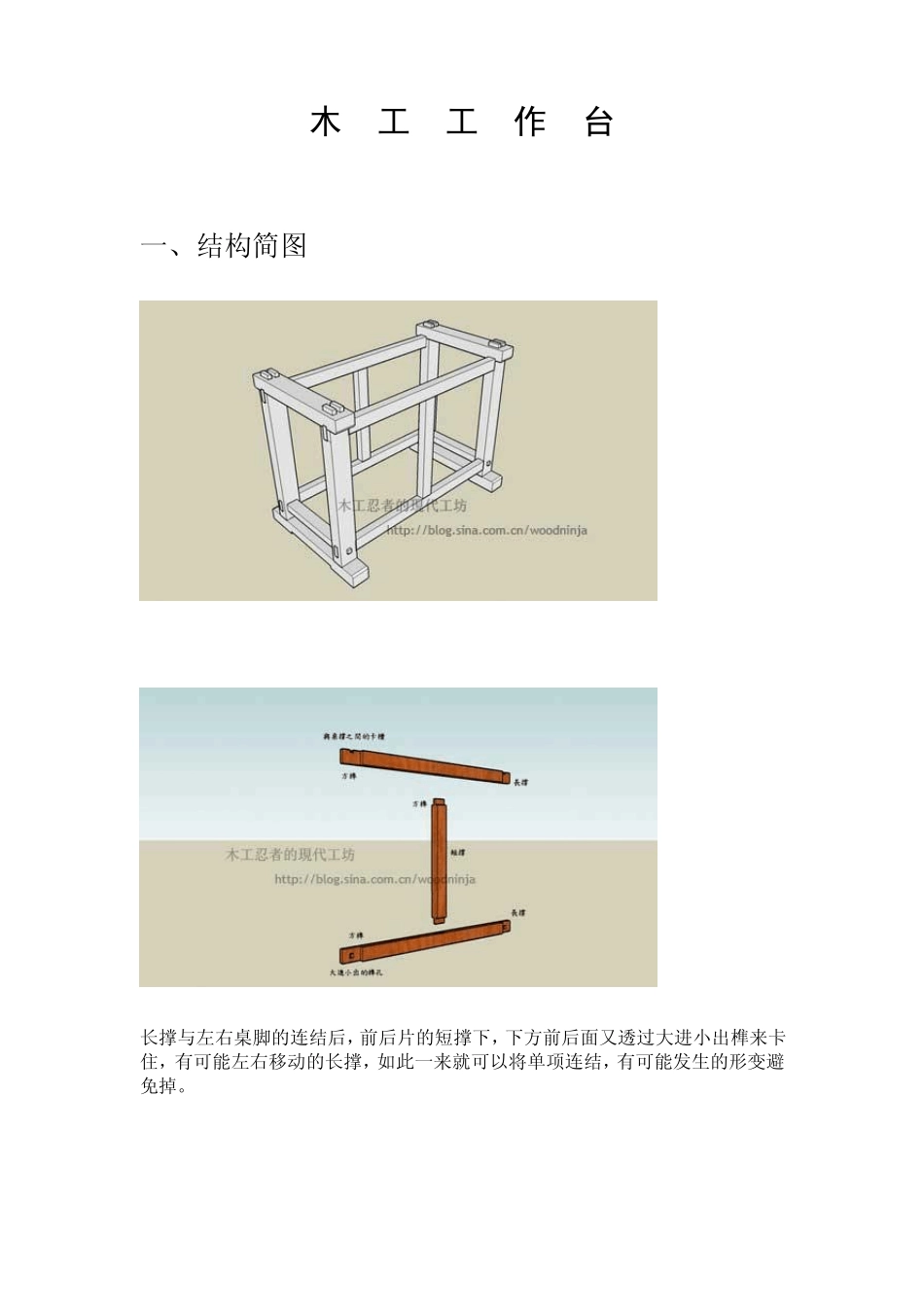

木 工 工 作 台 一、结构简图 长撑与左右桌脚的连结后,前后片的短撑下,下方前后面又透过大进小出榫来卡住,有可能左右移动的长撑,如此一来就可以将单项连结,有可能发生的形变避免掉。 桌脚透过双方榫与脚撑连结,双方榫总共有两个榫头,当榫作的不够密合时,也可透过木头本身的弹性来容许些许的误差,脚称与上方的桌撑共同组成方型结构。 桌撑也有特别的设计,上方的长撑在通过桌脚后,长撑与桌角有1公分的凸起,上方桌撑双方榫的榫孔中间,留下中央的范围,如此可以干涉长撑的左右移动。 所以从这环环相扣的榫结构,可以看出这张桌子的精巧,想要让这张工作桌,前后左右摇动都很难,还有桌面中央下方的短桌撑,让桌面受力更稳固,还有下方的柜体结构,一来可以放很多工具,二来可以防桌脚间的形变。 二、备料加工 1、双方榫制作 四只桌脚上下两头的双方榫,共有 8个,还有上下长撑的榫孔,也是一共 8个。 切过左右侧的榫肩,再利用钻孔与带锯机切出榫头的中间部份,等用凿刀细修后,双方榫就算完成。 2、长撑与短撑工字结构 一组前片的长撑与短撑,长撑左右侧的单方榫,一共四只也是 8个榫头,还有短撑上下方的单方榫,总共也有四个。 工作桌不只要做出桌长撑的单方榫,还有中柱的单方榫,一共12个,还有要先做上4组榫孔,让中柱跟长撑结合。 哈莉猫老师设计的导尺固定座,很方便的东西,在配上Router在做榫孔的时候可以很快的做出榫孔。 架上L型导尺,放上牧科 mt360配合 12mm直刀,快又好用,导尺要用快拆动作会更方便。 挖出來的榫孔 从固定架上拿下来的桌长撑,还有打好的榫孔。 用凿刀将榫孔的圆角修整后,一共试装三次就到定位。 前后片连接 三、组装 1、脚撑 2、前片 3、装上横撑 4、前后片连结 5、桌体装上脚撑 6、四组双方榫要平均慢慢敲 7、放上桌撑 8、桌撑在双方榫之间有半搭接损的作用 9、主体组装完成 四、桌面胶合 桌面是用角料透过螺杆上胶接合,成本精济而且耐用,角料先标钻孔点。 桌面的组成是由十五只角料组成,每支钻四个洞,搬来搬去也满有份量。 白胶的胶合,爆浆一般的木工师傅是不允许的,因为若是细木作贴皮要很快的用湿布擦掉,但是这整张的桌面还要刨平,所以就让他爆浆,这样可以绝对确定,每个角料间的胶合都很完整,让胶的结构力发挥到最大,而且也可以让胶被木料纤维吸收,产生最大的拉力。 透过四只螺杆来固定,买的时候要顺便买垫片、螺帽、白胶。 五、工作夹...
