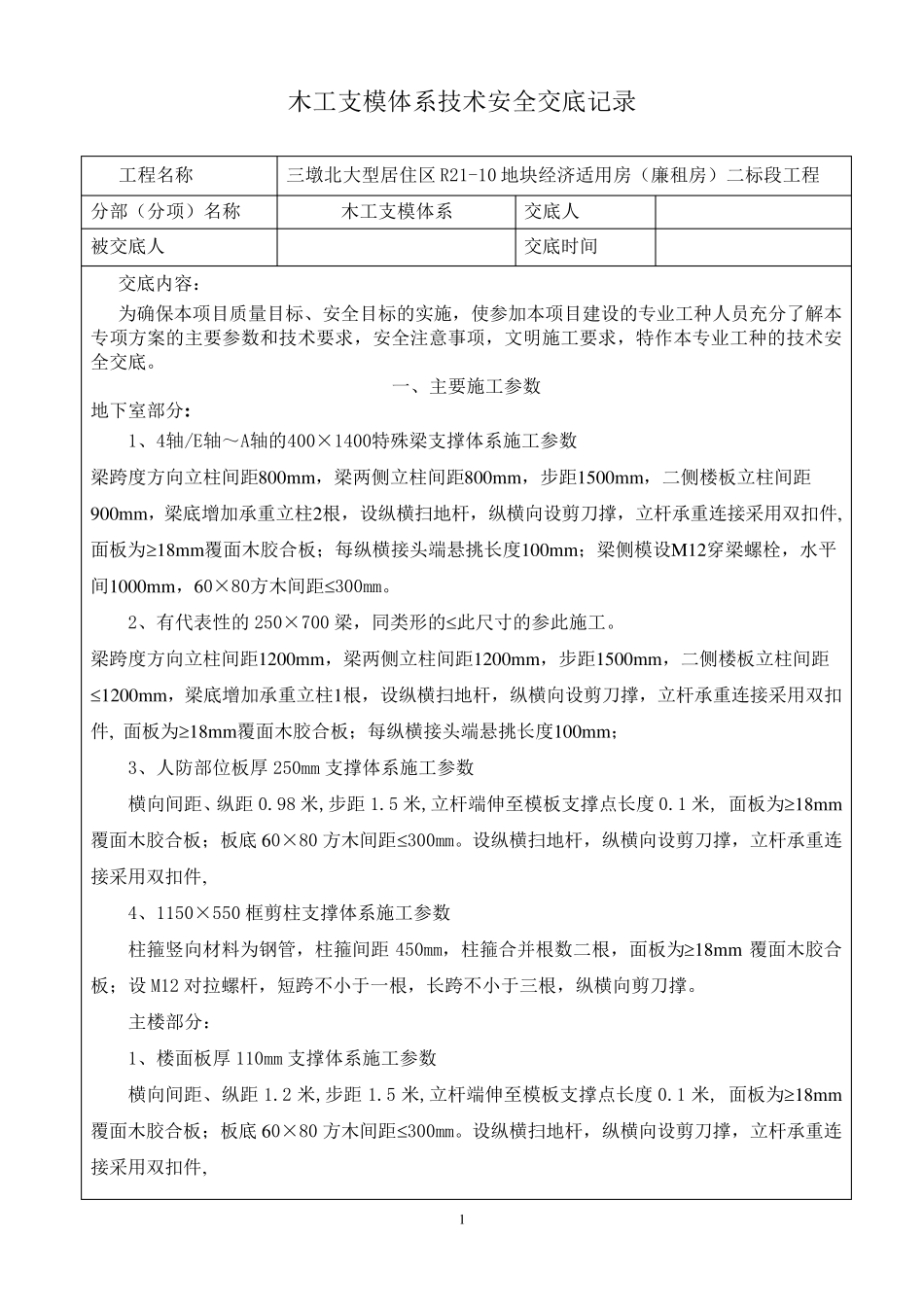

1 木工支模体系技术安全交底记录 工程名称 三墩北大型居住区R21-10 地块经济适用房（廉租房）二标段工程 分部（分项）名称 木工支模体系 交底人 被交底人 交底时间 交底内容： 为确保本项目质量目标、安全目标的实施，使参加本项目建设的专业工种人员充分了解本专项方案的主要参数和技术要求，安全注意事项，文明施工要求，特作本专业工种的技术安全交底。 一、主要施工参数 地下室部分: 1、4轴/E轴～A轴的400×1400特殊梁支撑体系施工参数 梁跨度方向立柱间距800mm，梁两侧立柱间距800mm，步距1500mm，二侧楼板立柱间距900mm，梁底增加承重立柱2根，设纵横扫地杆，纵横向设剪刀撑，立杆承重连接采用双扣件, 面板为18mm覆面木胶合板；每纵横接头端悬挑长度100mm；梁侧模设M12穿梁螺栓，水平间1000mm，60×80方木间距300mm。 2、有代表性的250×700 梁，同类形的此尺寸的参此施工。 梁跨度方向立柱间距1200mm，梁两侧立柱间距1200mm，步距1500mm，二侧楼板立柱间距1200mm，梁底增加承重立柱1根，设纵横扫地杆，纵横向设剪刀撑，立杆承重连接采用双扣件, 面板为18mm覆面木胶合板；每纵横接头端悬挑长度100mm； 3、人防部位板厚250mm 支撑体系施工参数 横向间距、纵距 0.98 米,步距 1.5 米,立杆端伸至模板支撑点长度 0.1 米, 面板为18mm覆面木胶合板；板底60×80 方木间距300mm。设纵横扫地杆，纵横向设剪刀撑，立杆承重连接采用双扣件, 4、1150×550 框剪柱支撑体系施工参数 柱箍竖向材 料 为钢 管 ，柱箍间距 450mm，柱箍合并 根数二根，面板为18mm 覆面木胶合板；设M12 对 拉 螺杆，短 跨不 小 于 一根，长跨不 小 于 三根，纵横向剪刀撑。 主楼部分： 1、楼面板厚110mm 支撑体系施工参数 横向间距、纵距 1.2 米,步距 1.5 米,立杆端伸至模板支撑点长度 0.1 米, 面板为18mm覆面木胶合板；板底60×80 方木间距300mm。设纵横扫地杆，纵横向设剪刀撑，立杆承重连接采用双扣件, 2 木工支模体系技术安全交底记录 工程名称 三墩北大型居住区R21-10 地块经济适用房（廉租房）二标段工程 分部（分项）名称 木工支模体系 交底人 被交底人 交底时间 `2、LL209 200mm×1000mm 特殊梁支撑体系施工参数 梁跨度方向立柱间距1200mm，梁两侧立柱间距1000mm，步距1500mm，二侧楼板立柱间距1200mm，梁底增加承重立柱1根，设纵横扫地杆，纵横向设剪刀撑，立杆承重连...
