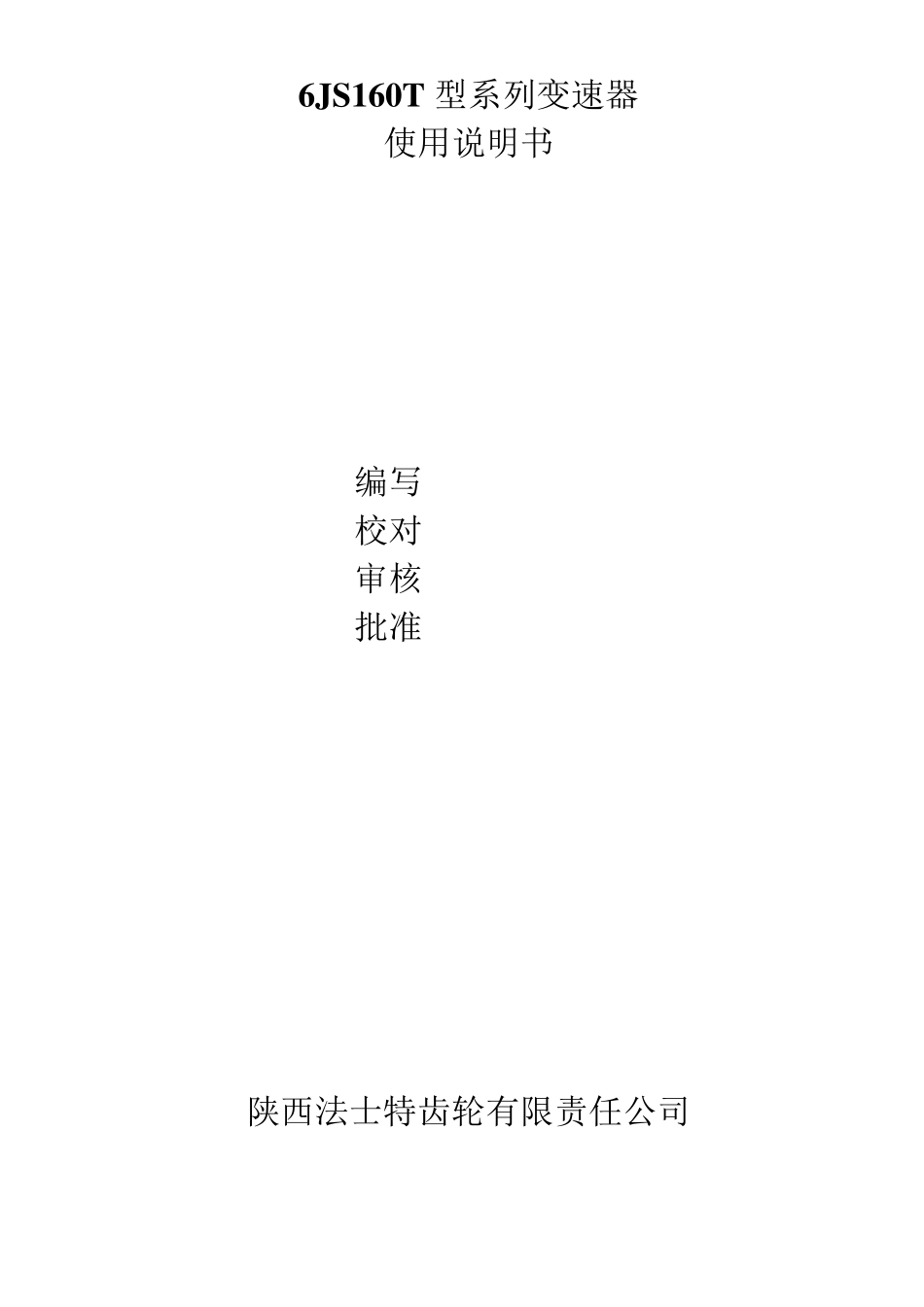

6JS160T 型系列变速器 使用说明书 编写 校对 审核 批准 陕西法士特齿轮有限责任公司 2 1. 概述 6JS160T 双中间轴全同步器系列变速器是我厂为适应市场完全自主开发设计的，采用双中间轴的结构，主副箱组合式设计，主副箱均带有同步器，主箱前进档带新型双锥面同步器；副箱带锁销式同步器。 在同类产品中外形尺寸小，重量轻，结构简单，便于维修，成本低廉，可广泛运用于长途客车或公交车辆，以及水泥搅拌车等特殊车辆，市场前景看好。 2 主要设计参数 2.1 额定输入功率：209~ 285KW； 额定输入扭矩：1050~ 1600Nm； 最高输入转速：2600rpm； 中心距：116mm； 长度：778.8mm（2 号离合器壳体前止口端面到输出法兰盘后止口端面）； 重量：220Kg（含离合器壳体） 2.2 各档速比： 型号 各档速比 1 2 3 4 5 6 7 8 倒 6JS160T 11.26 7.88 5.55 3.98 2.83 1.98 1.39 1.00 11.48 6JS160TA 8.08 5.66 3.98 2.86 2.03 1.42 1.00 0.72 8.24 6JS125T 11.26 7.88 5.55 3.98 2.83 1.98 1.39 1.00 11.48 6JS125TA 8.08 5.66 3.98 2.86 2.03 1.42 1.00 0.72 8.24 6JS105T 11.26 7.88 5.55 3.98 2.83 1.98 1.39 1.00 11.48 6JS105TA 8.08 5.66 3.98 2.86 2.03 1.42 1.00 0.72 8.24 2.3 总成代号的含义 6 J S 160 T A 速比代号 主箱带同步器 ×10 = 名义输入扭矩（Nm） 双中间轴结构 机械式 前进档数 3 6JS160T系列变速器主截面图 参见图 1 4 6JS160T系列变速器动力传递 6JS160T双中间轴系列变速器双中间轴、全同步器、主副箱结构，由一个前置四档主变速器和一个两档的副变速器组成。动力从一轴输入后，分流到两根中间轴上，再由中间轴齿轮到二轴齿轮，，当移动同步器滑套，使滑套的结合齿（内花键）与和二轴齿轮的内齿相连的同步锥环的结合齿（外花键）结合时，二轴就与二轴齿轮成为一体并按一定的速比转动而传递动力。这样最后动力从二轴上的法兰盘输出（参见图 2）。 3 图2 6JS160T系列变速器动力传递路线图 5 外连接尺寸图（图3） 见图6JS160T-AT 6 主要结构 6JS160T系列变速器由一个前置四档主变速器和一个两档副变速器组成。在主变速器中，一轴（输入轴）和一轴齿轮通过花键相联结，一轴齿轮在径向可以浮动。中间轴上的齿轮除倒档和一挡齿轮与中间轴制为一体外，均以一定的过盈量与中间轴相配合并辅以长键联结。二轴（主...
