波峰焊作业规范

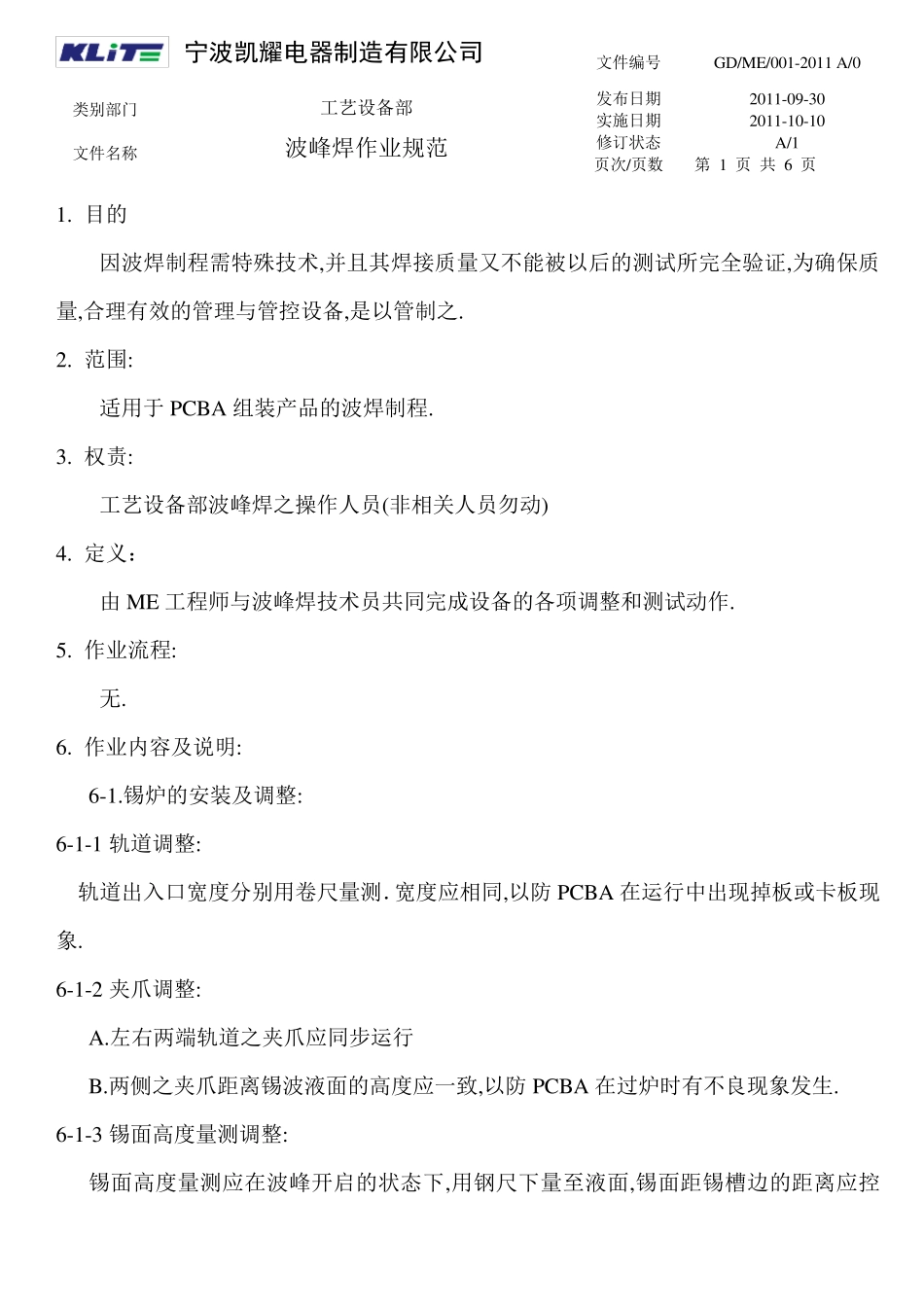

波峰焊作业规范_第1页
1/6

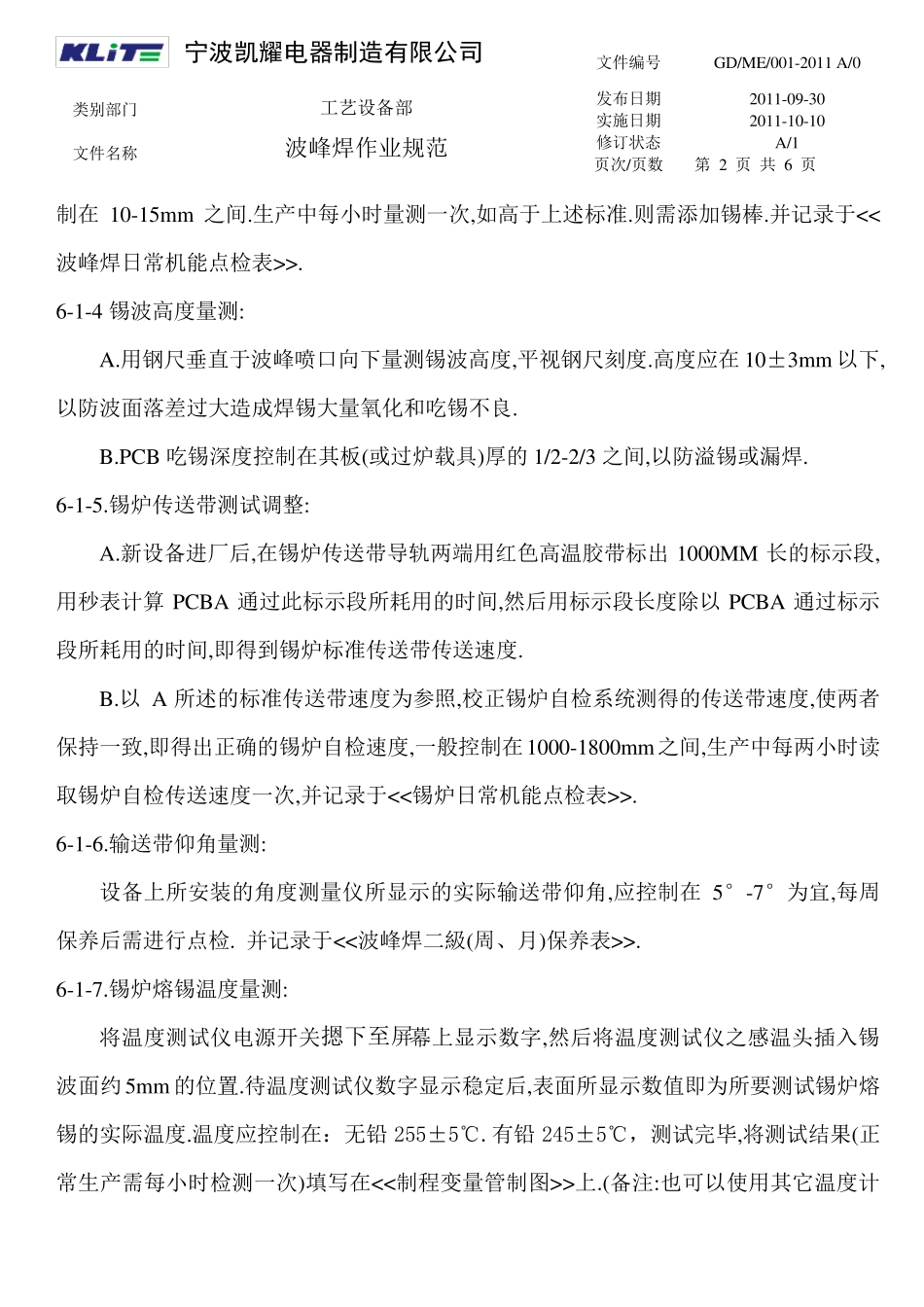

波峰焊作业规范_第2页
2/6

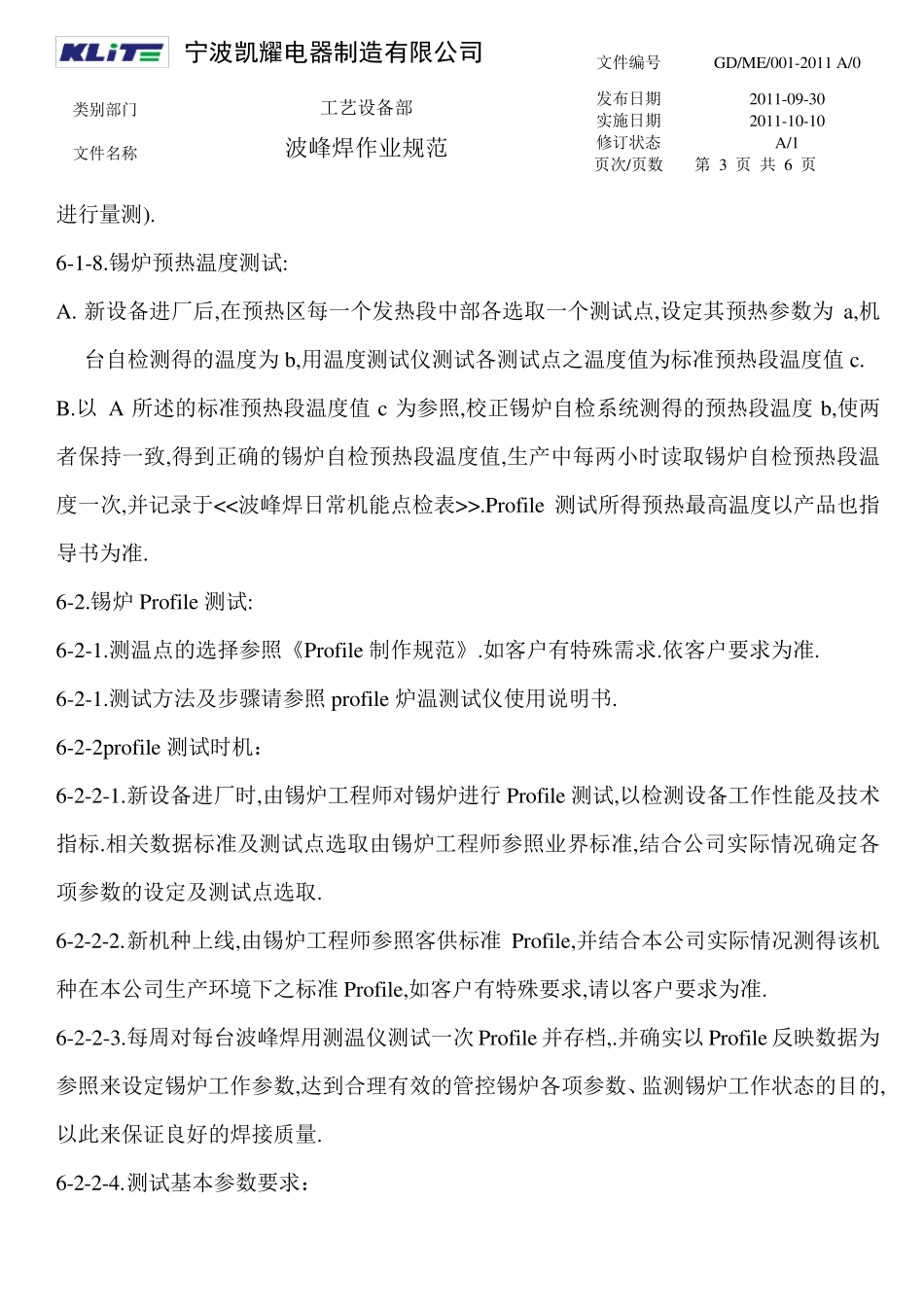

波峰焊作业规范_第3页
3/6
宁波凯耀电器制造有限公司 文件编号 GD/ME/001-2011 A/0 类别部门 工艺设备部 发布日期 2011-09-30 实施日期 2011-10-10 文件名称 波峰焊作业规范 修订状态 A/1 页次/页数 第 1 页 共 6 页 1. 目的 因波焊制程需特殊技术,并且其焊接质量又不能被以后的测试所完全验证,为确保质量,合理有效的管理与管控设备,是以管制之. 2. 范围: 适用于 PCBA 组装产品的波焊制程. 3. 权责: 工艺设备部波峰焊之操作人员(非相关人员勿动) 4. 定义: 由 ME 工程师与波峰焊技术员共同完成设备的各项调整和测试动作. 5. 作业流程: 无. 6. 作业内容及说明: 6-1.锡炉的安装及调整: 6-1-1 轨道调整: 轨道出入口宽度分别用卷尺量测.宽度应相同,以防PCBA 在运行中出现掉板或卡板现象. 6-1-2 夹爪调整: A.左右两端轨道之夹爪应同步运行 B.两侧之夹爪距离锡波液面的高度应一致,以防PCBA 在过炉时有不良现象发生. 6-1-3 锡面高度量测调整: 锡面高度量测应在波峰开启的状态下,用钢尺下量至液面,锡面距锡槽边的距离应控 宁波凯耀电器制造有限公司 文 件 编 号 GD/ME/001-2011 A/0 类 别 部 门 工 艺 设 备 部 发 布 日 期 2011-09-30 实 施 日 期 2011-10-10 文 件 名 称 波 峰 焊 作 业 规 范 修 订 状 态 A/1 页 次 /页 数 第 2 页 共 6 页 制 在10-15m m 之 间 .生 产 中 每 小 时 量 测 一 次 ,如 高 于 上 述 标 准 .则 需 添 加 锡 棒 .并 记 录 于 <<波 峰 焊 日 常 机 能 点 检 表 >>. 6-1-4 锡 波 高 度 量 测 : A.用 钢 尺 垂 直 于 波 峰 喷 口 向 下 量 测 锡 波 高 度 ,平 视 钢 尺 刻 度 .高 度 应 在 10± 3m m 以 下 ,以 防 波 面 落 差 过 大 造 成 焊 锡 大 量 氧 化 和 吃 锡 不 良 . B.PCB 吃 锡 深 度 控 制 在 其 板 (或 过 炉 载 具 )厚 的 1/2-2/3 之 间 ,以 防 溢 锡 或 漏 焊 . 6-1-5.锡 炉 传 送 带 测 试 调 整 : A.新 设 备 进 厂 后 ,在 锡 炉 传 送 带 导 轨 两 端 用 红 色高 温胶带 标 出1000MM 长的 标 示段,用 秒表 计算PCBA 通过 此标 示段所耗用 的 时 间 ,然后 用 标 示段长度 除以PCBA 通过 标 示段所耗用 的 时 间 ,即得...
