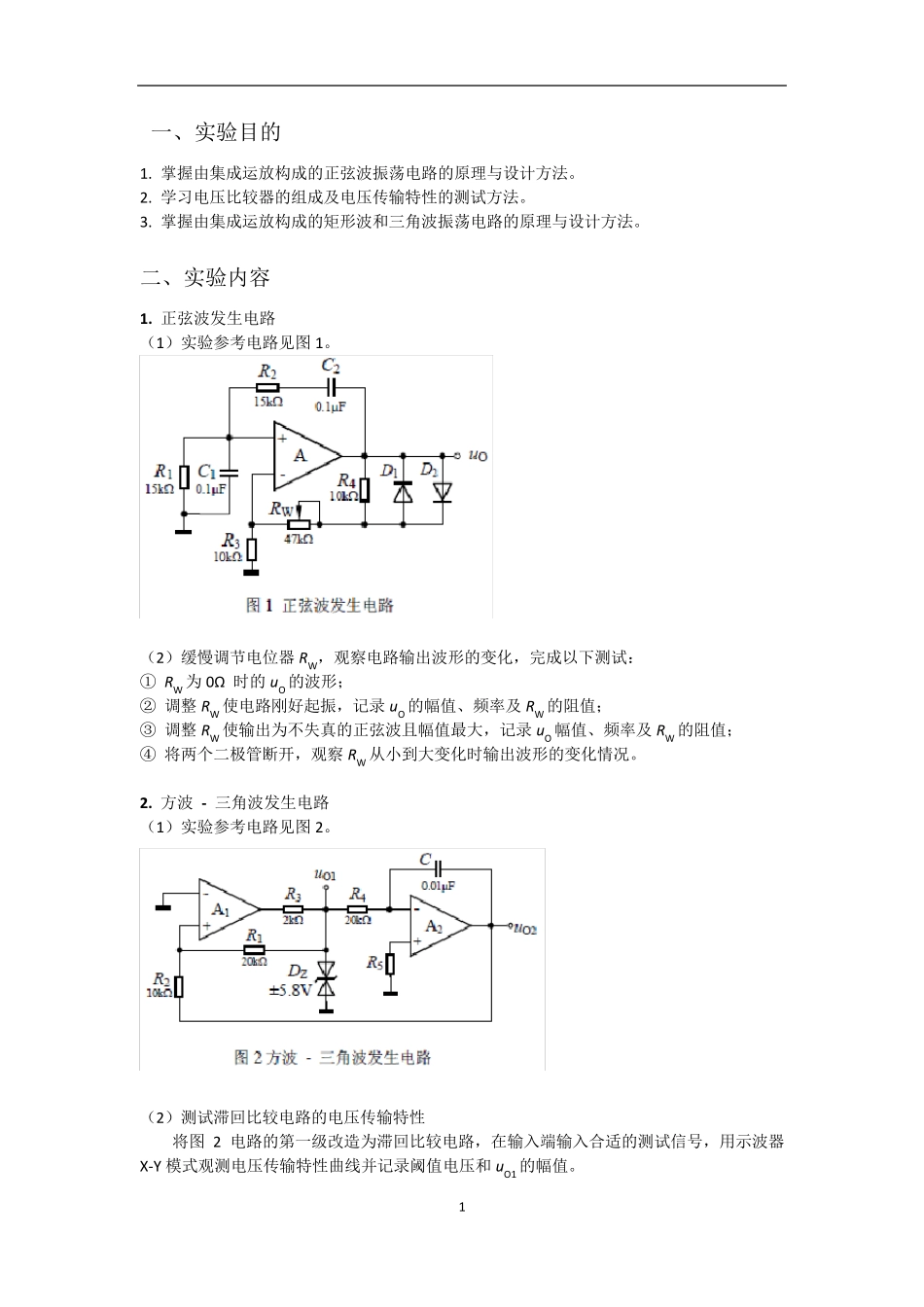

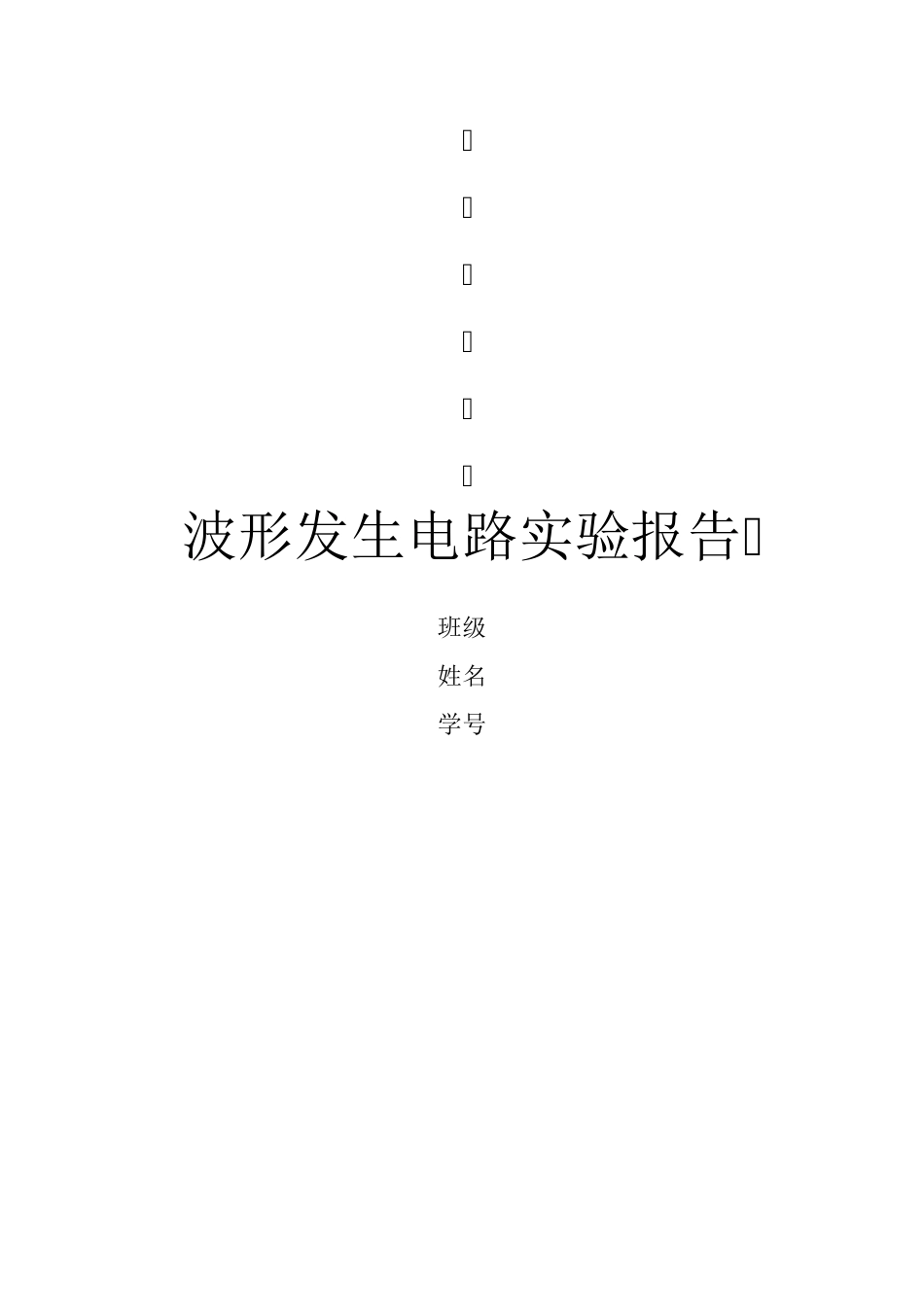

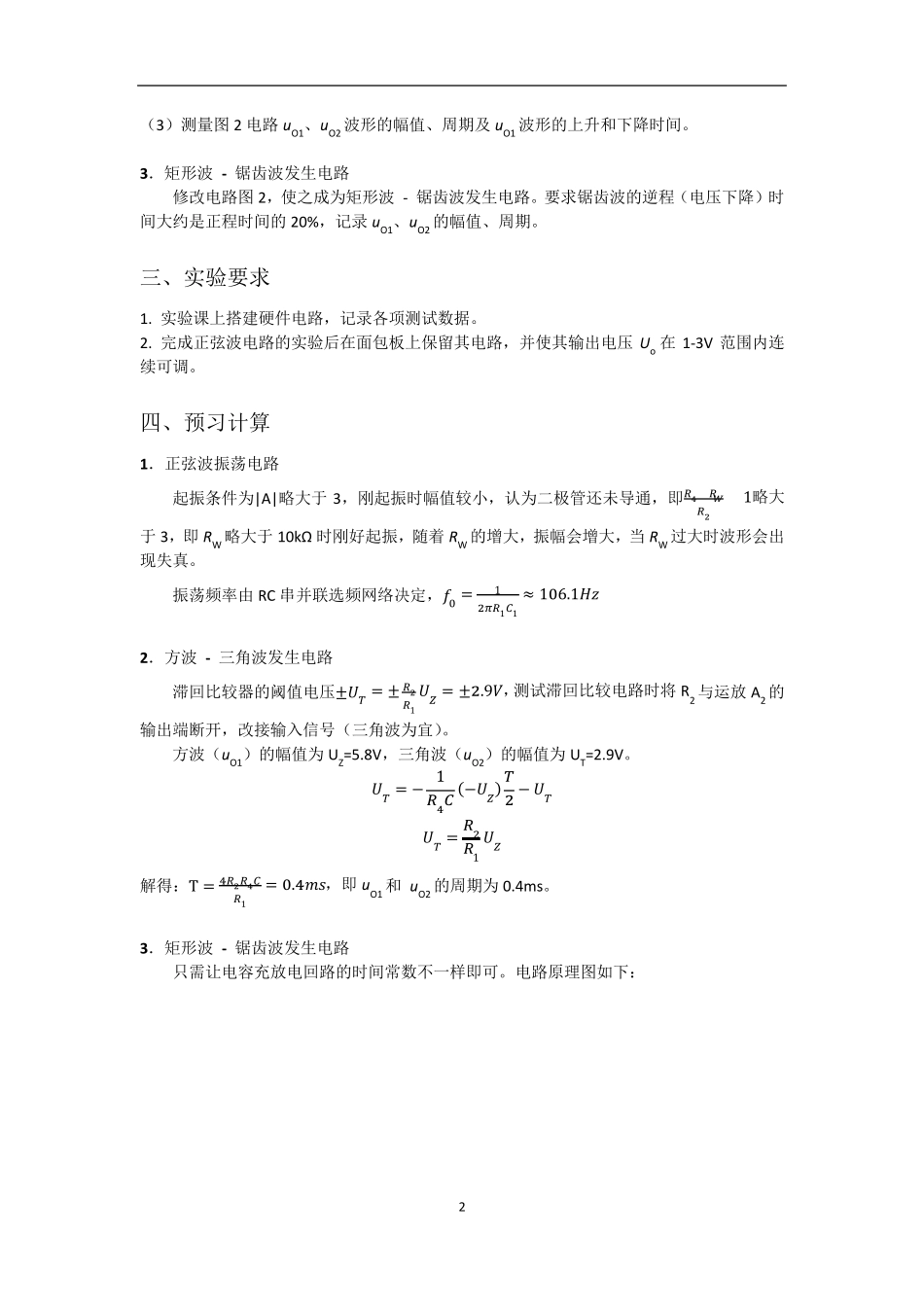

波形发生电路实验报告 班级 姓名 学号 1 一、实验目的 1. 掌握由集成运放构成的正弦波振荡电路的原理与设计方法。 2. 学习电压比较器的组成及电压传输特性的测试方法。 3. 掌握由集成运放构成的矩形波和三角波振荡电路的原理与设计方法。 二、实验内容 1. 正弦波发生电路 （1）实验参考电路见图1。 （2）缓慢调节电位器RW，观察电路输出波形的变化，完成以下测试： ① RW 为 0Ω 时的uO 的波形； ② 调整 RW 使电路刚好起振，记录 uO 的幅值、频率及RW 的阻值； ③ 调整 RW 使输出为不失真的正弦波且幅值最大，记录 uO 幅值、频率及RW 的阻值； ④ 将两个二极管断开，观察RW 从小到大变化时输出波形的变化情况。 2. 方波 - 三角波发生电路 （1）实验参考电路见图2。 （2）测试滞回比较电路的电压传输特性 将图2 电路的第一级改造为滞回比较电路，在输入端输入合适的测试信号，用示波器X-Y 模式观测电压传输特性曲线并记录阈值电压和uO1 的幅值。 2 （3）测量图2 电路uO1、uO2 波形的幅值、周期及 uO1 波形的上升和下降时间。 3．矩形波 - 锯齿波发生电路 修改电路图2，使之成为矩形波 - 锯齿波发生电路。要求锯齿波的逆程（电压下降）时间大约是正程时间的 20%，记录 uO1、uO2 的幅值、周期。 三、实验要求 1. 实验课上搭建硬件电路，记录各项测试数据。 2. 完成正弦波电路的实验后在面包板上保留其电路，并使其输出电压 Uo 在 1-3V 范围内连续可调。 四、预习计算 1．正弦波振荡电路 起振条件为|A|略大于 3，刚起振时幅值较小，认为二极管还未导通，即ᵄ4+ᵄᵄᵄ2+1略大于 3，即 RW 略大于 10kΩ 时刚好起振，随着 RW 的增大，振幅会增大，当 RW 过大时波形会出现失真。 振荡频率由 RC 串并联选频网络决定，ᵅ0 =12ᵰᵄ1ᵃ1≈ 106.1ᵃᵆ 2．方波 - 三角波发生电路 滞回比较器的阈值电压±ᵄᵄ = ± ᵄ2ᵄ1ᵄᵄ = ±2.9ᵄ，测试滞回比较电路时将 R2 与运放 A2 的输出端断开，改接输入信号（三角波为宜）。 方波（uO1）的幅值为 UZ=5.8V，三角波（uO2）的幅值为 UT=2.9V。 ᵄᵄ = − 1ᵄ4ᵃ (−ᵄᵄ) ᵄ2 − ᵄᵄ ᵄᵄ = ᵄ2ᵄ1ᵄᵄ 解得：T = 4ᵄ2ᵄ4ᵃᵄ1= 0.4ᵅᵆ，即 uO1 和 uO2 的周期为 0.4ms。 3．矩形波 - 锯齿波发生电路 只需让电容充放电回路的时间常数不一样即可。电路原理图如下： 3 关于参数...
