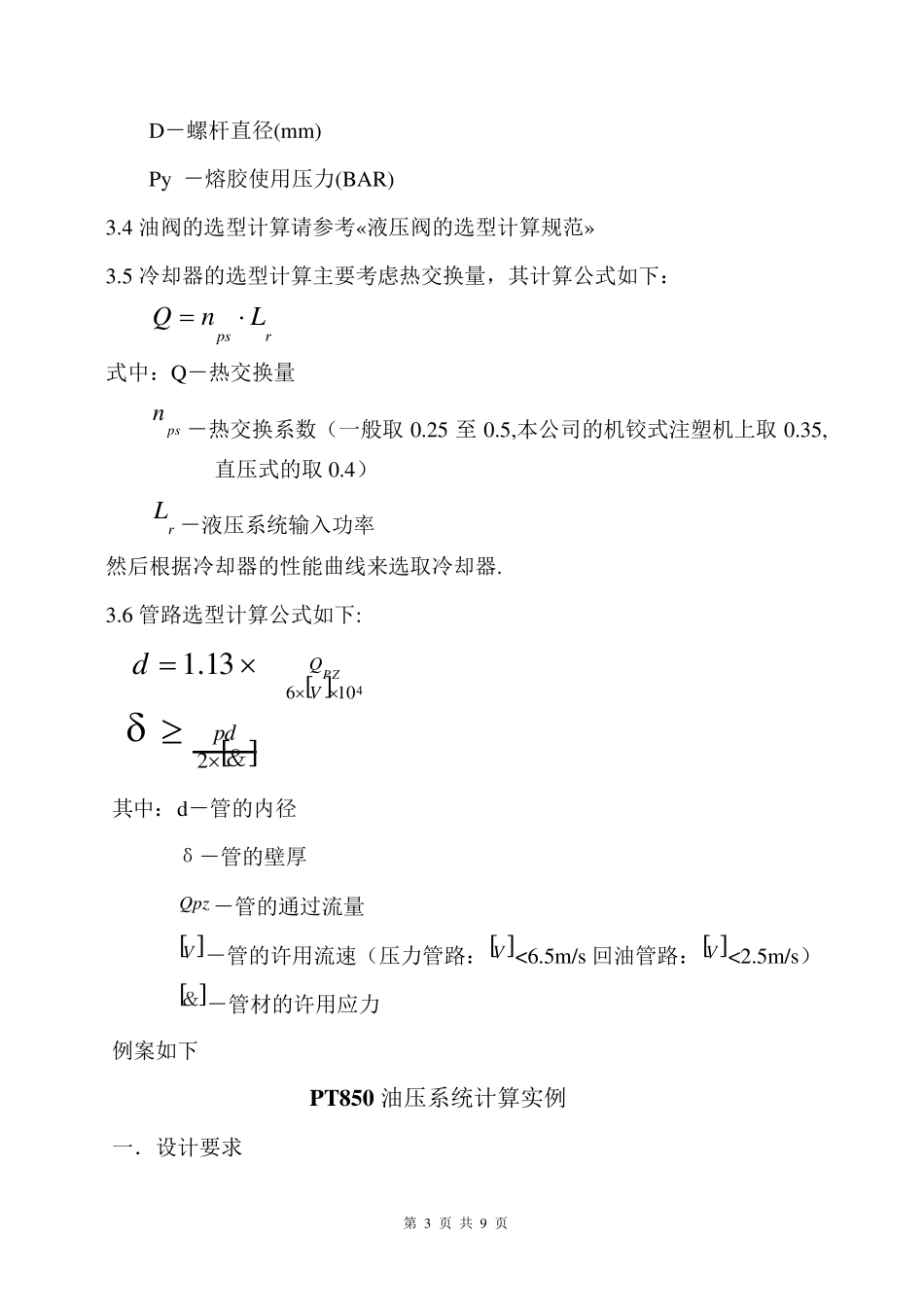

第 1 页 共 9 页 注 塑 机 液 压 系 统 设 计 计 算 标 准 1． 目 的 ： 指 导 注 塑 机 液 压 系 统 的 设 计 开 发 2． 适 用 范 围 ： 本 标 准 适 用 于 本 公 司 的 生 产 的 液 压 式 塑 料 成 型 机 的 开 发 3． 内 容 ： 为 缩 短 用 液 压 驱 动 的 注 塑 机 的 开 发 周 期 ， 简 化 液 压 系 统 的 开 发 过 程 ， 为 此 制 定 了 本 标 准 ， 用 于 确 定 注 塑 机 液 压 系 统 各 参 数 ， 正 确 选 购 液 压 元 件 的 型 号 。 同 时 本 标 准 也 作 为 新 手 上 路 的 教 材 。 为 了 满 足 市 场 和 客 户 的 需 求 ， 为 了 使 本 公 司 产 品 更 具 竞 争 力 ,公 司 在 开 发新 机 型 时 ， 会 预 先 确 定 一 系 列 关 键 参 数 ,如 锁 模 力 ， 顶 针 力 ,最 高 射 胶 压 力 ，最 大 射 胶 速 率 ， 循 环 周 期 等 。 液 压 系 统 的 设 计 计 算 正 是 为 满 足 这 些 参 数 而 服务 的 。 当 完 成 总 体 方 案 和 液 压 原 理图后， 接下来就是 液 压 系 统 的 设 计 计 算 了 。液 压 系 统 的 设 计 计 算 包括： 油泵的 选 型 计 算 、电机 的 功率 计 算 、熔胶 马达的选 择计 算 、油阀的 选 型 计 算 、冷却器选 型 计 算 、管路 规格计 算 。 3.1 油泵的 选 型 主要依据有两点： 系 统 所 需 最 高 压 力 和 最 大 流 量 。 本 公 司 注塑 机 最 高 系 统 压 力 通 常 为175BAR， 也 有一 些 是145BAR， 所 选 油泵的 额 定压 力 须 大 于 或 等 于 系 统 最 高 使 用 压 力 。 最 大 流 量 应 为 注 塑 机 运 行 时 执 行 各 动作 所 需 流 量 最 大 的 一 种 ， 计 算 项 目 包括： 射 胶 、熔胶 、射 移 、开 锁 模 、顶 针 、抽 芯 。 通 常 只 须 比 较 射 胶 、熔胶 、锁 模 即 可 。 各 执 行 元 件 执 行 动 作 时 的 所 需流 量 计 算 公 式 如 下: AVQg 6 ddDnQ pvQQ/max 其 中 ：gQ － 液 压 缸...
