注射成型机设备简介及注塑技术工艺

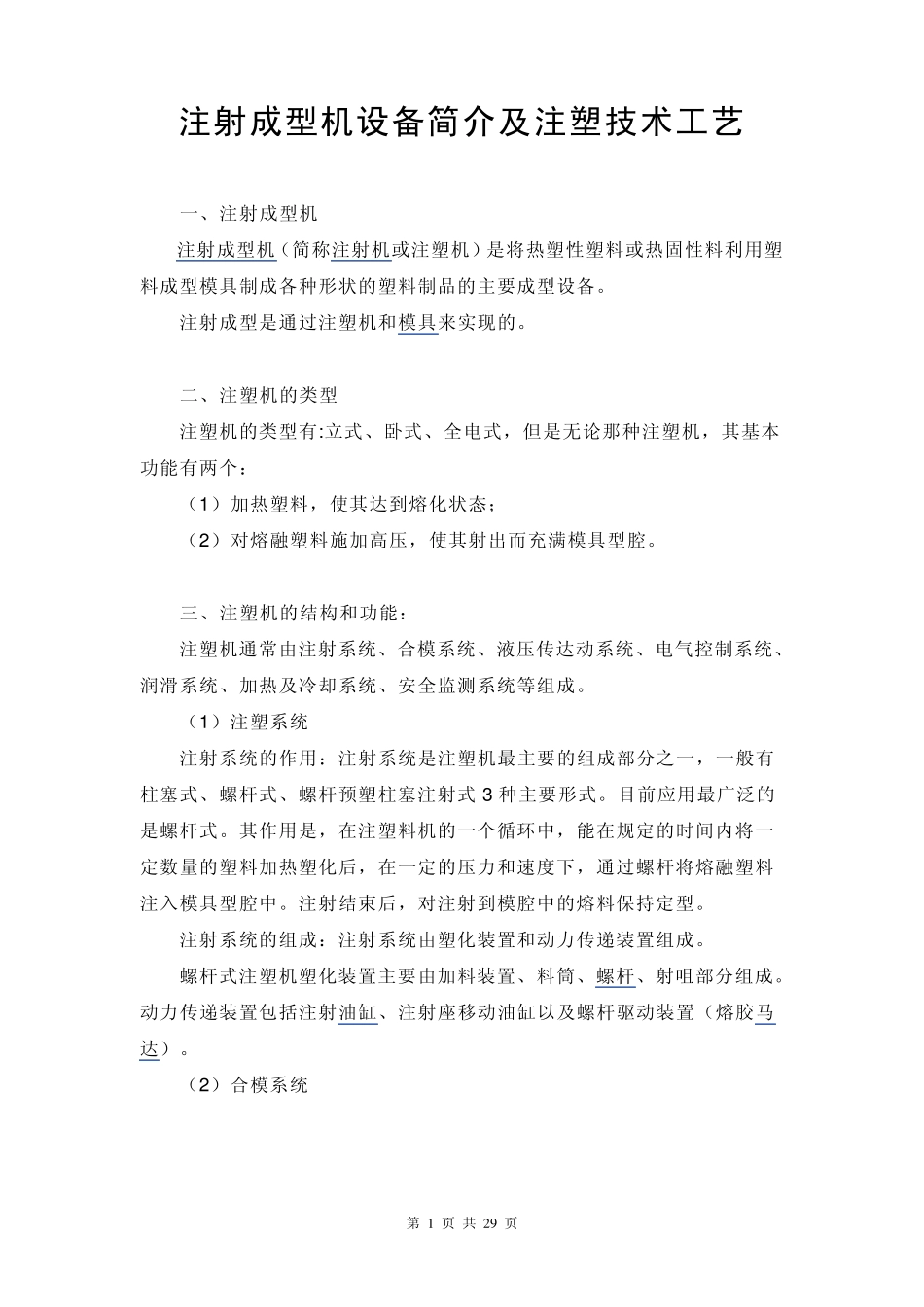

注射成型机设备简介及注塑技术工艺_第1页
1/29

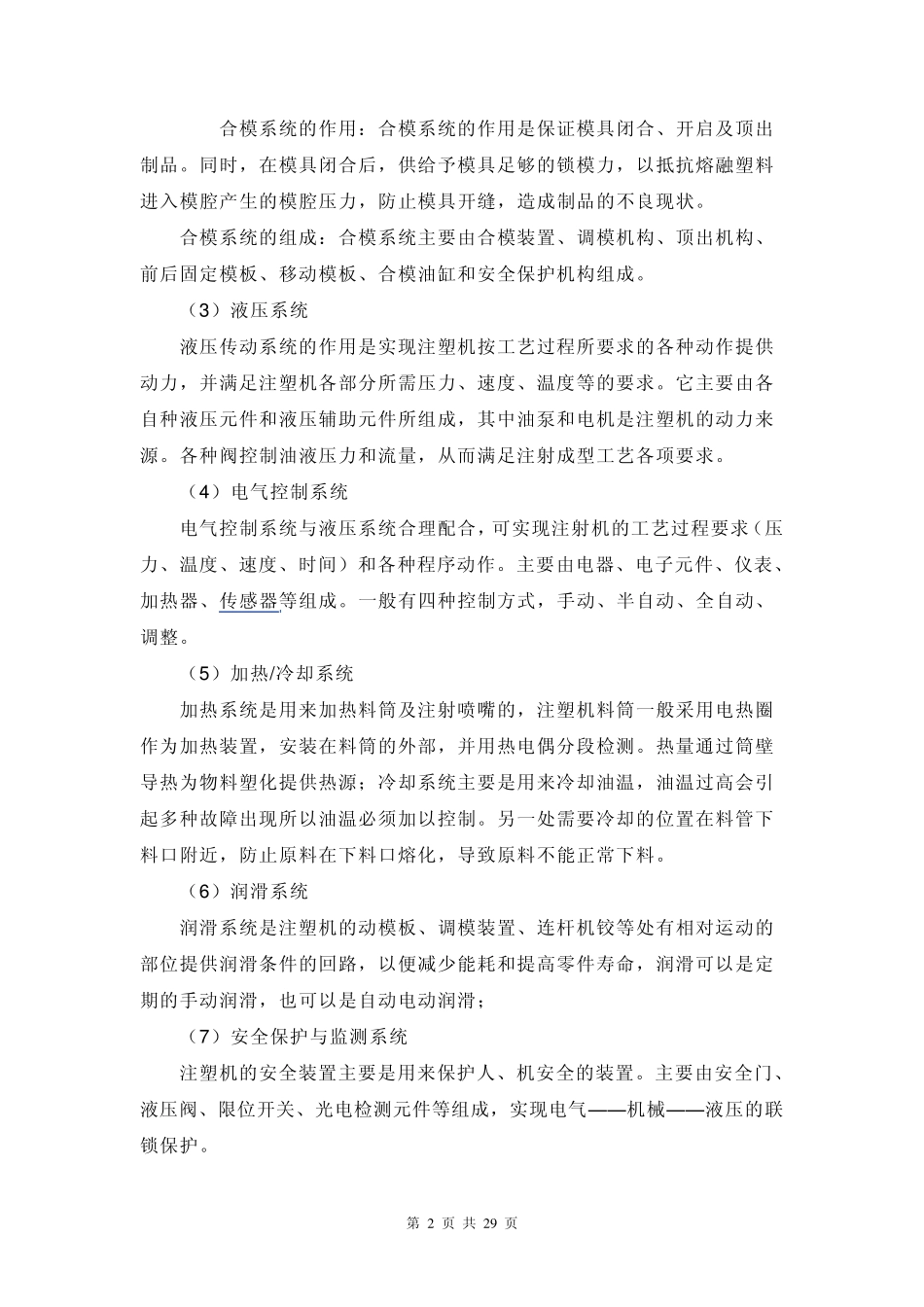

注射成型机设备简介及注塑技术工艺_第2页
2/29
注射成型机设备简介及注塑技术工艺_第3页
3/29
第 1 页 共 2 9 页 注射成型机设备简介及注塑技术工艺 一、注射成型机 注射成型机(简称注射机或注塑机)是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。 注射成型是通过注塑机和模具来实现的。 二、注塑机的类型 注塑机的类型有:立式、卧式、全电式,但是无论那种注塑机,其基本功能有两个: (1)加热塑料,使其达到熔化状态; (2)对熔融塑料施加高压,使其射出而充满模具型腔。 三、注塑机的结构和功能: 注塑机通常由注射系统、合模系统、液压传达动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成。 (1)注塑系统 注射系统的作用:注射系统是注塑机最主要的组成部分之一,一般有柱塞式、螺杆式、螺杆预塑柱塞注射式 3 种主要形式。目前应用最广泛的是螺杆式。其作用是,在注塑料机的一个循环中,能在规定的时间内将一定数量的塑料加热塑化后,在一定的压力和速度下,通过螺杆将熔融塑料注入模具型腔中。注射结束后,对注射到模腔中的熔料保持定型。 注射系统的组成:注射系统由塑化装置和动力传递装置组成。 螺杆式注塑机塑化装置主要由加料装置、料筒、螺杆、射咀部分组成。动力传递装置包括注射油缸、注射座移动油缸以及螺杆驱动装置(熔胶马达)。 (2)合模系统 第 2 页 共 2 9 页 合模系统的作用:合模系统的作用是保证模具闭合、开启及顶出制品。同时,在模具闭合后,供给予模具足够的锁模力,以抵抗熔融塑料进入模腔产生的模腔压力,防止模具开缝,造成制品的不良现状。 合模系统的组成:合模系统主要由合模装置、调模机构、顶出机构、前后固定模板、移动模板、合模油缸和安全保护机构组成。 (3 )液压系统 液压传动系统的作用是实现注塑机按工艺过程所要求的各种动作提供动力,并满足注塑机各部分所需压力、速度、温度等的要求。它主要由各自种液压元件和液压辅助元件所组成,其中油泵和电机是注塑机的动力来源。各种阀控制油液压力和流量,从而满足注射成型工艺各项要求。 (4 )电气控制系统 电气控制系统与液压系统合理配合,可实现注射机的工艺过程要求(压力、温度、速度、时间)和各种程序动作。主要由电器、电子元件、仪表、加热器、传感器等组成。一般有四种控制方式,手动、半自动、全自动、调整。 (5 )加热/冷却系统 加热系统是用来加热料筒及注射喷嘴的,注塑机料筒一般采用电热圈作为加热装置,安装在料筒的外部,...
