泳池供热(热泵方案)

泳池供热(热泵方案)_第1页
1/7
泳池供热(热泵方案)_第2页
2/7

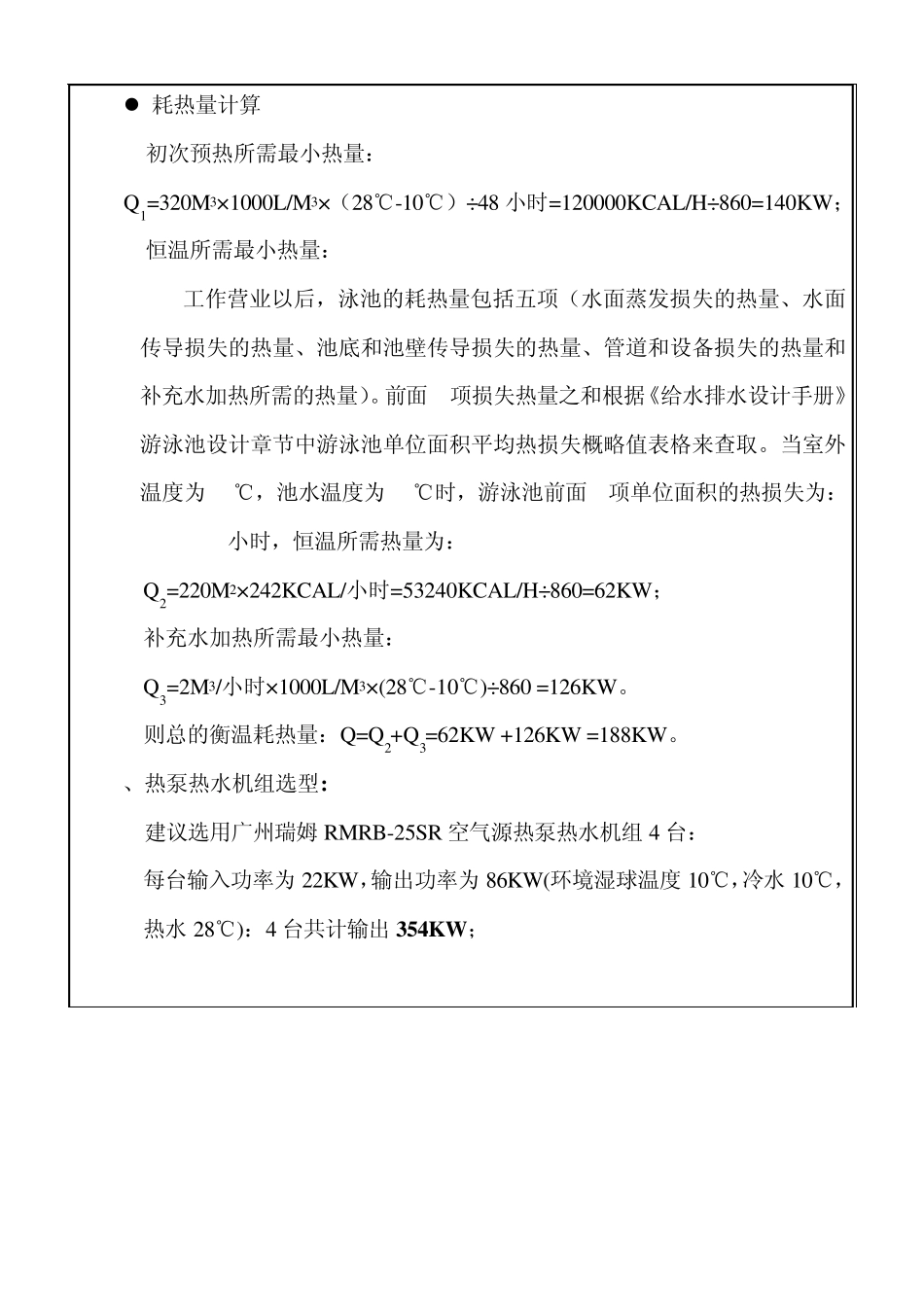

泳池供热(热泵方案)_第3页
3/7
恒温游泳池热水热泵设备选型方案 项目名称 室内标准恒温游泳池热源设备 项目要求 1、 室内恒温游泳池贮水约320M3,表面积220M2。 2、 采暖和除湿热负荷99.7kw 3、 泳池恒温加热200kw,补水加热功率70kw 4、 选用热源设备对泳池加热及恒温(室内恒温游泳池池水温度宜在25~30 ℃左右,这里取 28℃即可)。 3、 环境温度低于 15℃时开始预热,常州地区冬天冷水温度按 10℃计算。 设备选型方案 选用4台RMRB25SR 空气源热泵热水机组(并联)对泳池加热恒温和空调采暖。 备注:RMRB25SR 热泵的泳池工况如下:输入/输出功率:22KW /86KW ,冷凝温度:28℃,蒸发温度10℃。 泳池加热设备选型计算 1.给水系统  选择循环过滤给水系统 将已弄脏了的游泳池水,经过净化、消毒等过程达到符合游泳水质要求后,再送如游泳池重复使用的给水系统。  初次预热 预热时间根据供水条件和使用要求确定。一般按 2 4 -4 8 小时来计算。 补充水 补充水量:由泳池水面蒸发的水量、过滤设备冲洗水量、游泳池排污水量、溢流水量、游泳者身体带走的水量等部分组成;参考《设计手册》:室内公共池每天的补水量泳池容积的百分数5%~15%,这里取15%; 初次充水、补水方式:水源为城市自来水时,应设置补给水箱或利用平衡水池间接进行,以防止回流污染水源或设备;游泳池专用水源时,可以直接补水。 补给水箱或平衡水池的容积:公共游泳池按50L/平方米计算(这里需要25吨水)。 2、水的循环  循环周期以及循环流量 公共池的循环周期一般取8 个小时,则循环流量为: 循环水流量=1.1×游泳池的水容积÷循环周期 = 1.1×320 m3÷ 8H = 45m3/h  水泵的扬程按循环管道、净化设备、加热设备阻力和水泵与水位高差计算确定。过滤器阻力按设备确定。 3、水的加热与恒温(保持在 28℃左右)  游泳池的初次预热(24-48个小时) 320M3的泳池水在 24-48小时内从 10℃加热到 28℃。  泳池的补充水量:320M3×15%÷8 小时=6M3/小时  泳池加热恒温 泳池在工作营业以后,启动循环设备以及补水装置,维持泳池在 28℃左右的恒温。  耗热量计算 初次预热所需最小热量: Q1=320M3×1000L/M3×(28℃-10℃)÷48 小时=120000KCAL/H÷860=140KW; 恒温所需最小热量: 工作营业以后,泳池的耗热量包括五项(水面蒸发损失的热量、水面传导损失的热量、池底和池壁传导损失的热量、管道和设备损失的热量和补充水加热所...
