泵房设备安装施工方案

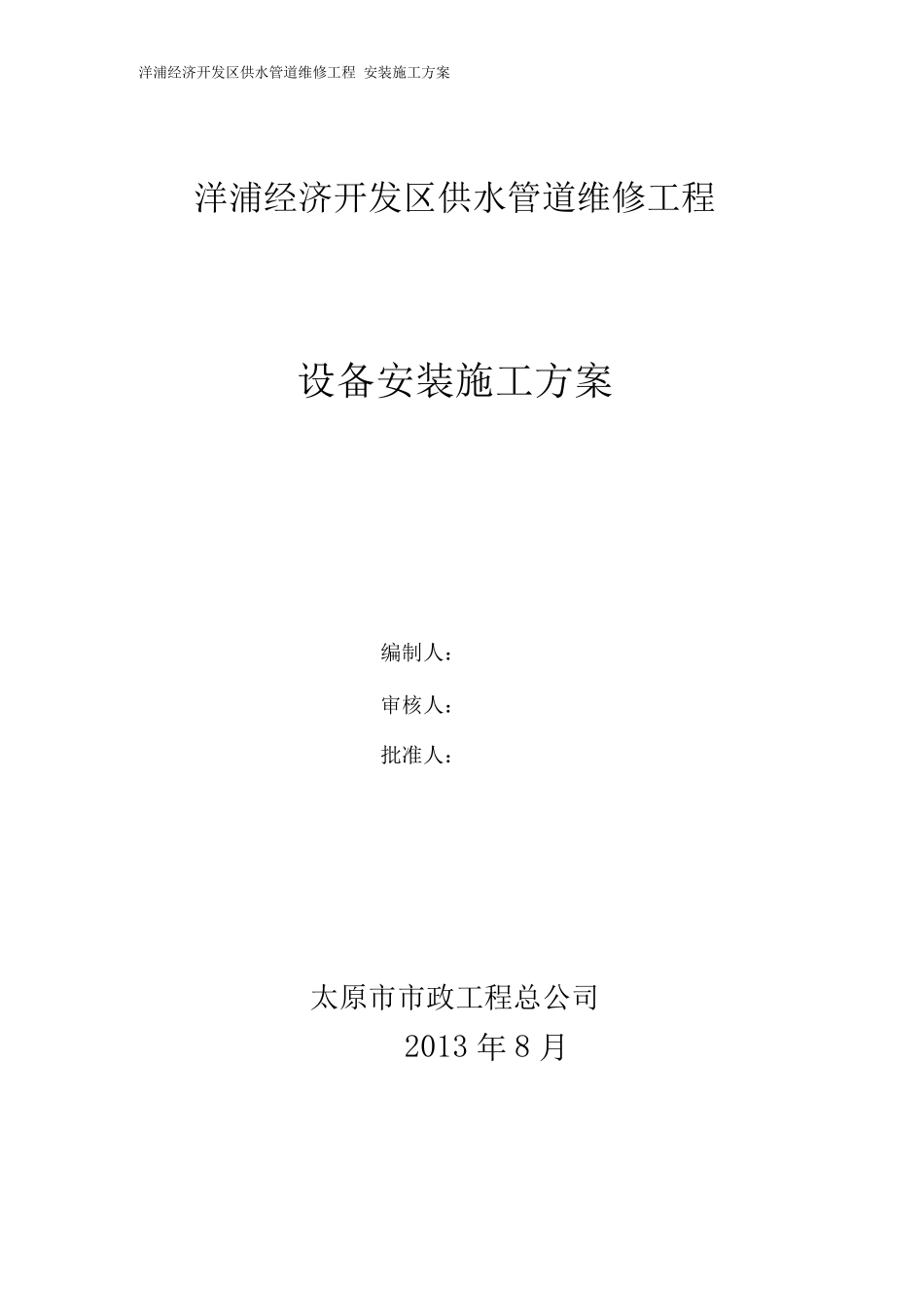

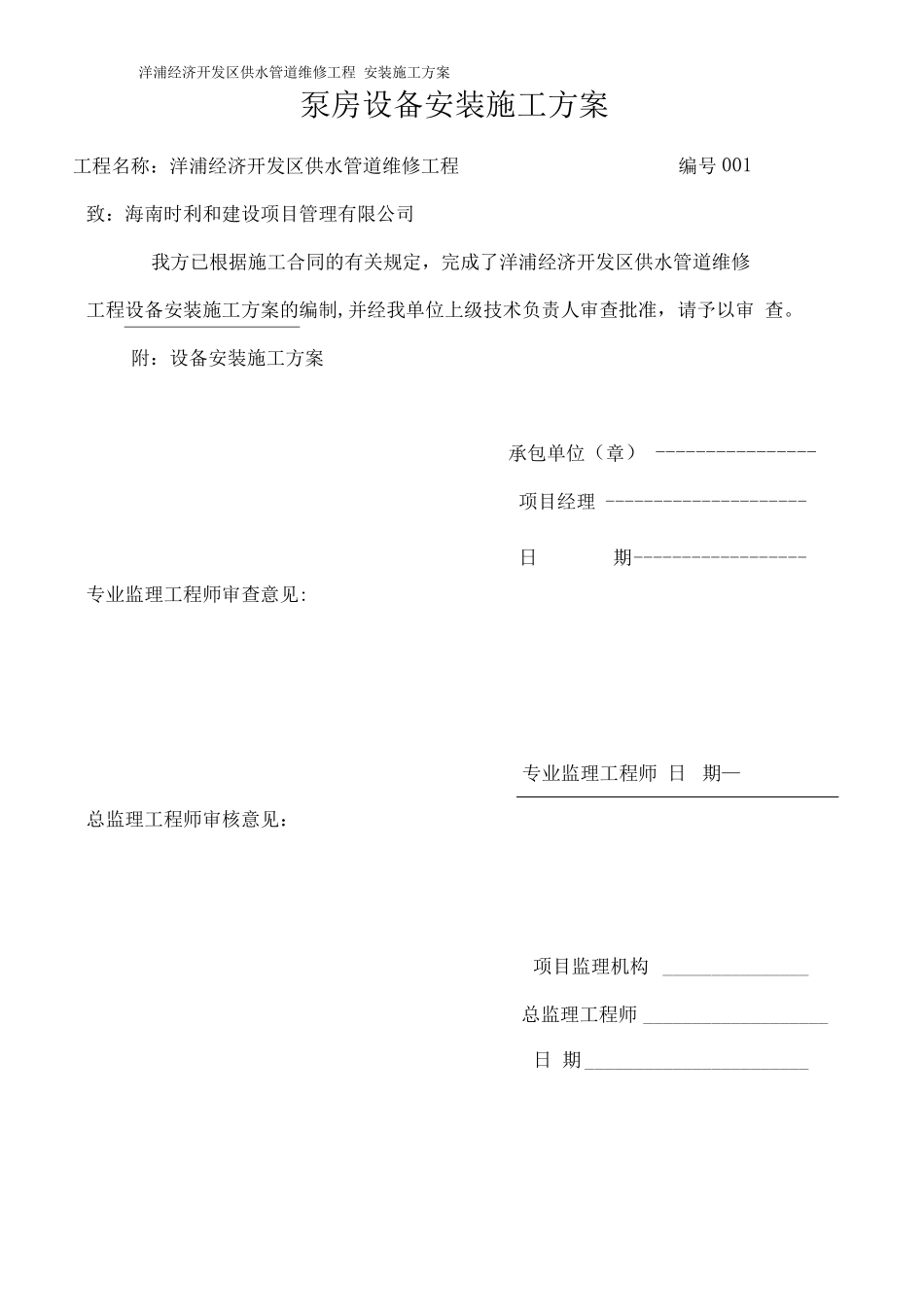

洋浦经济开发区供水管道维修工程 安装施工方案 泵房设备安装施工方案 工程名称：洋浦经济开发区供水管道维修工程 编号001 致：海南时利和建设项目管理有限公司 我方已根据施工合同的有关规定，完成了洋浦经济开发区供水管道维修 工程设备安装施工方案的编制,并经我单位上级技术负责人审查批准，请予以审 查。 附：设备安装施工方案 承包单位（章） ---------------- 项目经理 --------------------- 日 期 ------------------ 专业监理工程师审查意见: 专业监理工程师 日 期— 总监理工程师审核意见： 项目监理机构 _______________ 总监理工程师 ___________________ 日 期 _______________________ 洋浦经济开发区供水管道维修工程 安装施工方案 洋浦经济开发区供水管道维修工程 设备安装施工方案 编制人：*** 审核人：*** 批准人：*** 太原市市政工程总公司 2013 年 8 月洋浦经济开发区供水管道维修工程 安装施工方案 目录 第一章工程概况 .............................. 1 第二章编制依据 ............................... 1 第三章施工方案和施工方法 ..................... 2 第四章起吊装置 ............................... 5 第五章安装质量标准 ........................... 5第一章工程概况 洋浦自来水有限公司泵房改造位于自来水厂区内，自来水厂在洋浦经济开 发区北侧，地势较高，采用动力供水方式，改造主要内容： 1、 将供水规模扩大，由原来的 8000n3/d，扩大为14000n3/d。 2、 新增三台Q=400m/h，H=37rp P=75KV 水泵，两用一备。 3、 管道防腐：埋地钢管外防腐采用环氧煤沥青涂料四油两布，明设钢管及 钢制配件，外防腐均采用环氧瓷漆，两底，两面瓷漆。钢管及钢配件内防 腐采用无毒环氧树脂涂料，所有钢管除锈等级达到 S2.5 级。 4、 钢管采用焊接接口，管壁厚度超过 6.0mm 时，管壁打60〜70°的坡口。 5、 低压配电系统，电负荷为二类，电力设备配的电源压皆为220/380V,频 率为50HZ 6、 电缆的选择和敷设方法：电力，照明干线均采用YJV 交联聚氯乙烯电缆， 在沿电缆沟，电缆桥架内及穿管暗敷设，电缆出桥架穿镀锌钢管敷设。 7、 主要工程量见图所示。 第二章编制依据 1、 洋浦经济开发区供水管道，泵房改造工程施 工图； 2、 市 政 工程施 工现 场 专 业 人 员 职 业 标 准 （ JGJ/T250-2011 ） ; 3、 工业 ...
