洗衣机的结构及特点

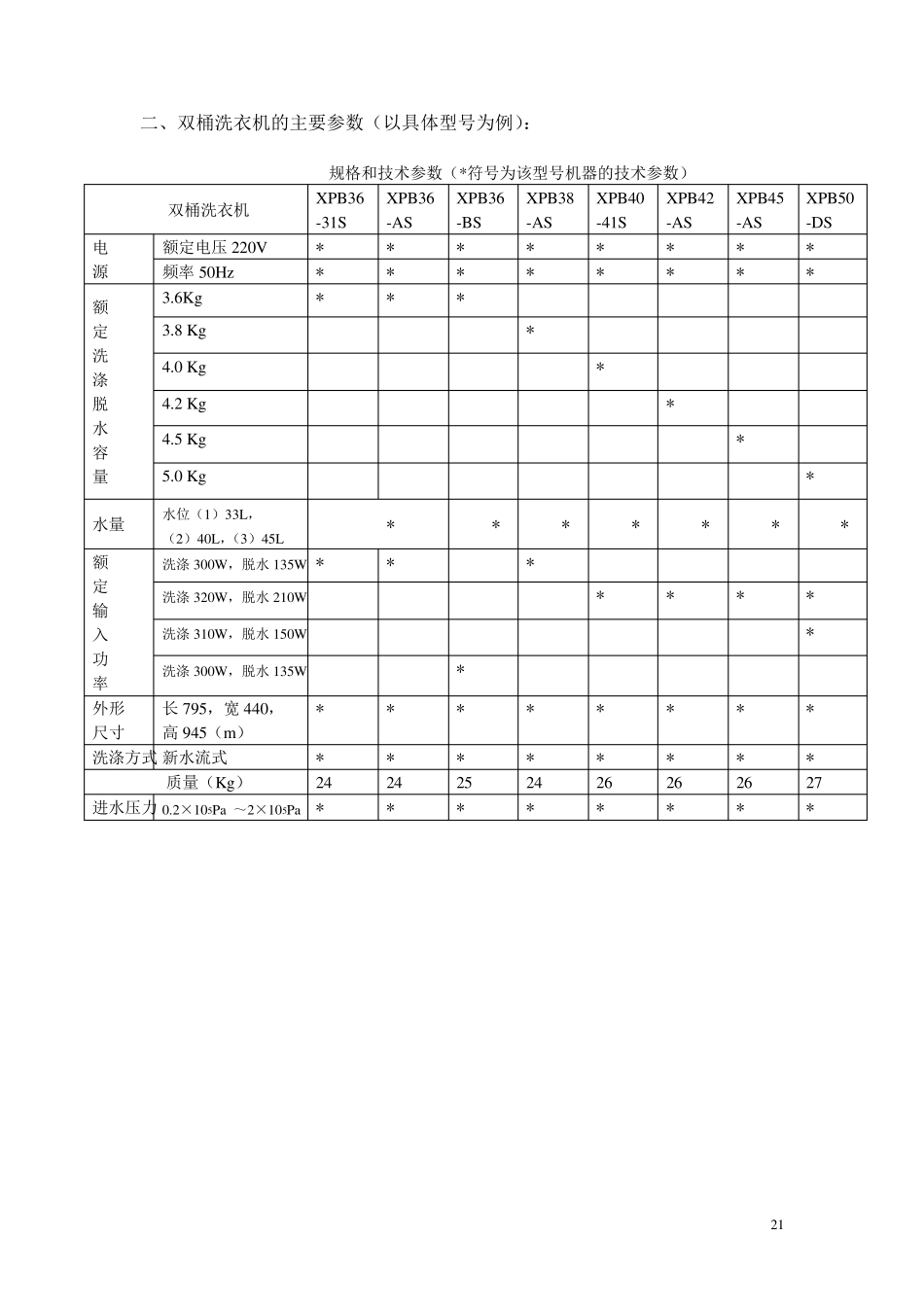

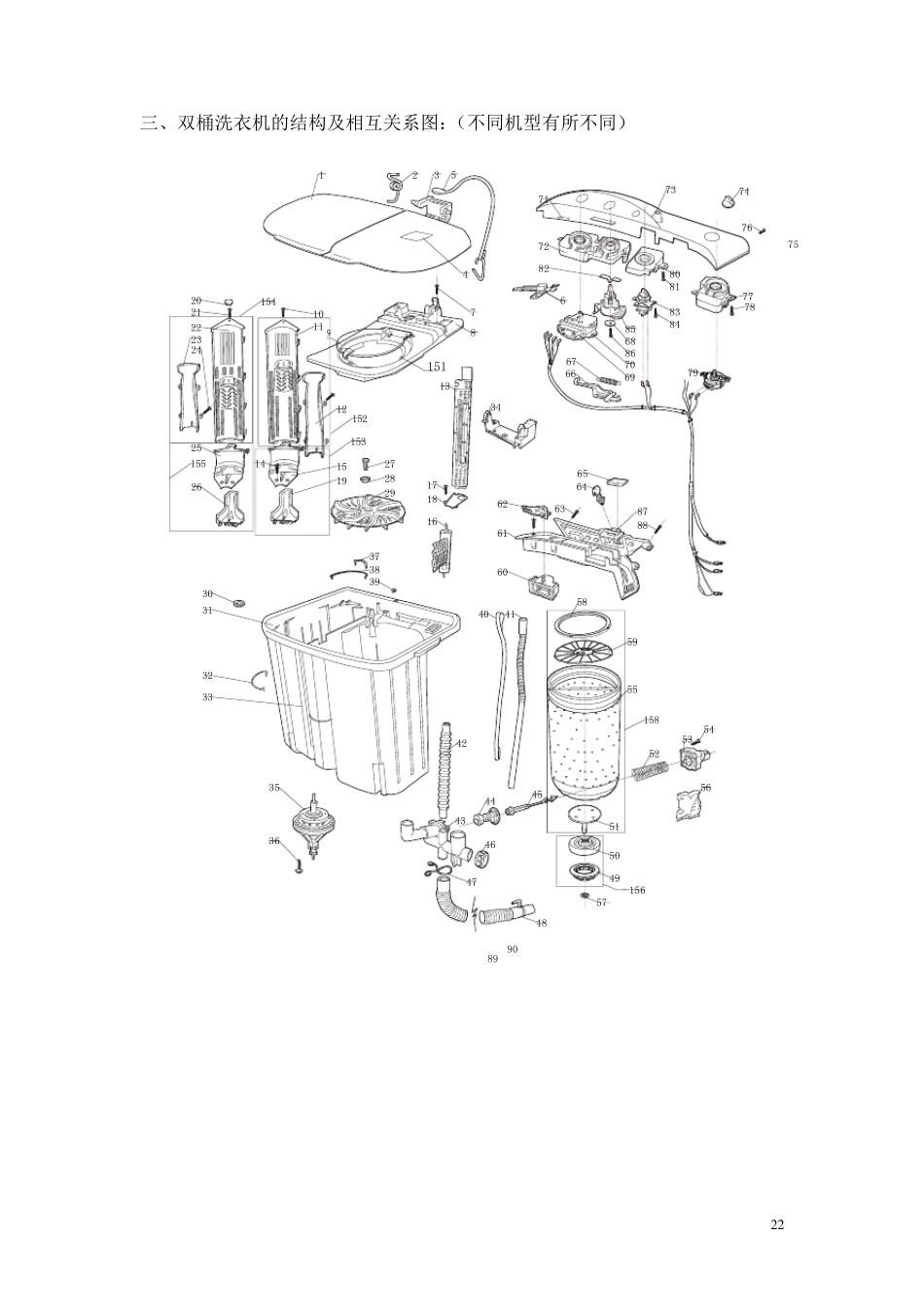

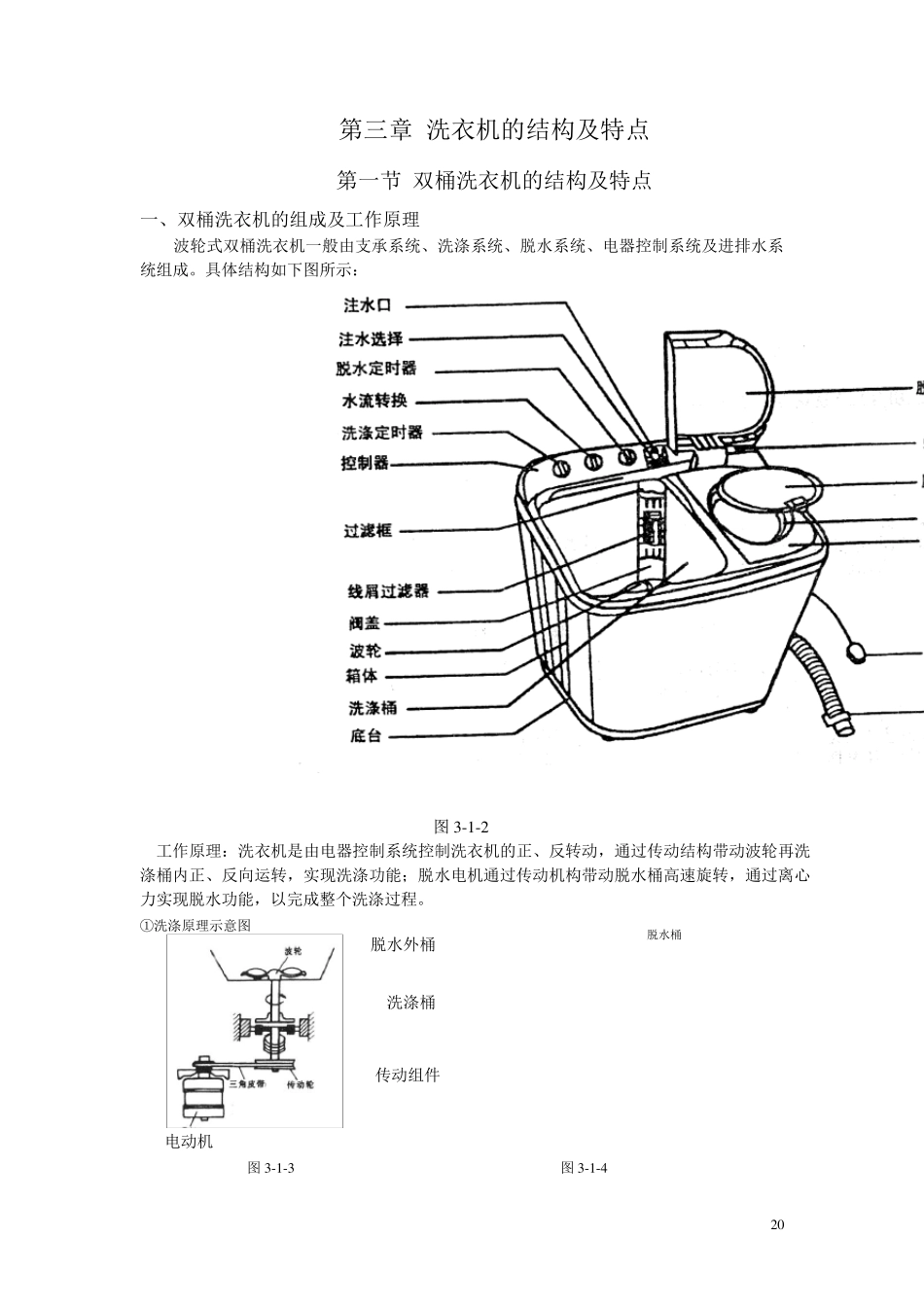

2 0 第三章 洗衣机的结构及特点 第一节 双桶洗衣机的结构及特点 一、双桶洗衣机的组成及工作原理 波轮式双桶洗衣机一般由支承系统、洗涤系统、脱水系统、电器控制系统及进排水系统组成。具体结构如下图所示： 图3 -1 -1 图3 -1 -2 工作原理：洗衣机是由电器控制系统控制洗衣机的正、反转动，通过传动结构带动波轮再洗涤桶内正、反向运转，实现洗涤功能；脱水电机通过传动机构带动脱水桶高速旋转，通过离心力实现脱水功能，以完成整个洗涤过程。 ①洗涤原理示意图 电动机 图3 -1 -3 图3 -1 -4 洗涤桶 传动组件 脱水桶 脱水外桶 21 二、双桶洗衣机的主要参数（以具体型号为例）： 规格和技术参数（*符号为该型号机器的技术参数） 双桶洗衣机 XPB36 -31S XPB36 -AS XPB36 -BS XPB38 -AS XPB40 -41S XPB42 -AS XPB45 -AS XPB50 -DS 电 源 额定电压220V * * * * * * * * 频率50Hz * * * * * * * * 额 定 洗 涤 脱 水 容 量 3.6Kg * * * 3.8 Kg * 4.0 Kg * 4.2 Kg * 4.5 Kg * 5.0 Kg * 水量 水位（1）33L， （2）40L，（3）45L * * * * * * * 额 定 输 入 功 率 洗涤300W，脱水135W * * * 洗涤320W，脱水210W * * * * 洗涤310W，脱水150W * 洗涤300W，脱水135W * 外形 尺寸 长795，宽440， 高945（m） * * * * * * * * 洗涤方式 新水流式 * * * * * * * * 质量（Kg） 24 24 25 24 26 26 26 27 进水压力 0.2×105Pa ～2×105Pa * * * * * * * * 2 2 三、双桶洗衣机的结构及相互关系图：（不同机型有所不同） 12354102021222423251426303133323536111227191528293738391317181640606162636465888766678272767778838084818568867069747942434446455255595453565851508990474941786347548151152153154155571581567173 2 3 1391119121120124113130131132133126127128129115122114117111969498118140138137135152151153154155136139144102101100991431411429397105106108149150147 1461459510713414892110123116103104109125159157160161161 24 四、双桶洗衣机结构对应零部件明细表 序号 名称 序号 名称 1 洗涤桶盖 42 溢水管 2 突跳弹簧 43 阀主体 3 脱水桶盖 44 阀塞 4 注意标贴 45 阀柱 5 制动拉带部件 46 阀盖 B 6 微动开关 47 排水管卡 ...
