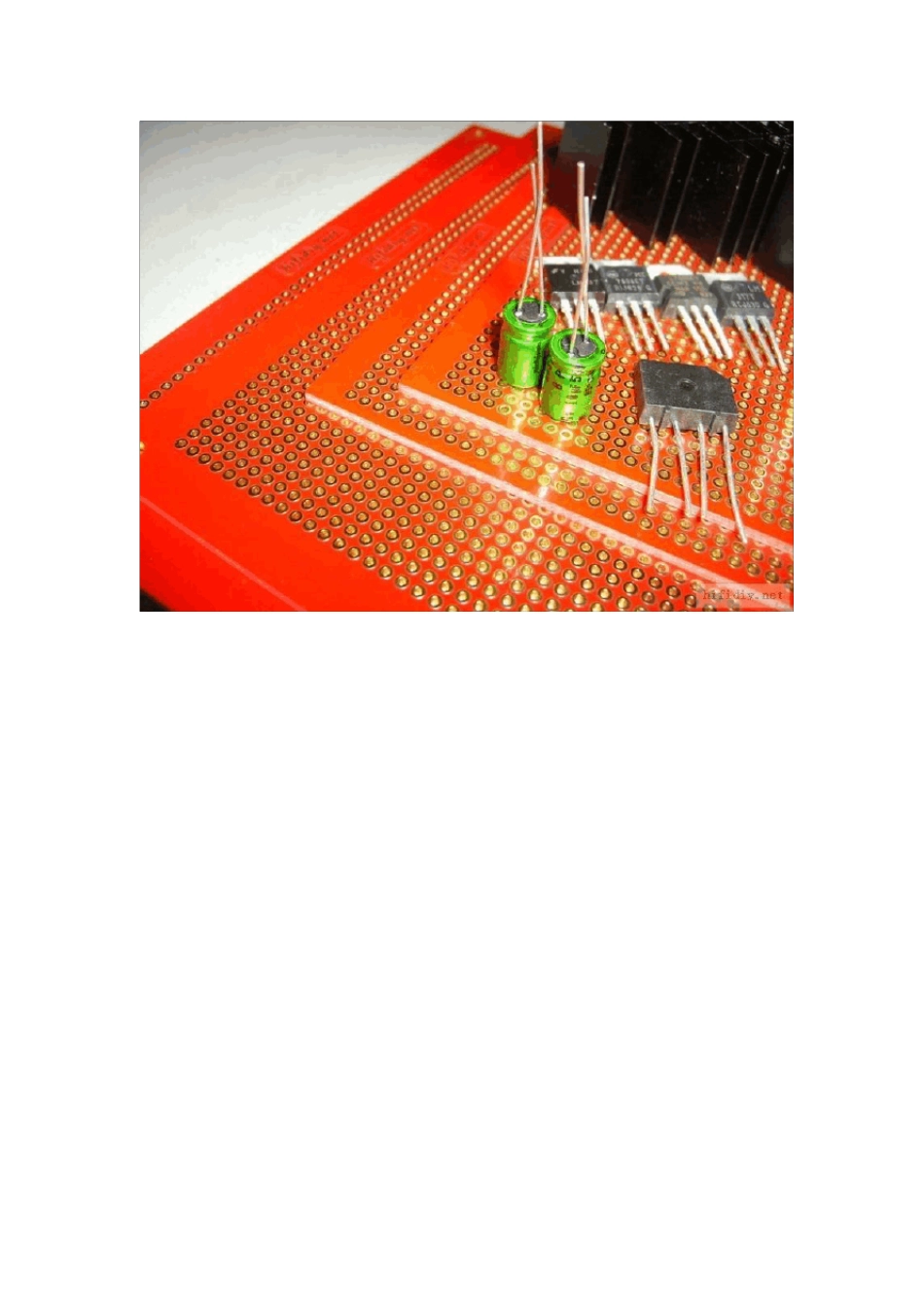

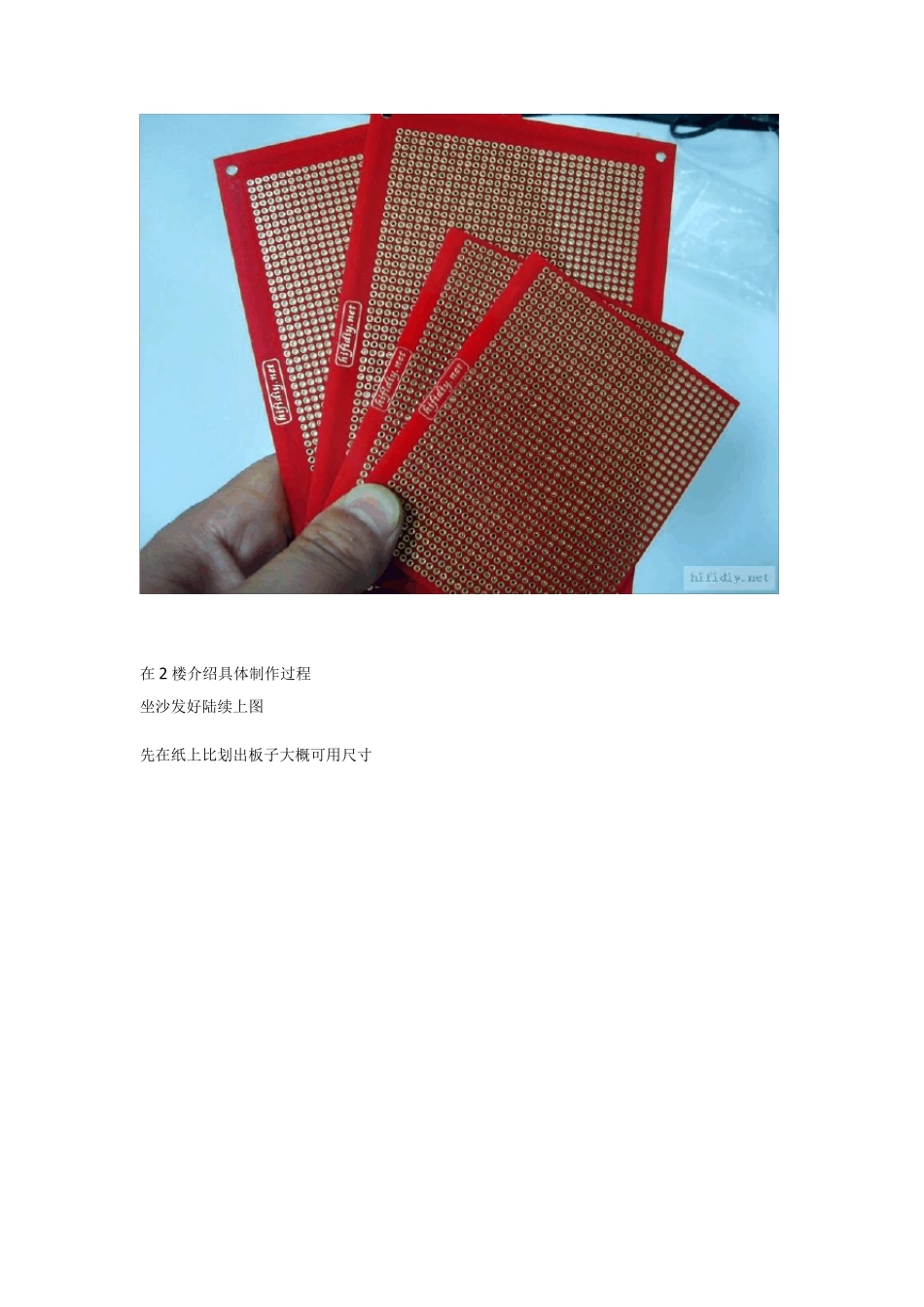

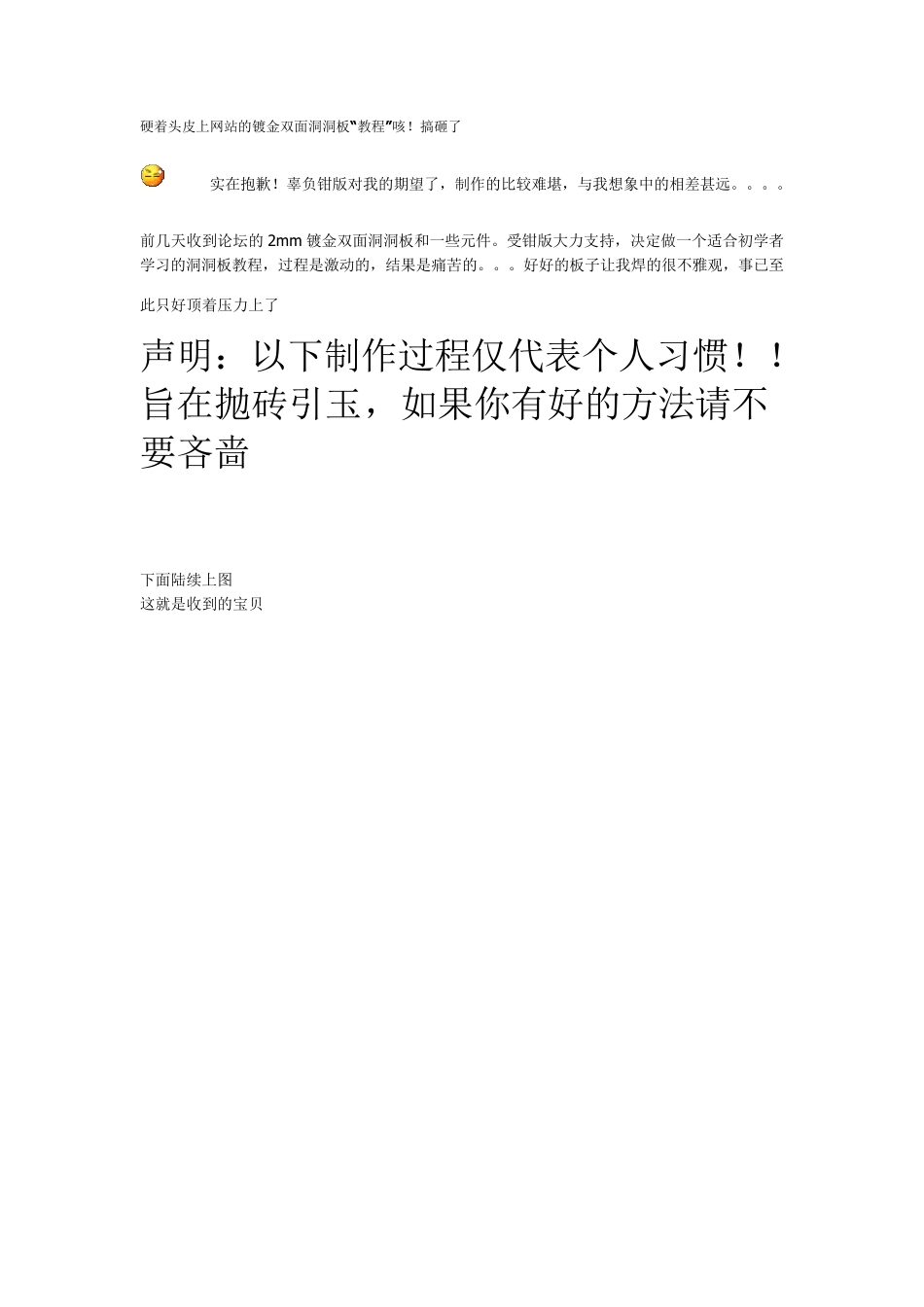

硬着头皮上网站的镀金双面洞洞板“教程”咳!搞砸了 实在抱歉!辜负钳版对我的期望了,制作的比较难堪,与我想象中的相差甚远。。。。 前几天收到论坛的2m m 镀金双面洞洞板和一些元件。受钳版大力支持,决定做一个适合初学者学习的洞洞板教程,过程是激动的,结果是痛苦的。。。好好的板子让我焊的很不雅观,事已至此只好顶着压力上了 声明:以下制作过程仅代表个人习惯!!旨在抛砖引玉,如果你有好的方法请不要吝啬 下面陆续上图 这就是收到的宝贝 在2 楼介绍具体制作过程 坐沙发好陆续上图 先在纸上比划出板子大概可用尺寸 并根据电路图排列各元件位置,画出草图 下面是根据事物来构思线路走向(这一步比较重要,直接关系到以后的制作完好率) 同志们不要急,接着上图 昨天晚上家里电脑比较情绪化,一会一死机 被迫停了。今天值班,在单位上图。 实在不忍心将这块板子分割成想要的大小,也不忍心打大孔 所以打算把板子充分利用起来。做一个317、337 的简单扩流+温控风扇 既然是扩流电路,就找了一个电流稍大的拆机整流桥,正好这桥的引脚短索性采取“搭接”方式 还省得给板子打孔了 如果直接搭焊在板子上,焊点受力面小有点悬 干脆加“钢筋”固化。如下截取适量网线 十字交叉插进相邻的洞洞里 看看正面,直接扭在一起 当然了整流桥在安装之前要涂少许导热硅脂 4 个引脚的地基已经打好 (地基!靠!咋想的,我自己都笑了) 事物都具有两面性,这不双面洞洞板元件面的焊盘就要与安装的散热片做好绝缘,要不可能就出现短路了。找一条绝缘塑料片裁成合适大小,并挖好引脚位置 好了,盖好一层了 同理,把317、337 也这样搞 317、337、电容就不来细节了,插上就行了。注意插入姿势 ;P 正负不要颠倒了 背面焊点 有同志可能要问了,为何把电容多余引脚截断? 第二页再接着说 接上回继续 下面开始“铺路” 同样截取适量网线 先将网线一端焊在电路起点上,不用焊太好,只要结实了就行因为后面还要补焊 用尖嘴钳按事先规划的图纸把网线整形,我是用止血钳(上学时学校组织的一次献血活动,顺便“借”了一把 ) 引线继续按规划延伸,注意过元件时要绕着走。引线要隔一段距离用焊锡定位一下 这时公布答案:为何不用电容引脚作引线而另外改用网线,是因为一旦需要更换电容就麻烦了。另外引线过元件绕着走也方便日后更换元件。 占位稍后继续 铺路开始了,这道工序严重影响成品的美观度,一定要多动手练习。...
